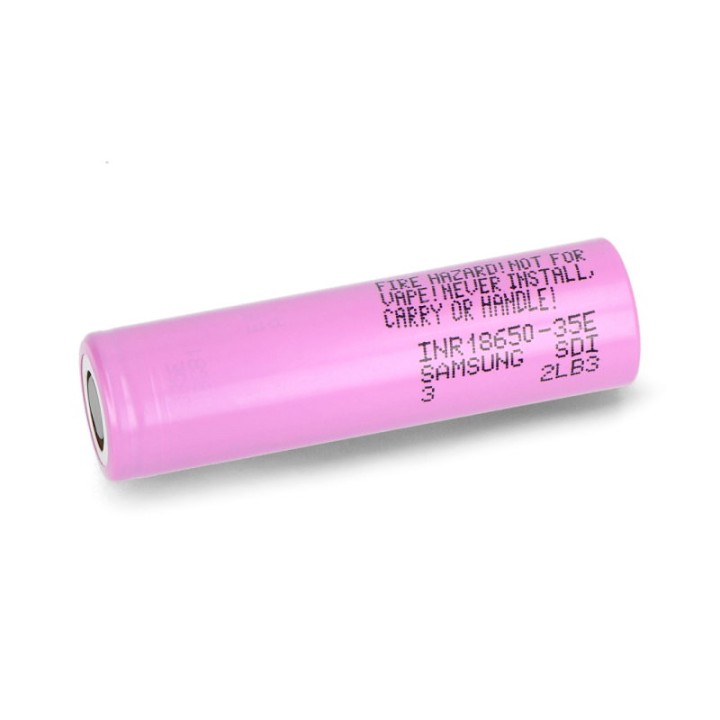

Acumulator Li-Ion 18650 Samsung INR18650-35E, 3400 mAh

La baza produsului se află o celulă cilindrică Li-Ion Samsung SDI INR18650-35E, cu tensiune nominală de 3,6 V, capacitate tipică de 3400 mAh și capacitate minimă de 3350 mAh în testul standard. Curentul maxim de descărcare continuă este de 8 A.

În utilizare, această combinație favorizează autonomia în sisteme portabile cu un consum moderat. Celula este neprotejată și trebuie integrată într-un montaj care controlează încărcarea și descărcarea și care oferă protecție la scurtcircuit, supracurent și supraîncălzire; nu este o baterie gata de folosit singură.

Ce primești și ce mai este necesar

Pachetul conține 1 × acumulator Li-Ion Samsung INR18650-35E, format 18650.

Pentru integrare ai nevoie separat de:

• un încărcător Li-Ion cu algoritm CC-CV și oprire la 4,2 V;
• un circuit de protecție pentru o celulă sau un BMS potrivit configurației pachetului;
• un suport 18650 ori contacte pregătite pentru sudare în puncte;

Încărcătorul, circuitul de protecție și suportul nu sunt incluse.

3400 mAh este valoarea tipică, iar 3350 mAh este minimul

Capacitatea tipică este de 3400 mAh, iar capacitatea minimă în testul standard este de 3350 mAh, la descărcare cu 680 mA până la 2,65 V. Pentru un regim de descărcare de 3,4 A, capacitatea nominală minimă indicată este de 3250 mAh.

Valorile măsurate într-un proiect pot varia în funcție de curent, temperatură, pragul de oprire și vechimea celulei. Modelul este potrivit când autonomia contează mai mult decât alimentarea unei sarcini de curent foarte mare.

Proiectul trebuie dimensionat la cel mult 8 A continuu

Curentul maxim pentru descărcare continuă este de 8 A. Specificația menționează și valoarea de 13 A pentru un regim care nu este continuu, astfel că nu trebuie să dimensionezi o sarcină permanentă la 13 A.

Încărcarea se face CC-CV până la 4,2 V

Curentul standard de încărcare este de 1,7 A, iar pentru testele de durată de viață este folosit 1,02 A. Limita maximă este de 2 A și nu este destinată optimizării duratei de viață. Încărcarea se face numai la temperaturi între 0 și 45 °C.

Un încărcător potrivit trebuie să limiteze curentul și să oprească încărcarea la 4,2 V. Nu conecta celula direct la un port USB, un alimentator sau altă sursă care nu implementează încărcarea corectă pentru acumulatori Li-Ion.

Protecția trebuie să oprească descărcarea la limita corectă

Celula nu are protecție integrată la supraîncărcare sau descărcare profundă. Montajul trebuie să prevină scurtcircuitul, supracurentul și supraîncălzirea și să oprească descărcarea la 2,65 V, fără a permite inversarea polarității.

Nu lipi fire direct pe celulă cu letconul

Încălzirea locală cu letconul poate deteriora celula. Pentru o montare demontabilă folosește un suport 18650; pentru un pachet fix, contactele se realizează printr-un proces adecvat de sudare în puncte. Nu utiliza celula dacă învelișul este deteriorat, carcasa este deformată sau apar urme de scurgere.

Pachetele cer celule potrivite între ele și un BMS

Nu combina în același pachet celule de mărci, tipuri sau loturi diferite și nici celule noi cu unele deja folosite. BMS-ul trebuie ales în funcție de numărul de celule în serie, configurația pachetului și limitele de curent.

La transport, izolează polii și nu ține celula lângă chei, monede, șuruburi sau alte obiecte metalice. Pentru depozitare îndelungată, păstreaz-o într-un loc uscat, la 0–23 °C și umiditate sub 65 %, ferită de căldură și de accesul copiilor.

Samsung INR18650-35E este potrivit pentru integrarea în pachete și sisteme de alimentare proiectate cu încărcare și protecție dedicate. Nu este destinat utilizării ca celulă liberă, fără BMS ori circuit de protecție.
