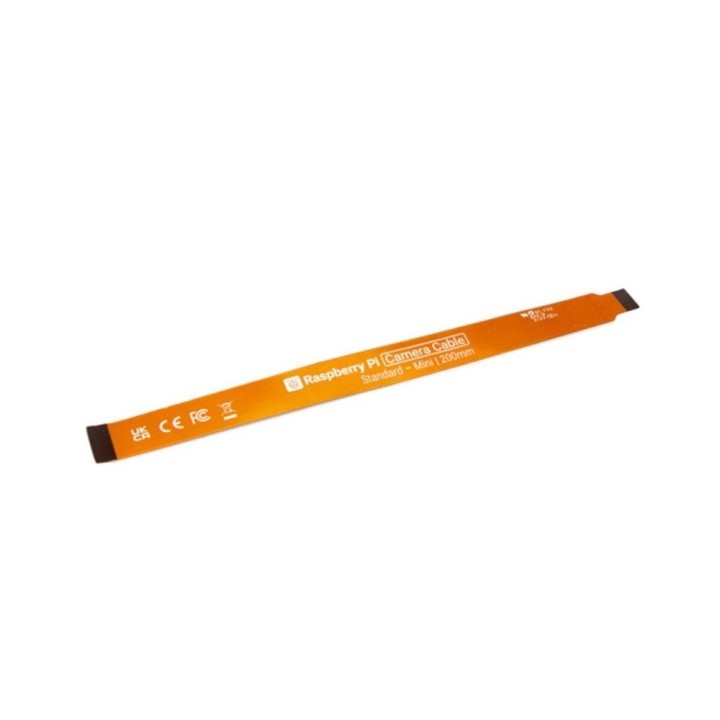

Cablu de cameră CSI 22↔15 pini, 200 mm (pentru Pi 5)

Cablul folosește o construcție FPC ecranată, în configurație Standard–Mini: un capăt are 15 contacte pentru modulul de cameră, iar celălalt are 22 de contacte pentru placa Raspberry Pi. Lungimea este de 200 mm, iar legătura transportă semnalele interfeței CSI.

În utilizare, poți conecta o cameră Raspberry Pi cu mufă standard la conectorul mini de pe Raspberry Pi 5. Același format de cablu este folosit și de modelele Raspberry Pi Zero și de plăcile Compute Module IO prevăzute cu un conector de cameră cu 22 de contacte.

Ce primești și ce mai este necesar

Primești un cablu Raspberry Pi Camera Cable Standard–Mini, cu lungimea de 200 mm, un capăt cu 15 contacte și unul cu 22 de contacte, pentru interfața de cameră CSI.

Pentru a-l folosi ai nevoie separat de:

• o placă Raspberry Pi cu un conector de cameră mini, cu 22 de contacte;
• un modul de cameră Raspberry Pi cu un conector standard, cu 15 contacte;

Cablul face legătura dintre două dimensiuni de conector

Camerele Raspberry Pi folosesc conectorul standard cu 15 contacte, în timp ce Raspberry Pi 5 și modelele Pi Zero folosesc varianta mini cu 22 de contacte. Cablul face legătura dintre cele două formate și este potrivit inclusiv pentru Camera Module 2 și Camera Module 3.

Pe Raspberry Pi 5 poți folosi oricare dintre cele două porturi

Raspberry Pi 5 are două conectoare comune pentru cameră și display, marcate CAM/DISP0 și CAM/DISP1. Poți conecta camera la oricare dintre ele, folosind capătul mini cu 22 de contacte.

Dacă montezi și un Active Cooler, conectează mai întâi cablul camerei. După instalarea răcitorului, accesul la conectoarele CAM/DISP poate deveni incomod.

Montajul se face cu placa deconectată de la alimentare

Oprește placa și deconecteaz-o de la alimentare înainte de montaj. Deschide cu grijă clapeta conectorului, introdu cablul drept și complet, cu contactele metalice orientate în sens opus clapetei, apoi fixează clapeta la loc.

La capătul camerei, contactele metalice trebuie să fie orientate spre placa modulului. Nu îndoi cablul la un unghi ascuțit și nu forța clapetele, deoarece alinierea corectă a contactelor depinde de introducerea dreaptă a cablului.

Lungimea de 200 mm este potrivită când camera stă aproape de placă

Varianta de 200 mm este cea mai scurtă dintre lungimile de 200 mm, 300 mm și 500 mm disponibile în gamă. O poți folosi când camera este montată într-o carcasă sau în apropierea plăcii, fără să rămână o porțiune mare de cablu de organizat.

Pentru un display DSI alege cablul dedicat

Acesta este cablul pentru cameră, destinat interfeței CSI. Pentru un ecran DSI pe Raspberry Pi 5, alege cablul Raspberry Pi Display Cable destinat display-urilor, chiar dacă placa folosește aceleași porturi CAM/DISP.

Cablul este potrivit dacă vrei să conectezi o cameră Raspberry Pi cu 15 contacte la Raspberry Pi 5 sau la o altă placă prevăzută cu interfața mini de 22 de contacte.
