Cablul de display DSI 22↔15 pini de 200 mm este cablul cu care legi un Raspberry Pi 5 la un display DSI cu conector standard, cum este Raspberry Pi Touch Display de 7″: un FFC ecranat care adaptează conectorul mini cu 22 de contacte al plăcii la conectorul standard cu 15 contacte al ecranului. Varianta SC1131 are 200 mm.
Cu Raspberry Pi Touch Display, cablul duce atât imaginea, cât și datele tactile; alimentarea ecranului rămâne o conexiune separată, pe care trebuie să o păstrezi.
Ce primești și ce mai este necesar

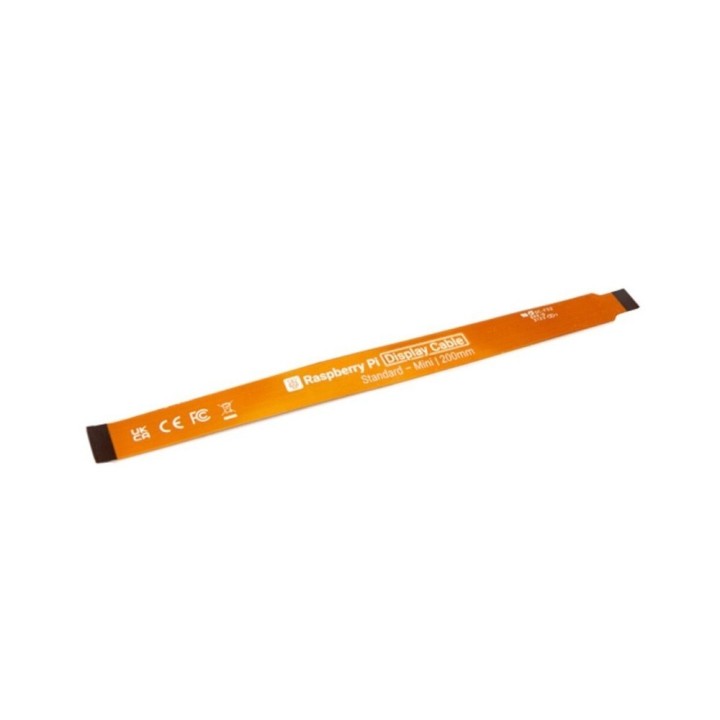

Primești un cablu Raspberry Pi Display Cable Standard–Mini, ecranat, cu 22↔15 contacte și lungimea de 200 mm. Cablul pentru alimentarea display-ului nu este inclus.
Pentru utilizare ai nevoie de:
- un Raspberry Pi 5;
- un display DSI cu conector standard de 15 contacte, precum Raspberry Pi Touch Display de 7″;
- conexiunea de alimentare necesară display-ului;
Capetele de 22 și de 15 contacte au roluri diferite
Capătul mai îngust, cu 22 de contacte, intră într-unul dintre conectorii CAM/DISP0 sau CAM/DISP1 ai Raspberry Pi 5. Capătul mai lat, cu 15 contacte, intră în display. Nu forța un capăt într-un conector de altă dimensiune.
Orientarea contactelor trebuie respectată la montaj
Deconectează Raspberry Pi de la alimentare înainte să montezi cablul și deschide clemele conectorilor FFC. La Touch Display, contactele metalice stau în sus, spre exteriorul plăcii display-ului; la Raspberry Pi 5, ele stau spre porturile Ethernet și USB-A.
Cablul transportă datele, nu alimentarea
La Raspberry Pi Touch Display, conexiunea DSI transportă semnalul video și datele tactile. Display-ul se alimentează separat, prin GPIO sau prin intrarea micro-USB proprie, așa că montarea cablului FFC nu este de ajuns ca ecranul să pornească.
Nu înlocuiește cablul pentru cameră
Raspberry Pi 5 folosește aceleași porturi CAM/DISP pentru camere și display-uri, dar cablurile sunt produse diferite. SC1131 este pentru un display DSI; pentru un modul de cameră ai nevoie de cablul de cameră CSI 22↔15 pini, adică un Raspberry Pi Camera Cable.
Alege lungimea înainte să fixezi componentele
SC1131 este varianta de 200 mm, iar familia Raspberry Pi Display Cable are și lungimi de 300 mm și 500 mm. Alege lungimea după poziția plăcii față de ecran și trasează cablul fără să îl întinzi, să îl răsucești sau să îl prinzi între componente.
Acest cablu este potrivit dacă vrei să conectezi un Raspberry Pi 5 la un display DSI Raspberry Pi cu conector standard de 15 contacte, iar distanța de 200 mm este suficientă pentru montaj.
