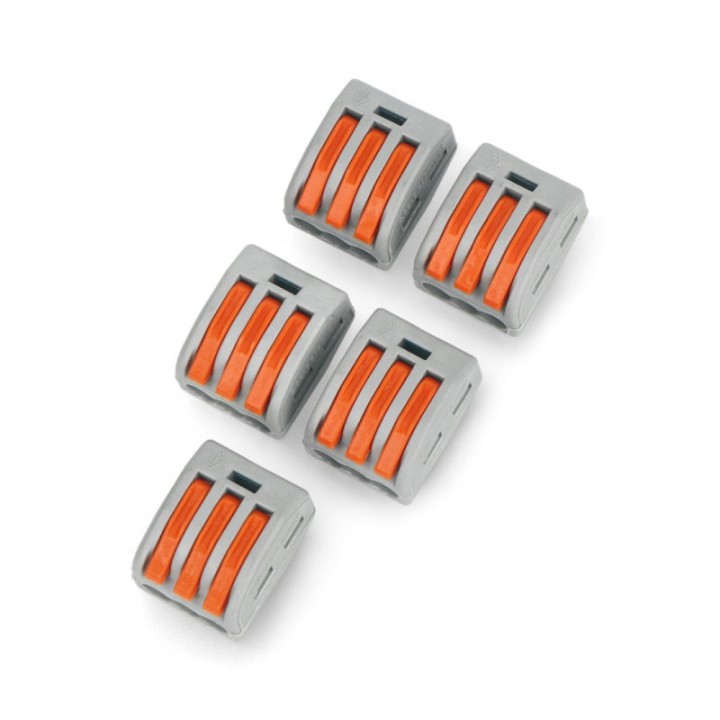

Conectori rapizi cu pârghie 3 căi, 32 A (set 5)

La baza conectorului PCT-213 se află un sistem mecanic de prindere acționat prin trei pârghii individuale. Fiecare dintre cele trei intrări face parte din același nod electric, iar conectorul poate lucra cu conductoare de 0,08–2,5 mm², la valori de până la 32 A și 400 V.

În practică, nu mai trebuie să strângi șuruburi sau să lipești firele. Ridici pârghia corespunzătoare, introduci conductorul dezizolat și cobori pârghia pentru fixare. Carcasa transparentă îți permite să vezi poziția conductorului în interior, ceea ce ajută la verificarea montajului înainte de punerea sub tensiune.

Ce primești și ce mai este necesar

În set primești:

• 5 conectori rapizi PCT-213 cu câte 3 căi;
• pârghii portocalii pentru fiecare punct de conectare.

Pentru utilizare ai nevoie de:

• conductoarele pe care vrei să le conectezi, cu secțiunea cuprinsă între 0,08 și 2,5 mm²;
• o unealtă potrivită pentru dezizolarea conductoarelor.

Cele trei căi formează același punct electric

PCT-213 nu este un conector cu trei circuite separate. Cele trei intrări sunt legate electric între ele, astfel încât îl poți folosi atunci când trei conductoare trebuie reunite în același nod. Este util, de exemplu, pentru ramificarea sau continuarea unui circuit.

Fiecare intrare are propria pârghie. Poți deschide doar poziția la care lucrezi, fără să fie necesar să desfaci mecanic celelalte conductoare.

Conectarea se face fără șurubelniță și fără lipire

Pentru montaj, conductorul se dezizolează, pârghia portocalie se ridică, iar capătul conductorului este introdus în locaș. Coborârea pârghiei realizează prinderea mecanică și contactul electric.

Sistemul este potrivit și atunci când trebuie să refaci ulterior cablajul: poți ridica pârghia pentru a elibera conductorul și apoi realiza o nouă conexiune. Înainte de orice montare sau modificare, circuitul trebuie scos de sub tensiune.

Acceptă conductoare de la 0,08 la 2,5 mm²

Domeniul de secțiune de 0,08–2,5 mm² permite folosirea conectorului atât cu conductoare subțiri din cablaje, cât și cu secțiuni întâlnite în instalații electrice. Introdu conductorul suficient de adânc încât zona activă să fie prinsă corect în interiorul conectorului.

Carcasa transparentă te ajută să verifici vizual poziția capătului introdus. Evită să lași o porțiune insuficient introdusă, deoarece contactul electric trebuie realizat pe conductor, nu pe izolație.

Valorile de 32 A și 400 V sunt limitele electrice ale conectorului

Conectorul este specificat pentru o tensiune de până la 400 V și un curent de până la 32 A. Aceste valori nu înlocuiesc dimensionarea corectă a conductorului și a protecțiilor circuitului; secțiunea cablului și instalația în care îl folosești trebuie alese pentru sarcina respectivă.

Pentru instalații electrice fixe sau circuite alimentate direct de la rețea, montajul trebuie realizat respectând regulile aplicabile instalației și cu alimentarea deconectată în timpul lucrului.

Cu 3 căi pe fiecare conector și 5 bucăți în set, PCT-213 este potrivit dacă ai de realizat mai multe ramificații sau puncte de legătură și vrei conexiuni care se montează și se pot desface fără șuruburi.
