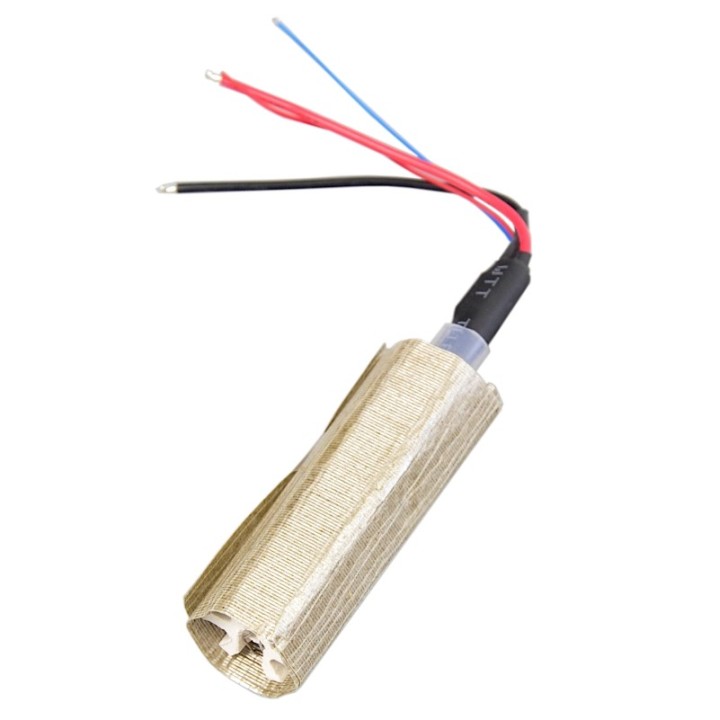

Element de încălzire 230 V pentru stații cu aer cald 858D / 878D / 853D

În miezul piesei se află un element rezistiv alimentat la 230 V c.a., împreună cu un senzor de temperatură. Ansamblul are separator ceramic și manșon de mică, diametrul de 23,5 mm și lungimea de 70 mm, iar firele au 120 mm.

În mânerul hot-air, elementul încălzește aerul împins de ventilator, iar senzorul furnizează semnalul folosit pentru controlul temperaturii. Este piesa de schimb vizată când stația suflă aer rece sau semnalează o eroare a senzorului.

Ce primești și ce mai este necesar

Pachetul conține un element de încălzire de 230 V c.a., cu senzor de temperatură, manșon de mică și separator ceramic.

Pentru utilizare ai nevoie separat de:

• o stație cu aer cald compatibilă;
• mânerul compatibil în care se montează elementul.

Stația și mânerul hot-air nu sunt incluse.

Firele se identifică după culoare și grosime

Cele două fire subțiri aparțin senzorului: roșu pentru „+” și albastru pentru „−”. Alimentarea elementului de încălzire se face prin firele groase, negru și roșu. Deoarece există două fire roșii cu roluri diferite, urmărește și grosimea, nu doar culoarea.

Fotografiază traseul și conexiunile piesei vechi înainte de demontare. Păstrează polaritatea firelor subțiri ale senzorului și nu le confunda cu perechea groasă care alimentează rezistența.

Compatibilitatea acoperă mai multe familii de stații

Elementul este destinat stațiilor REPRO, WEP și Yihua cu modelele 8858, 850BD, 853D, 853D+, 853D5A, 878A, 878D, 995D+, 992D+, 858, 858D și 853AA. Pentru 858D, 878D și 853D ai astfel o piesă de schimb cu alimentare la 230 V c.a.

Numele modelului este doar primul reper. Înainte de comandă, compară piesa existentă după tensiune, diametru, lungime, lungimea firelor și dispunerea conexiunilor.

Dimensiunile trebuie verificate înainte de montaj

Corpul are Ø 23,5 mm și 70 mm lungime, iar firele au 120 mm. Aceste cote te ajută să verifici dacă ansamblul intră în tubul mânerului și dacă firele ajung la punctele de conectare fără a fi întinse.

Manșonul de mică asigură izolarea electrică și termică față de tubul metalic al mânerului și se montează împreună cu elementul. Separatorul ceramic face parte din construcția ansamblului.

Montajul implică tensiunea rețelei

Elementul funcționează la 230 V c.a., deci intervenția se face numai cu stația scoasă din priză și după răcirea completă a mânerului. Nu alimenta piesa în afara ansamblului și nu lucra la conexiuni expuse cât timp stația este conectată.

Dacă nu poți identifica sigur firele și izolația internă, alege montajul într-un service. După înlocuire, manșonul de mică și toate elementele de izolație trebuie reașezate înainte de alimentarea stației.

Piesa este potrivită pentru mentenanța stațiilor hot-air compatibile atunci când ai nevoie să înlocuiești ansamblul de încălzire și senzor. Montajul cere experiență de lucru cu echipamente alimentate la 230 V c.a.
