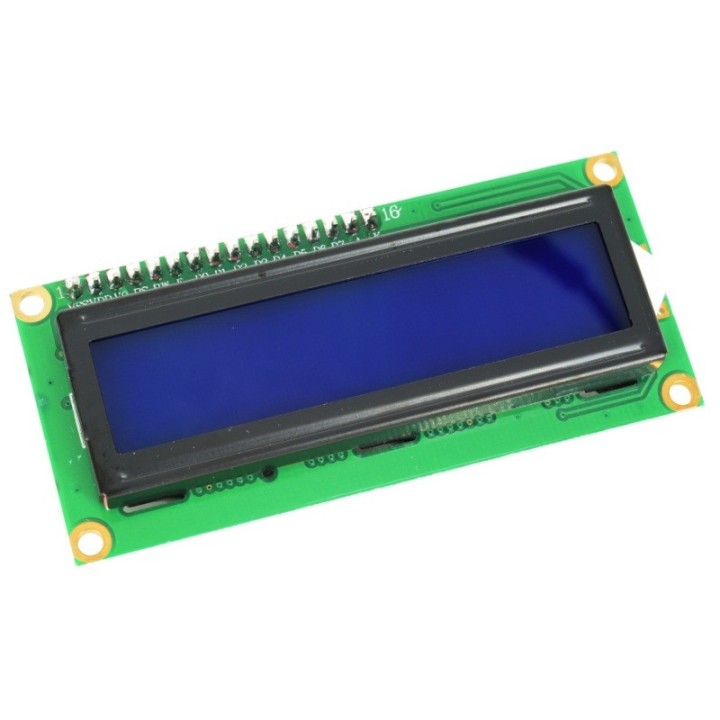

LCD 1602 cu interfață I2C, backlight albastru

La baza modulului se află un afișaj LCD caracter de 16 × 2, compatibil cu controlerul HD44780. Pe spate este montat un adaptor I2C care transformă conexiunea paralelă a afișajului într-o interfață cu liniile SDA și SCL.

În utilizarea de zi cu zi, conectezi alimentarea, masa și cele două linii I2C, apoi trimiți textul din programul plăcii de control. Poți afișa până la 32 de caractere organizate pe două rânduri, cu iluminare albastră și caractere albe.

Ce primești și ce mai este necesar

În pachet:

• afișajul LCD 1602, 16 caractere pe două rânduri, cu adaptorul I2C (PCF8574) lipit pe spate.

Pentru utilizare, ai nevoie separat de:

• cabluri jumper pentru VCC, GND, SDA și SCL;
• o placă de control cu interfață I2C;
• o sursă de 5 V, dacă placa de control nu poate alimenta afișajul;
• breadboard și fire de legătură, dacă lucrezi pe un prototip;

Două rânduri de câte 16 caractere afișează informațiile esențiale

Formatul 16 × 2 este potrivit pentru date scurte: temperaturi, contoare, valori citite de la senzori, mesaje de stare sau confirmări pentru relee și motoare. Afișajul folosește caractere, nu o suprafață grafică pe care să desenezi imagini sau forme arbitrare.

Compatibilitatea cu controlerul HD44780 îți permite să folosești biblioteci cunoscute pentru LCD-uri caracter. Backlightul albastru este fix, iar caracterele apar în alb.

Adaptorul I2C reduce conexiunea la patru fire

Fără adaptorul montat, afișajul folosește o interfață paralelă cu mai multe conexiuni. Prin adaptor, îl legi la placa de control prin VCC, GND, SDA și SCL, iar aceeași magistrală I2C poate rămâne disponibilă pentru senzori și alte module.

Îl poți controla cu biblioteci precum LiquidCrystal_I2C pe Arduino și cu biblioteci echivalente pe alte plăci. Afișajul trebuie alimentat la 5 V, inclusiv atunci când placa de control folosește logică de 3,3 V.

Adresa I2C și contrastul se reglează la prima pornire

Adaptorul are un potențiometru pentru contrast. Dacă ecranul se aprinde, dar caracterele nu se văd, reglezi lent potențiometrul până când apar simbolurile.

Adresa I2C este 0x27 (unele adaptoare răspund la 0x3F). Dacă biblioteca nu găsește afișajul, folosești un scanner I2C pentru a identifica adresa răspunsă de modul.

Alimentarea este de 5 V, cu un interval de intrare de 4,5–5,5 V

Tensiunea de funcționare este 5 V, cu un interval acceptat de 4,5–5,5 V. Backlight-ul lucrează la 4,2 V și consumă până la 100 mA; modulul are 80 × 36 × 12 mm.

Alimentează modulul conform acestor valori și verifică nivelurile logice ale plăcii de control. Cu o placă de 3,3 V, liniile I2C pot comunica de obicei, însă un translator de nivel pentru SDA și SCL poate fi necesar dacă apar probleme.

Backlightul albastru cu caractere albe se citește bine și în întuneric

Alegi această variantă dacă vrei iluminare albastră constantă și caractere albe. Față de un LCD 1602 cu backlight RGB, culoarea nu se schimbă din program, iar conexiunea și controlul rămân orientate spre afișarea simplă de text.

Este potrivit pentru interfețe de utilizator, panouri de control, proiecte educaționale și montaje în care trebuie să vezi rapid o valoare sau o stare fără să folosești un afișaj grafic.

LCD-ul este potrivit pentru proiecte cu Arduino și alte plăci de dezvoltare care oferă I2C și alimentare la 5 V. Îl alegi atunci când ai nevoie de text și valori lizibile într-un format compact, cu un număr redus de conexiuni.
