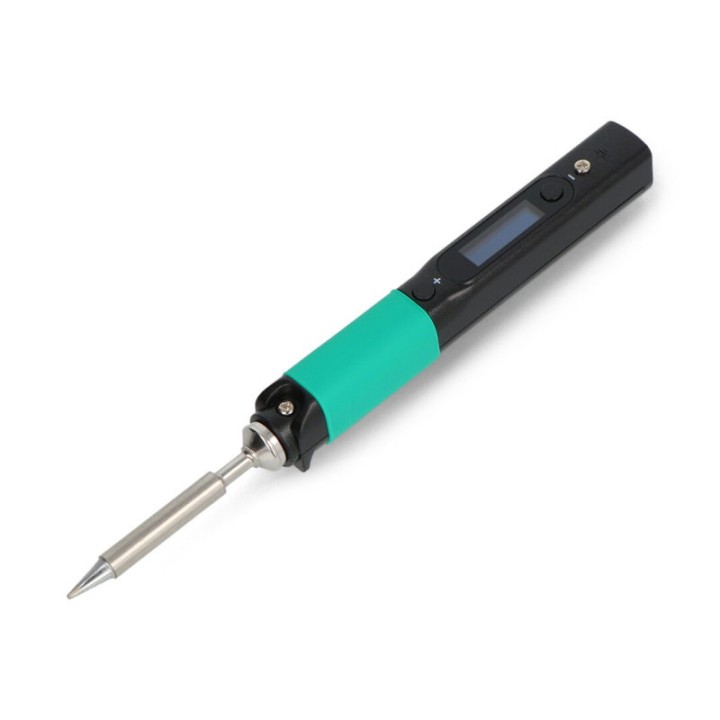

Letcon inteligent Pinecil V2, USB-C

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Pine64 Cod: LC-TOOL-PINECIL
  • Nou
  • Stoc epuizat
Letcon inteligent Pinecil V2, USB-C

199,00 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi accesoriile compatibile

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

USB

Diagonală

0,69"

Putere

60–90 W

Afișaj

Digital

Descriere

La baza Pinecil V2 se află microcontrolerul Bouffalo BL706, cu procesor RISC-V RV32IMAFC pe 32 de biți la 144 MHz, 192 kB memorie internă și 132 kB SRAM. Temperatura vârfului este controlată electronic între 100 și 400 °C, iar informațiile sunt afișate pe un ecran OLED monocrom de 0,69", cu rezoluție 96 × 16 pixeli.

În utilizarea de zi cu zi, asta înseamnă că ai funcțiile unei stații cu temperatură controlată într-un corp de 28 g cu vârful montat. Pinecil poate intra automat în standby sau sleep când nu îl folosești, iar IronOS îți oferă setări direct pe letcon și posibilitatea de actualizare a firmware-ului.

Ce primești și ce mai este necesar

În pachet primești:

  • 1 × letcon Pinecil V2;
  • 1 × vârf scurt ST-B2.

Pentru utilizare ai nevoie separat de:

  • o sursă USB-C Power Delivery sau QC 3.0, 12–20 V / minimum 3 A, ori o sursă DC 12–24 V / minimum 3 A cu mufă DC5525, 5,5/2,5 mm;
  • un cablu USB-C potrivit sursei alese, dacă folosești alimentarea USB-C.

Alimentatorul și cablul USB-C nu sunt incluse. Pinecil nu are acumulator integrat: portabilitatea vine din posibilitatea de a-l alimenta din surse externe compatibile, inclusiv anumite powerbank-uri USB-C PD.

Sursa de alimentare determină câtă putere ajunge la vârf

Pinecil V2 este proiectat pentru alimentare la 12–24 V și are o putere nominală de până la 88 W. Prin USB-C acceptă PD și QC 3.0 la 12–20 V / 3 A, iar prin mufa DC5525 acceptă 12–24 V, cu minimum 3 A.

Diferența dintre surse se simte la încălzire și la capacitatea de a menține temperatura când transferi multă căldură către o piesă. Cu vârful scurt de aproximativ 6,2 Ω și o sursă de 20 V, puterea teoretică la vârf este de aproximativ 64,5 W; cu un vârf normal de aproximativ 8 Ω, la aceeași tensiune rezultă aproximativ 50 W.

Pentru vârfurile scurte, PINE64 recomandă o sursă USB-C PD de cel puțin 65 W, 20 V / 3,25 A. Nu conecta simultan alimentarea USB-C și alimentarea prin mufa DC.

Vârful ST-B2 inclus este mai scurt și are rezistență mai mică

Pinecil V2 vine cu vârful ST-B2, lung de 86 mm și cu o rezistență de aproximativ 6,2 Ω. Seria ST a fost proiectată pentru V2 cu o lungime mai mică decât vârfurile normale de tip TS100, ceea ce scurtează și distanța dintre mâner și zona în care lucrezi.

Poți folosi atât vârfurile scurte PINE64 din seria ST, de aproximativ 6,2–6,5 Ω, cât și vârfuri de lungime normală compatibile TS100, în jur de 8 Ω. Letconul trebuie deconectat de la alimentare atunci când schimbi vârful, deoarece V2 detectează rezistența acestuia la pornire.

Temperatura se reglează direct pe letcon între 100 și 400 °C

Cele două butoane de pe corp îți permit să ajustezi temperatura, iar ecranul OLED îți arată valorile și starea aparatului fără un modul de control separat. Pinecil poate ajunge la 300 °C în aproximativ 6 secunde atunci când este folosit cu o alimentare adecvată.

IronOS include funcții precum detectarea inactivității, reducerea temperaturii în modul sleep și oprirea automată. Astfel, letconul nu trebuie să rămână permanent la temperatura de lucru atunci când îl lași jos între două lipituri.

USB-C îl face practic pentru atelier și intervenții în deplasare

Corpul măsoară 103 × 12,8 × 16,2 mm fără vârf și ajunge la 155 mm cu vârful montat. Masa este de 18 g fără vârf și 28 g cu vârful inclus, astfel încât Pinecil ocupă puțin spațiu într-o trusă de service sau lângă echipamentele de prototipare.

Îl poți alimenta și dintr-un powerbank care oferă profilurile USB-C PD necesare. Pentru utilizarea mobilă trebuie însă să verifici tensiunea și curentul oferite efectiv de powerbank: existența unui port USB-C nu înseamnă automat că sursa poate furniza 20 V și puterea necesară.

IronOS și hardware-ul deschis îi adaugă funcții dincolo de lipire

Pinecil V2 rulează IronOS, firmware open-source care poate fi actualizat. Modelul V2 folosește BL706 și dispune și de Bluetooth Low Energy; versiunile IronOS compatibile permit utilizarea BLE pentru monitorizare și control prin aplicații dezvoltate pentru Pinecil.

Hardware-ul și schemele sunt deschise, iar procesorul RISC-V poate fi folosit și pentru dezvoltare prin acces la funcții precum GPIO, ADC, SPI și JTAG cu accesoriile potrivite. Pentru utilizarea obișnuită la lipire nu trebuie să configurezi nimic din această parte.

Pinecil V2 este potrivit dacă vrei un letcon cu temperatură controlată care ocupă puțin spațiu și poate folosi surse USB-C moderne. Este deosebit de util într-o trusă de electronică, la prototipare sau pentru intervenții unde nu vrei să transporți o stație de lipit completă.

Specificații tehnice

Model Pinecil V2
Microcontroler Bouffalo BL706
Procesor RISC-V RV32IMAFC „SiFive E24 Core”, 32 biți, 144 MHz
Memorie internă 192 kB
SRAM 132 kB
Firmware IronOS, open-source
Interval temperatură 100–400 °C
Timp de încălzire aproximativ 6 s până la 300 °C
Ecran OLED monocrom, 0,69", 96 × 16 px
Alimentare USB-C PD / QC 3.0, 12–20 V / 3 A
Alimentare DC DC5525, 12–24 V / minimum 3 A
Putere nominală până la 88 W
Vârf inclus ST-B2, scurt
Lungime vârf inclus 86 mm
Rezistență vârf ST aproximativ 6,2 Ω
Compatibilitate vârfuri PINE64 ST și vârfuri compatibile TS100
Dimensiuni cu vârf 155 × 12,8 × 16,2 mm
Dimensiuni fără vârf 103 × 12,8 × 16,2 mm
Masă cu vârf 28 g
Masă fără vârf 18 g

Detalii produs

Marcă Pine64
Cod LC-TOOL-PINECIL

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Nu. În pachet sunt incluse letconul Pinecil V2 și vârful scurt ST-B2. Pentru alimentare prin USB-C ai nevoie separat de o sursă PD sau QC 3.0 compatibilă și de un cablu corespunzător.

Siguranță și conformitate

Avertismente generale de siguranță

Uneltele de lipit ating temperaturi de peste 300 °C: pericol de arsuri și de aprindere a materialelor din jur. Așază letconul doar pe suportul lui, nu-l lăsa nesupravegheat în priză și lasă-l să se răcească complet înainte de depozitare.

Lipește doar în spații bine ventilate — fumul degajat de fondant nu trebuie inhalat. Poartă ochelari de protecție; aliajul topit poate stropi.

Nu lipi niciodată circuite aflate sub tensiune. Produsul nu este destinat copiilor; folosirea de către minori este permisă doar sub supravegherea directă a unui adult.
