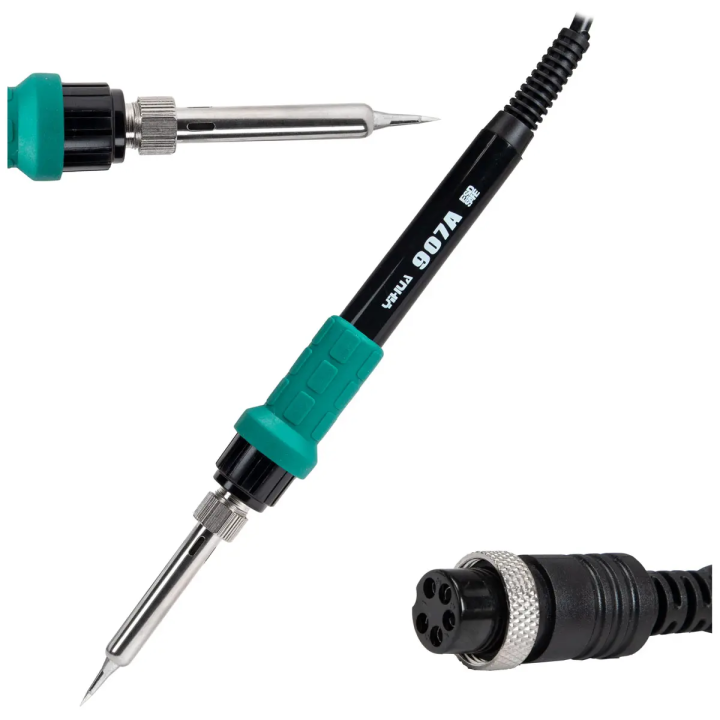

Mânerul de schimb Yihua 907A are un element de încălzire ceramic 133A montat într-o manta metalică, o putere de 50 W și o mufă cu 5 pini; este alimentat la 24 V c.a. de stație. Cablul are aproximativ 1 m.
Mânerul încălzește vârfurile interschimbabile din seria 900M-T, iar stația stabilește și reglează temperatura, până la limita de lucru de 480 °C. Poți înlocui astfel mânerul unei stații compatibile fără să schimbi vârfurile pe care le ai deja.
Ce primești și ce mai este necesar
Pachetul conține mânerul de schimb Yihua 907A, cu încălzitor ceramic, cablu de aproximativ 1 m și conector cu 5 pini.
Pentru utilizare ai nevoie separat de:
- o stație compatibilă, care alimentează mânerul la 24 V c.a. printr-un conector cu 5 pini;
Pentru alte forme de vârf poți alege separat vârfuri din seria 900M-T, de exemplu conul ascuțit 900M-T-I sau conul rotunjit 900M-T-B, ori setul de zece vârfuri 900M-T.
Mânerul se potrivește cu mai multe serii Yihua
Lista de compatibilitate acoperă stații de lipit și stații multifuncționale Yihua din mai multe generații:
- 936, 936B, 937D și 937BD;
- 878, 878A, 878D, 878AD și 8786D;
- 898D, 898BD, 902A și 902D;
- 852, 852D, 852D+, 852D++, 952D+, 872D, 862D și 706;
Mânerul merge și pe stații WEP, REPRO și Zhaoxin construite pentru un mâner de 24 V cu mufă de 5 pini. Potrivirea electrică și mecanică rămâne condiția de bază.
Alimentarea și mufa trebuie să corespundă stației
Conectorul cu 5 pini este primul detaliu de comparat, dar nu singurul: stația trebuie să dea și tensiunea de 24 V c.a. de care are nevoie mânerul. Verifică ambele înainte de comandă, chiar dacă numele stației apare în lista de compatibilitate.
Mânerul nu se conectează direct la priza de 230 V. Este o parte a stației de lipit, iar alimentarea și reglarea temperaturii vin de la unitatea principală.
Vârfurile 900M-T se aleg după lucrare
907A folosește vârfuri din seria 900M-T, cu forme diferite: una fină pentru componente SMD și pini apropiați, una cu suprafață mai mare pentru conexiuni THT și îmbinări mai mari.
Poți păstra vârfurile 900M-T folosite cu vechiul mâner. Schimbarea vârfului nu modifică partea electrică: același încălzitor ceramic îl încălzește, iar stația comandă temperatura.
Temperatura rămâne sub controlul stației
907A nu are reglaj propriu de temperatură. Stația comandă încălzitorul ceramic și stabilește temperatura de lucru, până la maximum 480 °C; domeniul de reglaj depinde de unitatea la care îl conectezi.
Este potrivit dacă stația ta funcționează, dar trebuie să înlocuiești mânerul, cablul sau încălzitorul și vrei să folosești în continuare vârfuri 900M-T. Dacă doar încălzitorul este defect, elementul de încălzire ceramic 24 V / 50 W pentru mânere 907A se vinde și separat.
