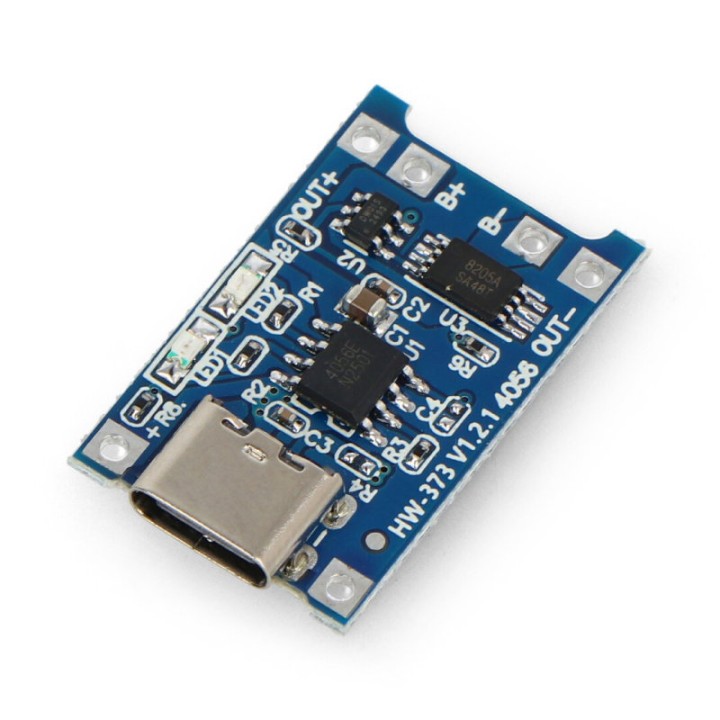

Modul de încărcare Li-Ion TP4056 cu protecție (USB-C)
- Nou
- Stoc epuizat
Modul de încărcare Li-Ion TP4056 cu protecție (USB-C) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
5 V USB
Tip
Modul de încărcare
Conector USB
USB-C
Curent maxim
1 A sau mai puțin
Descriere
La baza plăcii se află circuitul TP4056, un încărcător liniar CC/CV pentru o singură celulă Li-Ion. Modulul se alimentează la 5 V prin USB-C sau prin padurile IN+/IN−, încarcă la cel mult 1 A și reglează tensiunea finală la 4,2 V.
În utilizare, conectezi acumulatorul la BAT+/BAT− și consumatorul la OUT+/OUT−. Protecția de pe placă deconectează ieșirea când tensiunea celulei scade sub 2,5 V sau când curentul depășește 3 A, iar două LED-uri indică încărcarea și finalizarea ciclului.
Ce primești și ce mai este necesar
Primești 1 × modul de încărcare HW-373 V1.2.1 cu mufă USB-C și protecție.
Pentru a-l folosi ai nevoie separat de:
- o celulă Li-Ion 1S de 3,6–3,7 V, compatibilă cu un curent de încărcare de până la 1 A;
- o sursă de 5 V și un cablu USB-C sau conductoare pentru padurile IN+/IN−;
- un suport pentru acumulator ori conductoare și conexiuni potrivite montajului;
- un convertor step-up, dacă proiectul are nevoie de 5 V stabilizați;
Acumulatorul, cablul USB-C, sursa de alimentare și conductoarele nu sunt incluse.
Modulul este destinat unei singure celule 1S
Tensiunea de încărcare este fixată la 4,2 V, potrivită unei singure celule Li-Ion de 3,6–3,7 V nominal. Nu îl folosi pentru două sau mai multe celule conectate în serie; un asemenea pachet are nevoie de încărcător și protecție dedicate configurației sale.
BAT și OUT au roluri diferite
Leagă celula la BAT+/BAT−, iar montajul alimentat la OUT+/OUT−. Ieșirea trece prin circuitul de protecție, astfel încât sarcina poate fi deconectată la descărcare profundă sau la depășirea limitei de curent. Verifică polaritatea înainte de conectare.
Ieșirea urmează tensiunea celulei, nu oferă 5 V
La OUT primești tensiunea acumulatorului, care variază pe durata descărcării, nu cei 5 V aplicați la intrare. Pentru un circuit care cere 5 V constanți ai nevoie de un convertor ridicător montat după ieșirea protejată.
Încărcarea include precondiționare și terminare automată
Sub aproximativ 2,9 V, TP4056 începe cu un curent redus, apoi trece la regimul normal. Ciclul se încheie când curentul scade la o zecime din valoarea programată, iar încărcarea poate porni din nou automat după scăderea tensiunii. LED-ul roșu indică încărcarea, iar cel albastru finalizarea.
Curentul de 1 A este valoarea maximă
TP4056 își reglează termic curentul pentru a limita temperatura circuitului, astfel că valoarea efectivă poate scădea în funcție de alimentare și de disiparea căldurii. Alege o celulă care acceptă curentul setat și nu depăși limitele montajului.
Modulul este potrivit pentru proiecte portabile alimentate de o singură celulă Li-Ion, atunci când ai nevoie de încărcare prin USB-C și de protecție pe traseul către consumator.
Specificații tehnice
| Tip produs | Modul de încărcare pentru acumulator |
|---|---|
| Model | HW-373 V1.2.1 |
| Circuit de încărcare | TP4056 |
| Tip încărcător | Liniar, CC/CV |
| Tip acumulator | Li-Ion |
| Configurație acumulator | 1S, o singură celulă |
| Tensiune nominală a celulei | 3,6–3,7 V |
| Tensiune de alimentare | 5 V |
| Conectarea alimentării | USB-C sau padurile IN+/IN− |
| Tensiune finală de încărcare | 4,2 V ±1 % |
| Curent maxim de încărcare | 1 A |
| Precondiționare | Curent redus sub aproximativ 2,9 V |
| Terminarea încărcării | La o zecime din curentul programat, C/10 |
| Reîncărcare automată | Da |
| Protecție la descărcare | Deconectare sub 2,5 V |
| Protecție la supracurent | Deconectare peste 3 A |
| Conexiuni acumulator | BAT+ și BAT− |
| Conexiuni consumator | OUT+ și OUT− |
| Indicatoare | LED roșu pentru încărcare; LED albastru pentru încărcare finalizată |
| Dimensiuni | 26 × 17 mm |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-PWR-TP4056 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Da, dacă este o celulă Li-Ion 18650 de 3,6–3,7 V și acceptă un curent de încărcare de până la 1 A. Acumulatorul se conectează la padurile BAT+/BAT−, cu respectarea polarității.
Nu. Modulul este proiectat pentru o singură celulă 1S și încheie încărcarea la 4,2 V. Pentru un pachet cu două sau mai multe celule în serie ai nevoie de un încărcător și un BMS potrivite configurației.
Modulul nu include un convertor care să ridice tensiunea. La OUT primești tensiunea celulei, care variază în timpul descărcării; pentru 5 V stabilizați trebuie adăugat un convertor step-up.
BAT+/BAT− sunt conexiunile acumulatorului, iar OUT+/OUT− alimentează consumatorul prin circuitul de protecție. Leagă proiectul la OUT pentru ca deconectarea la descărcare profundă și supracurent să poată acționa.
Nu. Pentru alimentare ai nevoie de un cablu USB-C și o sursă de 5 V sau de conductoare conectate la IN+/IN−. Verifică polaritatea dacă folosești padurile de intrare.
