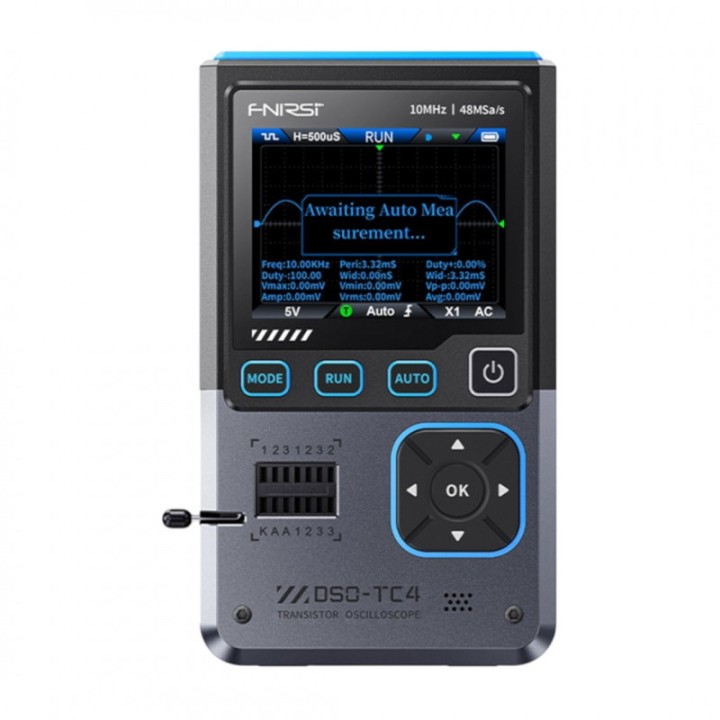

Osciloscop portabil FNIRSI DSO-TC4, 3 în 1

În modul osciloscop, FNIRSI DSO-TC4 lucrează cu o bandă analogică de 10 MHz și o rată de eșantionare în timp real de 48 MSa/s. Intrarea are impedanță de 1 MΩ, cuplaj AC/DC, sensibilitate verticală între 10 mV/div și 10 V/div și bază de timp între 50 ns și 20 s. Aparatul integrează în aceeași carcasă și un tester automat de componente, plus un generator de semnal.

În atelier, combinația îți permite să urmărești o formă de undă, să identifici și să măsori o componentă scoasă din circuit, apoi să injectezi un semnal pentru depanare fără să schimbi aparatul. Ecranul TFT color de 2,8", acumulatorul Li-Ion de 3,7 V / 1500 mAh și încărcarea USB-C păstrează întregul ansamblu portabil.

Ce primești și ce mai este necesar

În pachet primești:

• 1 × FNIRSI DSO-TC4;
• 1 × sondă P6100;
• 1 × adaptor;
• 1 × cablu USB-C pentru încărcare;
• 3 × cârlige de test;
• 1 × clemă crocodil;
• 1 × manual de utilizare.

Pentru utilizarea de bază nu trebuie să cumperi separat sonda, cablul de încărcare sau acumulatorul. Acumulatorul este integrat în aparat. O husă de transport nu este inclusă.

Osciloscopul este făcut pentru depanarea semnalelor de până la 10 MHz

Ai un singur canal, cu declanșare Auto, Normal și Single, pe front crescător sau descrescător. Funcția AUTO ajută la stabilizarea rapidă a afișării, iar HOLD îngheață forma de undă atunci când vrei să examinezi un eveniment capturat.

Aparatul poate afișa automat valori precum maxim, minim, medie, RMS, tensiune vârf-la-vârf, frecvență, perioadă și factor de umplere. Poți salva și vizualiza capturi de ecran pentru a reveni ulterior asupra unei măsurători.

Banda de 10 MHz și canalul unic îl orientează spre electronică generală, depanare și semnale de frecvență moderată. Nu este alegerea potrivită atunci când trebuie să compari simultan două semnale sau să analizezi semnale cu frecvențe care depășesc banda aparatului.

Sonda 1:1 / 10:1 schimbă limita de tensiune pe care o poți măsura

Cu sonda în configurația 1:1, domeniul de test este de până la 80 Vpp (±40 V). În configurația 10:1, domeniul ajunge la 800 Vpp (±400 V). DSO-TC4 are protecție la supratensiune pe intrare, dar poziția sondei și domeniul de măsurare trebuie alese înainte de conectarea la circuit.

Sonda P6100 inclusă permite lucrul în modurile 1:1 și 10:1. Pentru semnale de amplitudine mai mare trebuie să folosești atenuarea corespunzătoare și să respecți limitele de intrare ale aparatului.

Testerul identifică automat componentele și pinii acestora

Testerul integrat poate identifica tranzistoare bipolare, diode, diode Zener, JFET, IGBT, MOSFET și tiristoare, precum și configurația pinilor pentru componentele recunoscute. În funcție de componentă, sunt afișați parametri precum hFE, Ube, curenți, tensiuni de prag, capacități de poartă sau rezistența drenă-sursă.

Poți măsura și componente pasive: rezistențe între 0,01 Ω și 50 MΩ, condensatoare între 25 pF și 100 mF și inductanțe între 10 µH și 1000 µH. Testerul recunoaște și senzorii DS18B20 și DHT11, inclusiv configurația pinilor acestora.

Generatorul de semnal poate înlocui un aparat separat în testele simple

Generatorul integrat oferă 13 forme de undă, cu frecvență reglabilă între 0 și 50 kHz și amplitudine între 0,1 V și 3,0 V. Pentru unda dreptunghiulară poți regla factorul de umplere între 0 și 100 %.

Îl poți folosi pentru a injecta un semnal într-un circuit, pentru verificarea unor etaje de amplificare, filtre, intrări analogice sau circuite de control. Frecvența, amplitudinea și factorul de umplere pot fi ajustate direct din aparat.

Portabilitatea vine cu acumulator propriu și încărcare USB-C

DSO-TC4 măsoară aproximativ 90 × 142 × 27,5 mm și cântărește aproximativ 186 g. Acumulatorul integrat are 1500 mAh, iar alimentarea pentru încărcare se face prin USB-C la 5 V / 1 A.

Ecranul TFT color de 2,8" are luminozitate reglabilă. Interfața poate fi setată în chineză, engleză, germană, portugheză, japoneză, spaniolă, coreeană sau rusă.

FNIRSI DSO-TC4 este potrivit dacă vrei într-un singur aparat portabil funcțiile folosite frecvent la depanarea electronică: vizualizarea unui semnal, testarea componentelor și generarea unor forme de undă pentru verificarea circuitelor.
