Raspberry Pi Debug Probe

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Raspberry Pi Cod: LC-RPI-DEBUGPROBE
  • Nou
  • Stoc epuizat
Raspberry Pi Debug Probe: SWD și UART prin USB — Letcon

64,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Conectivitate

SWD · UART

Alimentare

5 V prin USB

Interfață

USB Micro-B

Pinout Port D — depanare SWD · 3 pini

GND
1 SWCLK — ceas de depanare (fir portocaliu)
2 GND — masă (fir negru)
3 SWDIO — date bidirecționale (fir galben)

Pinout Port U — serial UART · 3 pini

GND I2C / SPI / UART
1 TX — sonda transmite (fir portocaliu)
2 GND — masă (fir negru)
3 RX — sonda primește (fir galben)

Documentație

Descriere

Depanator USB oficial pentru Raspberry Pi Pico și alte microcontrolere Arm: interfață SWD și port serial UART într-o singură cutie, cu toate cablurile incluse.

Debug Probe rezolvă cele două lucruri care încetinesc lucrul cu o placă Pico: încărcarea programului și văzutul a ce se întâmplă înăuntru. Prin interfața SWD încarci codul și îl depanezi pas cu pas, cu puncte de întrerupere, fără să mai apeși butonul BOOTSEL și fără să mai copiezi un fișier pe placă la fiecare modificare. Prin portul UART citești în paralel ce scrie programul pe consola serială.

Sonda este construită pe hardware de Raspberry Pi Pico și rulează firmware Picoprobe, cu sursă deschisă; se actualizează exact ca o placă Pico, deci poate primi versiuni noi sau firmware propriu. Respectă standardul CMSIS-DAP, așa că lucrează cu OpenOCD și cu celelalte unelte care înțeleg CMSIS-DAP, pe Windows, macOS și Linux.

Ambele porturi folosesc conectorul cu 3 pini definit de Raspberry Pi în specificația proprie. Pe conectoarele sondei, pinul 1 este ceasul — SWCLK la depanare, TX la serial —, pinul 2 este masa, iar pinul 3 duce datele: SWDIO, respectiv RX. Interfața sondei lucrează la 3,3 V, iar ținta poate avea logică între 1,8 și 3,3 V, atâta timp cât pinii ei tolerează 3,3 V.

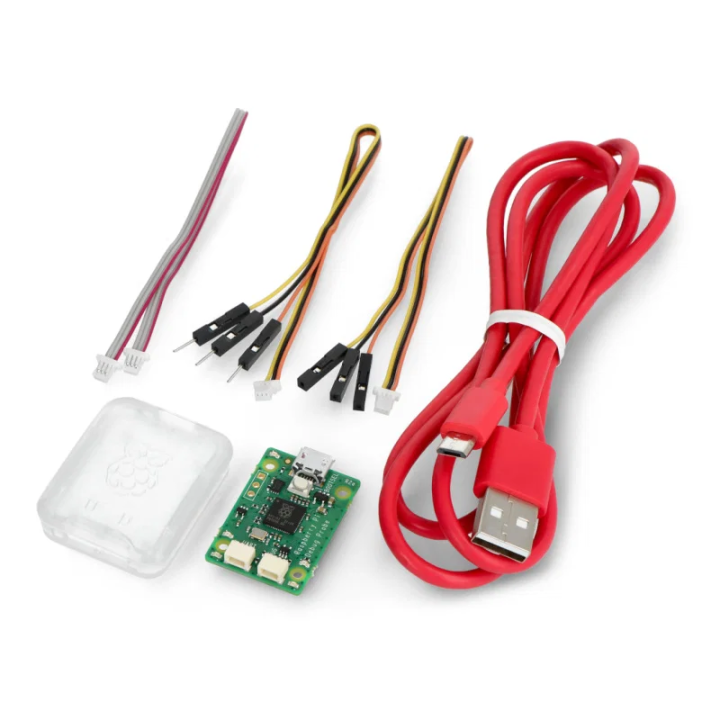

În cutie intră sonda în propria carcasă de plastic, un cablu USB și trei cabluri de depanare: JST-SH la JST-SH, JST-SH la header de 0,1 inch mamă și JST-SH la header de 0,1 inch tată. Formatul este de 22 × 32 mm, iar Raspberry Pi anunță menținerea produsului în fabricație cel puțin până în ianuarie 2028.

Specificații tehnice

Interfețe SWD (Arm Serial Wire Debug) și UART
Conectoare de depanare 2× JST-SH cu 3 pini (pas 1 mm), conform specificației Raspberry Pi
Ordinea pinilor 1 — SWCLK / TX · 2 — GND · 3 — SWDIO / RX (pe conectoarele sondei)
Conexiune la calculator USB Micro-B
Tensiune logică 3,3 V nominal; ținta poate lucra între 1,8 și 3,3 V
Standard CMSIS-DAP; funcționează cu OpenOCD
Firmware Picoprobe, sursă deschisă, actualizabil ca o placă Pico
Bază hardware Raspberry Pi Pico (RP2040)
Conținutul cutiei sondă în carcasă, cablu USB, 3 cabluri de depanare
Dimensiuni 22 × 32 mm
Temperatură de funcționare de la −20 la +70 °C

Detalii produs

Marcă Raspberry Pi
Cod LC-RPI-DEBUGPROBE
cod EAN13 5056561803265

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Copierea fișierului pe placă încarcă programul, dar nu îți arată ce face. Prin SWD poți opri execuția, pune puncte de întrerupere și citi variabile, iar încărcarea nu mai cere apăsarea butonului BOOTSEL la fiecare modificare.
