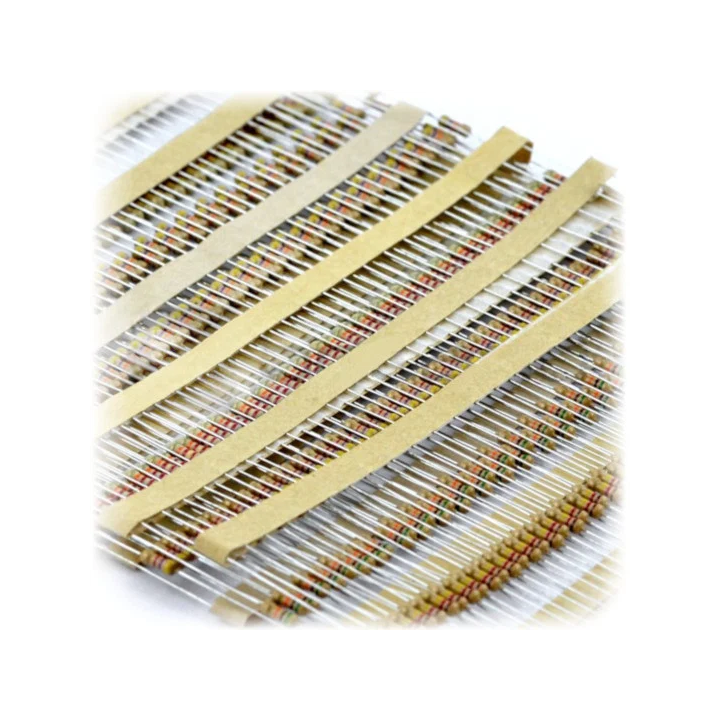

Set 640 rezistențe 1/4W, 64 de valori, etichetate

La baza setului se află 640 de rezistențe CF cu montaj THT, putere nominală de 0,25 W și toleranță electrică de 5%. Sunt grupate în 64 de valori, câte 10 bucăți din fiecare valoare nominală, de la 0 Ω până la 10 MΩ.

În lucru, etichetarea fiecărei valori te ajută să găsești mai repede piesa cerută de schemă. Setul acoperă valori potrivite pentru limitarea curentului prin LED-uri, realizarea divizoarelor de tensiune și menținerea intrărilor într-o stare cunoscută prin rezistențe de pull-up.

Ce primești și ce mai este necesar

Primești un set nominal de 640 de rezistențe THT, împărțite în 64 de valori etichetate:

• 0 Ω; 10 Ω; 12 Ω; 15 Ω; 18 Ω; 22 Ω; 27 Ω; 33 Ω; 39 Ω; 47 Ω; 56 Ω; 68 Ω; 82 Ω; 100 Ω; 120 Ω; 150 Ω; 180 Ω; 220 Ω; 270 Ω; 330 Ω; 390 Ω; 470 Ω; 560 Ω; 680 Ω; 820 Ω;
• 1 kΩ; 1,2 kΩ; 1,5 kΩ; 1,8 kΩ; 2,2 kΩ; 2,7 kΩ; 3,3 kΩ; 3,9 kΩ; 4,7 kΩ; 5,6 kΩ; 6,8 kΩ; 8,2 kΩ;
• 10 kΩ; 12 kΩ; 15 kΩ; 18 kΩ; 22 kΩ; 27 kΩ; 33 kΩ; 39 kΩ; 47 kΩ; 56 kΩ; 68 kΩ; 82 kΩ;
• 100 kΩ; 120 kΩ; 150 kΩ; 180 kΩ; 220 kΩ; 270 kΩ; 330 kΩ; 390 kΩ; 470 kΩ; 560 kΩ; 680 kΩ; 820 kΩ;
• 1 MΩ; 2,2 MΩ; 10 MΩ;

În funcție de modul de montaj, mai ai nevoie de:

• breadboard și fire jumper pentru prototipare fără lipire;
• placă PCB sau placă perforată și echipament de lipit pentru un montaj permanent;
• multimetru, atunci când vrei să confirmi valoarea înainte de montare;

Cele 64 de valori acoperă mai multe zone ale unei scheme

Intervalul pornește de la 0 Ω, trece prin valorile uzuale exprimate în ohmi și kiloohmi și ajunge la 10 MΩ. Ai astfel la îndemână mai multe opțiuni pentru circuite cu LED-uri, intrări digitale, divizoare de tensiune și montaje electronice de prototipare.

Setul conține valori succesive precum 1 kΩ, 1,2 kΩ, 1,5 kΩ și 1,8 kΩ, nu doar multipli de zece. Poți alege o valoare apropiată de cea cerută de schemă fără să formezi de fiecare dată combinații serie sau paralel.

Etichetarea reduce timpul petrecut cu sortarea

Fiecare valoare este marcată separat, astfel încât nu trebuie să citești codul de culori al mai multor piese până o găsești pe cea potrivită. Eticheta te conduce la grupul corect, iar marcajul de pe corp sau măsurarea cu multimetrul poate confirma piesa înainte de montare.

Cele 10 bucăți nominale din fiecare valoare îți permit să construiești mai multe exemplare ale aceluiași circuit sau să păstrezi piese de schimb. Setul este util atât pe bancul de prototipare, cât și într-un stoc de componente pentru intervenții curente.

Montajul THT este destinat componentelor traversante

Rezistențele au terminale pentru montaj prin găuri, nu capsulă SMD. Le poți folosi în prototipuri și le poți lipi pe o placă perforată sau pe un PCB proiectat pentru componente THT.

Înainte de lipire, formezi terminalele în funcție de distanța dintre găurile plăcii, fără să forțezi corpul piesei. Deconectezi alimentarea înainte să schimbi o rezistență sau să modifici conexiunile circuitului.

Puterea de 0,25 W limitează aplicațiile potrivite

Marcajul 1/4 W înseamnă că fiecare rezistență este cotată pentru o disipare de 0,25 W. La proiectare verifici puterea disipată în piesă și o menții sub această valoare; setul nu înlocuiește rezistențele de putere cerute de sarcini mai mari.

Puterea nominală nu indică valoarea rezistenței. Două piese pot avea aceeași valoare în ohmi, dar puteri admise diferite, de aceea verifici separat atât rezistența cerută de schemă, cât și puterea rezultată în circuit.

Toleranța electrică și toleranța de cantitate sunt diferite

Toleranța electrică de 5% arată abaterea posibilă față de valoarea nominală. De exemplu, o rezistență de 1 kΩ poate avea în realitate o valoare cuprinsă între 0,95 și 1,05 kΩ.

Configurația setului este nominală, cu 10 bucăți din fiecare valoare și 640 de piese în total. Pentru numărul de piese se aplică separat o toleranță de cantitate de ±5%.

Setul este potrivit când construiești frecvent prototipuri, repari montaje sau vrei o rezervă de valori THT uzuale într-un singur pachet. Pentru circuite care cer toleranțe mai strânse sau puteri peste 0,25 W, alegi rezistențe cu specificațiile cerute de proiect.
