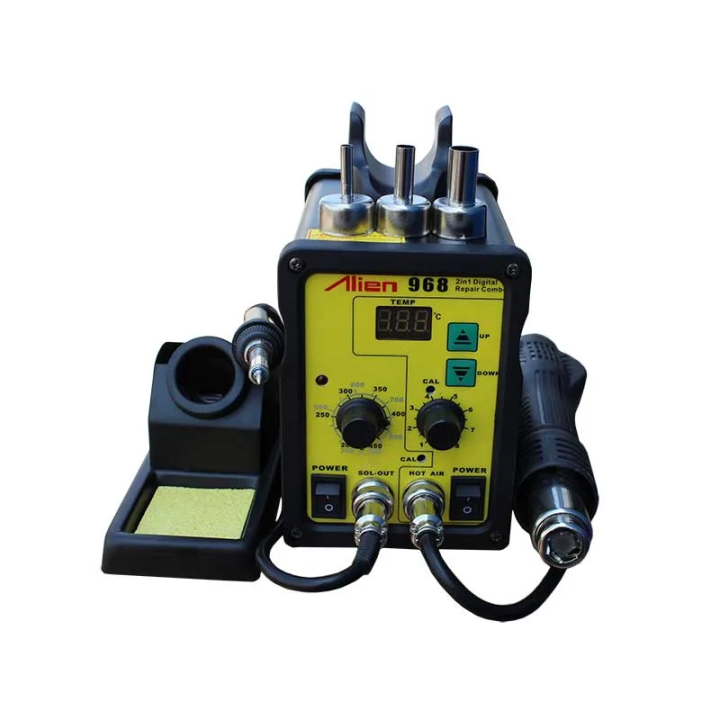

Stație de lipit 2 în 1 Alien 968 – aer cald 450 W și letcon

Alien 968 este o stație compactă 2 în 1 care combină pistolul cu aer cald pentru rework SMD cu un letcon termostatat pentru lipirea clasică. Aerul cald poate fi reglat între 100 și 500°C, iar letconul între 200 și 480°C.

Controlul temperaturii în buclă închisă, debitul de aer reglabil, ventilatorul fără perii, afișajul digital și răcirea automată a pistolului fac stația potrivită pentru reparații electronice, prototipare, asamblarea cablajelor și întreținerea plăcilor PCB.

Două unelte esențiale într-o singură stație

Alien 968 reunește într-o carcasă compactă cele două unelte folosite cel mai des într-un atelier de electronică:

• pistol cu aer cald pentru montarea și demontarea componentelor SMD;
• letcon cu temperatură reglabilă pentru lipirea componentelor, firelor și conectorilor.

Cele două funcții au comenzi separate și pot fi utilizate individual sau simultan. Poți demonta o componentă cu aer cald, poți curăța padurile, apoi poți realiza retușurile cu letconul fără să schimbi echipamentul de pe masa de lucru.

Formatul 2 în 1 economisește spațiu și este potrivit atât pentru un banc de service, cât și pentru un atelier personal sau un laborator educațional.

Aer cald reglabil pentru rework SMD

Secțiunea de aer cald are o putere nominală de 450 W și permite reglarea temperaturii între 100 și 500°C. Temperatura și debitul de aer se controlează separat, astfel încât stația poate fi adaptată la dimensiunea piesei și la sensibilitatea plăcii.

Aerul cald este util pentru:

• demontarea și montarea circuitelor SMD;
• componente SOIC, SOP, QFP, QFN și alte capsule cu terminale greu accesibile;
• conectori lipiți în mai multe puncte;
• înlocuirea unor componente de pe plăci electronice;
• încălzirea controlată a adezivilor;
• montarea tuburilor termocontractabile;
• preîncălzirea locală a unei zone de pe PCB.

Controlerul urmărește temperatura printr-un senzor și ajustează încălzirea pentru a compensa variațiile apărute în timpul lucrului. Acest sistem ajută la menținerea unei temperaturi mai stabile decât în cazul unui pistol de aer cald fără reglare electronică.

Letcon termostatat pentru lipire și retușuri

Letconul inclus lucrează într-un domeniu de temperatură de 200–480°C și este destinat operațiilor obișnuite de lipire:

• componente THT;
• fire și cabluri;
• pini și terminale;
• conectori;
• paduri și trasee PCB;
• retușuri după lucrul cu aer cald;
• prototipuri și montaje electronice.

Temperatura letconului se reglează separat, prin comanda rotativă de pe panoul frontal. Pentru majoritatea lipiturilor electronice, un punct de pornire rezonabil este între 300 și 350°C, după care temperatura se adaptează în funcție de aliaj, dimensiunea vârfului, masa termică a conexiunii și sensibilitatea componentelor.

Afișajul digital al modelului 968 indică temperatura secțiunii de aer cald. Letconul are reglaj separat și indicator propriu de încălzire; nu este o stație cu două afișaje digitale.

Control independent al temperaturii și debitului

Alien 968 permite ajustarea separată a celor trei parametri importanți:

• temperatura aerului cald;
• debitul de aer;
• temperatura letconului.

Debitul mai redus oferă control bun în jurul componentelor mici, unde un jet prea puternic ar putea deplasa rezistențe sau condensatoare. Un debit mai mare ajută la distribuirea căldurii pe componente și suprafețe mai mari.

La temperaturi ridicate nu este recomandată folosirea unui debit foarte mic. Fluxul de aer contribuie și la răcirea elementului de încălzire, iar o combinație de temperatură mare și debit insuficient îi poate reduce durata de viață.

Ventilator fără perii

Aerul este furnizat de un ventilator de tip brushless, fără perii mecanice. Față de un motor clasic cu perii, această construcție oferă:

• funcționare mai silențioasă;
• debit mai uniform;
• uzură mecanică redusă;
• durată de utilizare mai mare;
• control mai ușor la lucrul cu piese SMD mici.

Debitul poate fi ajustat continuu de la panoul frontal, în funcție de duza montată și de lucrarea efectuată.

Răcire automată și standby

Mânerul pistolului cu aer cald este detectat atunci când este așezat în suport. În acel moment, stația oprește încălzirea și păstrează ventilatorul în funcțiune pentru a răci controlat elementul intern.

După ce temperatura scade sub aproximativ 100°C, stația intră în modul de economisire a energiei. Acest proces:

• protejează elementul de încălzire;
• reduce solicitarea termică;
• prelungește durata de viață a pistolului;
• scade riscul depozitării mânerului la temperatură excesivă.

Stația nu trebuie scoasă din priză imediat după utilizarea aerului cald. Las-o alimentată până când ciclul automat de răcire s-a încheiat și ventilatorul s-a oprit.

Afișaj digital și calibrare

Afișajul LED permite urmărirea temperaturii setate pentru pistolul cu aer cald. Reglajul se face cu ajutorul butoanelor de pe panoul frontal, iar debitul este controlat printr-un potențiometru separat.

Stația dispune și de reglaje de calibrare. Dacă temperatura reală măsurată cu un termometru sau o sondă specializată diferă de valoarea afișată, abaterea poate fi corectată fără înlocuirea controlerului.

Calibrarea trebuie făcută numai cu instrumente potrivite și după stabilizarea termică a stației.

Construcție pentru lucrul cu electronice

Stația este concepută pentru reducerea riscului de descărcări electrostatice și pentru utilizarea pe plăci cu componente sensibile. Protecția ESD depinde însă și de instalarea corectă:

• conectează stația numai la o priză cu împământare funcțională;
• folosește o suprafață de lucru antistatică;
• utilizează brățară și covoraș ESD atunci când lucrezi cu componente sensibile;
• nu considera carcasa „ESD safe” un înlocuitor pentru împământarea atelierului.

Carcasa compactă ocupă puțin spațiu pe masa de lucru, iar comenzile celor două funcții sunt grupate pe panoul frontal pentru acces rapid.

Pentru cine este potrivită Alien 968?

Stația este o alegere practică pentru:

• depanare și reparații electronice;
• înlocuirea componentelor SMD;
• service-uri de electronice și electrocasnice;
• prototipare și proiecte DIY;
• plăci Arduino, ESP32 și Raspberry Pi;
• reparații de cabluri și conectori;
• laboratoare școlare și universitare;
• ateliere de hobby;
• asamblarea manuală a cablajelor.

Pentru circuite BGA mari, plăci cu masă termică ridicată sau lucrări repetabile de producție este recomandată o stație specializată, împreună cu un preîncălzitor pentru PCB. Alien 968 este o stație compactă de lipire și rework, nu un sistem profesional complet pentru reballing BGA.

Recomandări pentru rezultate bune

Aplică flux înainte de demontarea sau montarea componentelor și încălzește zona progresiv, fără să menții jetul într-un singur punct.

Alege duza apropiată de dimensiunea componentei. O duză prea mare încălzește inutil piesele din jur, iar una prea mică poate concentra excesiv căldura.

Începe cu un debit moderat. Un jet prea puternic poate deplasa componentele SMD mici înainte ca aliajul să se topească.

Protejează conectorii din plastic, condensatoarele și componentele sensibile din apropiere cu bandă termorezistentă sau ecrane metalice adecvate.

Pentru letcon, folosește un vârf potrivit dimensiunii îmbinării. Un vârf prea fin transferă greu căldura către paduri mari și poate obliga utilizatorul să crească inutil temperatura.

Curăță și cositorește vârful înainte de oprirea stației. Nu folosi materiale abrazive dure, deoarece pot îndepărta stratul protector al vârfului.

Conținutul pachetului

Configurația uzuală a modelului include:

• unitatea centrală Alien 968;
• pistol cu aer cald;
• letcon;
• suport pentru pistolul cu aer cald;
• suport pentru letcon cu burete de curățare;
• trei duze pentru aer cald.
