Tranzistoare N-MOSFET IRF520 100 V / 9,7 A (set 5)
- Stoc epuizat
Tranzistoare N-MOSFET IRF520 100 V / 9,7 A (set 5) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Descriere
IRF520N este un MOSFET de putere cu canal N în capsulă TO-220, folosit pentru comutarea sarcinilor de curent continuu: benzi LED, motoare, rezistențe de încălzire, electrovalve. Datele de catalog sunt 100 V între drenă și sursă, 9,7 A curent de drenă și maximum 0,20 Ω rezistență în conducție.
Condițiile în care sunt date aceste cifre contează mai mult decât cifrele în sine. Cei 9,7 A sunt specificați la o temperatură a capsulei de 25 °C — adică pe radiator, cu răcire; la 100 °C temperatura capsulei, catalogul dă 6,8 A. Rezistența de 0,20 Ω este măsurată cu 10 V pe poartă, iar tensiunea de prag a porții este între 2 și 4 V. Prin urmare IRF520N nu este un MOSFET „logic level”: comandat direct dintr-un pin de 3,3 V, și adesea și de la 5 V, se deschide doar parțial, se încălzește și nu duce curentul din tabel.
Soluția obișnuită este comanda porții la circa 10 V, printr-un etaj intermediar sau printr-un driver de poartă; poarta suportă maximum ±20 V față de sursă. Capsula TO-220 are flanșă metalică pentru radiator, iar puterea disipată maximă este 48 W la 25 °C temperatura capsulei. Setul conține cinci bucăți.
Specificații tehnice
| Tip | MOSFET de putere, canal N |
|---|---|
| Tensiune drenă-sursă | 100 V |
| Curent de drenă | 9,7 A la 25 °C temperatura capsulei; 6,8 A la 100 °C |
| Curent în impuls | 38 A |
| Rezistență în conducție | Max. 0,20 Ω la 10 V pe poartă |
| Tensiune de prag a porții | 2 – 4 V |
| Tensiune maximă pe poartă | ±20 V |
| Putere disipată | 48 W la 25 °C temperatura capsulei |
| Rezistență termică joncțiune-capsulă | 3,1 °C/W |
| Temperatura joncțiunii | Până la 175 °C |
| Capsulă | TO-220AB, THT |
| Bucăți | 5 |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-CMP-IRF520 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Nu este alegerea potrivită. Rezistența în conducție de 0,20 Ω este specificată la 10 V pe poartă, iar pragul poate ajunge la 4 V, deci la 5 V și cu atât mai mult la 3,3 V tranzistorul se deschide parțial și se încălzește. Pentru comandă de la un microcontroler se folosește un etaj intermediar sau un driver de poartă.
Pentru curenți apropiați de valoarea de catalog, da: cei 9,7 A sunt dați la 25 °C temperatura capsulei, ceea ce presupune răcire. Flanșa metalică a capsulei TO-220 se prinde pe radiator.
Scara curentului și modul de comandă. BC547 duce 100 mA și se comandă cu un curent în bază; IRF520N este dat pentru 9,7 A și se comandă cu tensiune pe poartă, care nu consumă curent în regim static.
100 V între drenă și sursă și maximum ±20 V pe poartă față de sursă. Depășirea tensiunii pe poartă distruge stratul izolator al acesteia.

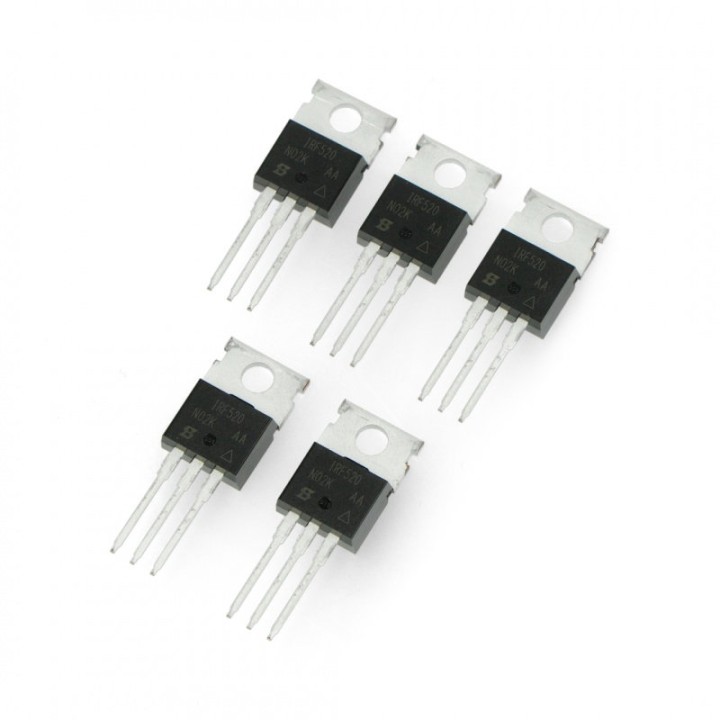

Cinci tranzistoare IRF520N în capsulă TO-220AB, cu terminale pentru montaj prin gaură.
