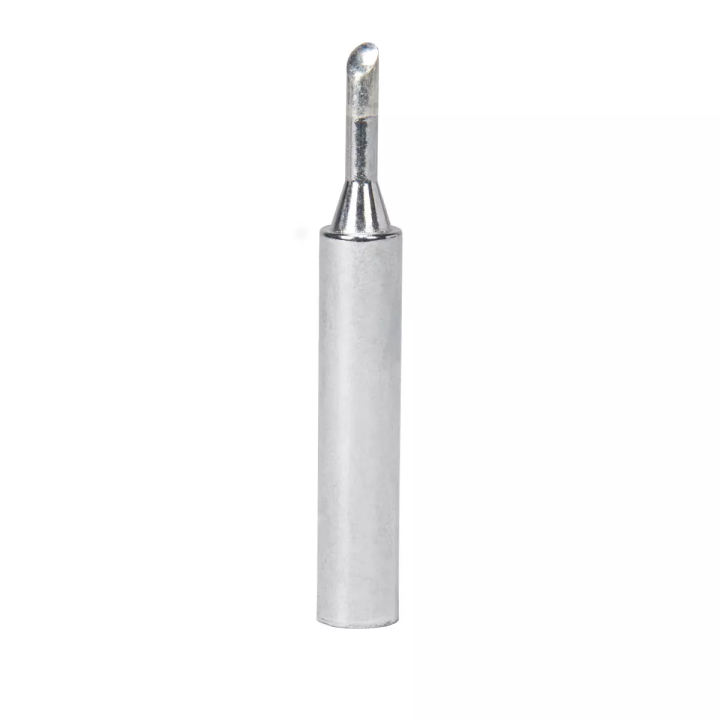

Vârf 907-3C, cilindru teșit, pentru letcoanele Yihua 928D-III

Vârful Yihua 907-3C folosește formatul 907: o teacă cu diametrul exterior de 7,8 mm și diametrul interior de 5,9 mm, care se montează peste elementul de încălzire. Capătul de lucru are forma unui cilindru teșit oblic.

Fața ovală rezultată prin teșire poate reține o picătură de aliaj și o poate transfera pe terminal printr-o atingere. În lucru, această geometrie este potrivită pentru condensatoare, rezistențe și alte componente SMD la care vrei o lipitură formată precis.

Ce primești și ce mai este necesar

Primești vârful de lipit Yihua 907-3C. Letconul 928D-III nu este inclus.

Pentru utilizare ai nevoie separat de:

• un letcon Yihua 928D-III de 90 W sau 110 W;
• aliaj de lipit potrivit aplicației;

Fața teșită transferă aliajul pe terminal

Teșirea oblică formează o suprafață ovală care ține aliajul și îl depune pe terminal. Poți folosi vârful atunci când vrei să formezi lipitura dintr-o atingere, în special la condensatoare și rezistențe SMD ori la alte componente electronice.

Compatibilitatea este limitată la variantele de 90 W și 110 W

Formatul 907-3C se potrivește cu letcoanele Yihua 928D-III de 90 W și 110 W. Nu îl alege pentru Yihua 928D de 65 W: acel model folosește vârfuri în format 900M-T.

Diametrele descriu teaca montată peste element

Zona tubulară are diametrul exterior de 7,8 mm și diametrul interior de 5,9 mm. Vârful intră peste elementul de încălzire al letconului, astfel că ambele dimensiuni sunt relevante pentru potrivirea mecanică.

Înlocuirea se face cu letconul rece

Desfaci piulița din capătul letconului, scoți teaca veche, așezi vârful 907-3C peste elementul de încălzire și strângi ansamblul la loc. Operația se face numai după ce letconul s-a răcit.

Vârful 907-3C este potrivit dacă lucrezi cu un Yihua 928D-III de 90 W sau 110 W și ai nevoie de o suprafață teșită pentru condensatoare, rezistențe ori alte componente SMD.
