Afișaj LED cu 2 cifre, 7 segmente, cu registru 74HC595

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-7SEG-2DIG-595
  • Nou
Salvează la favorite
Afișaj LED 2 cifre, 7 segmente, 74HC595 | Letcon

10,50 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare estimată marți, 22 sept.

Vândut și livrat de Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V · 5 V

Interfață

Digital

Tip

Afișaj 7 segmente

Descriere

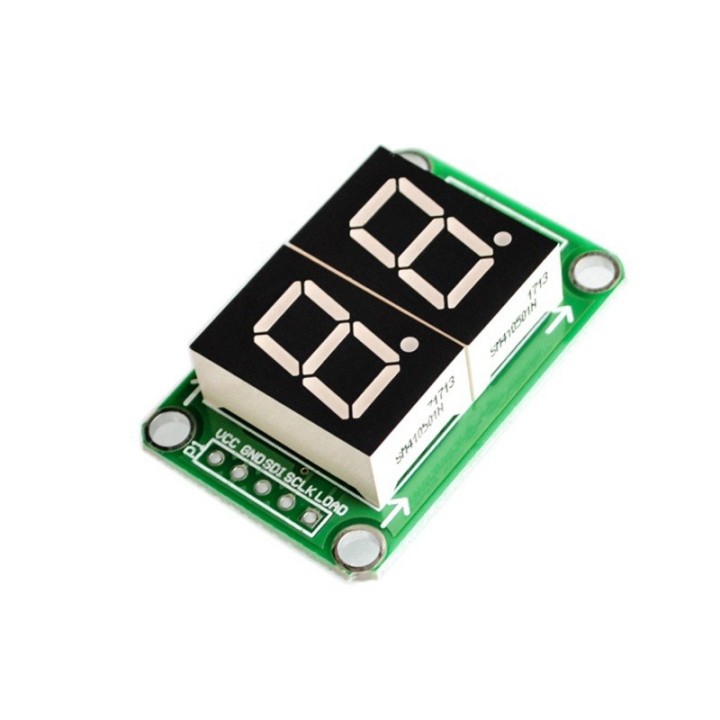

Afișajul LED cu 2 cifre și 7 segmente are pe placă registrul de deplasare 74HC595, așa că îl comanzi cu doar trei semnale: date, ceas și latch. Registrul păstrează cifrele aprinse până la următoarea actualizare.

În loc să aloci câte un GPIO fiecărui segment, trimiți datele serial. Programul rămâne simplu pentru contoare, cronometre și alte valori din două cifre.

Ce primești și ce mai este necesar

Pachetul conține un modul de afișare cu două cifre LED și registru 74HC595 integrat.

Pentru a-l folosi, ai nevoie separat de:

  • o placă de dezvoltare sau un microcontroler cu trei ieșiri digitale;
  • cinci fire de conexiune pentru alimentare și semnale;
  • o sursă de alimentare, dacă modulul nu este alimentat direct de placa de control;

Trei semnale sunt suficiente pentru comandă

Placa de control folosește o linie de date, una de ceas și una de latch. La acestea se adaugă alimentarea și masa, deci legătura completă are trei fire de semnal și două de alimentare.

Datele intră în registru la impulsurile de ceas, apoi trec toate odată către segmente la un impuls pe latch. Nu este o interfață I2C și nu ai de setat nicio adresă.

Registrul 74HC595 păstrează cifrele aprinse între actualizări

Registrul ține starea ieșirilor după actualizare, așa că microcontrolerul retrimite datele doar când valoarea afișată se schimbă. În timpul încărcării unei valori noi, cifrele vechi rămân aprinse; segmentele se schimbă abia la impulsul de latch.

Alimentarea trebuie potrivită cu nivelurile logice

Registrul 74HC595 lucrează între 2 și 6 V. Dacă folosești un ESP32, Raspberry Pi Pico sau alt controler cu logică de 3,3 V, alimentează modulul tot la 3,3 V, ca alimentarea și liniile de comandă să aibă aceleași niveluri.

Dacă alimentezi modulul la 5 V și îl comanzi cu semnale de 3,3 V, folosește un translator de nivel logic: la 5 V, un semnal de 3,3 V poate să nu fie recunoscut ca HIGH de 74HC595.

Este potrivit pentru valori scurte, nu pentru text

Cele două cifre sunt utile acolo unde informația trebuie citită rapid și încape într-un spațiu mic. Îl poți folosi pentru:

  • contoare de obiecte sau evenimente;
  • cronometre și temporizatoare;
  • scoruri și numere de ordine;
  • temperaturi și alte valori de la senzori;
  • indicații de nivel sau treaptă;

Un afișaj cu 7 segmente redă cifre și un număr limitat de simboluri. Pentru texte, meniuri sau valori mai lungi ai nevoie de un afișaj cu mai multe cifre (de exemplu afișajul cu patru cifre pe I2C), de o matrice LED ori de un ecran LCD sau OLED.

Programul trimite modele de segmente, nu caractere

74HC595 nu transformă singur numerele în cifre. Programul stabilește ce segmente se aprind, trimite modelele pe linia de date și generează impulsurile de ceas și latch. În Arduino faci asta cu funcția shiftOut().

Poți defini în cod modelele pentru cifrele 0–9 și pentru simbolurile care se pot forma din 7 segmente. Valoarea rămâne afișată până când trimiți alta sau întrerupi alimentarea. Dacă vrei să construiești singur un astfel de montaj, registrul 74HC595 este disponibil și separat, în set de cinci.

Acest modul este potrivit dacă ai de afișat două cifre și vrei să economisești pini GPIO, cu o comandă simplă prin date, ceas și latch.
