Registru de deplasare 74HC595, DIP-16

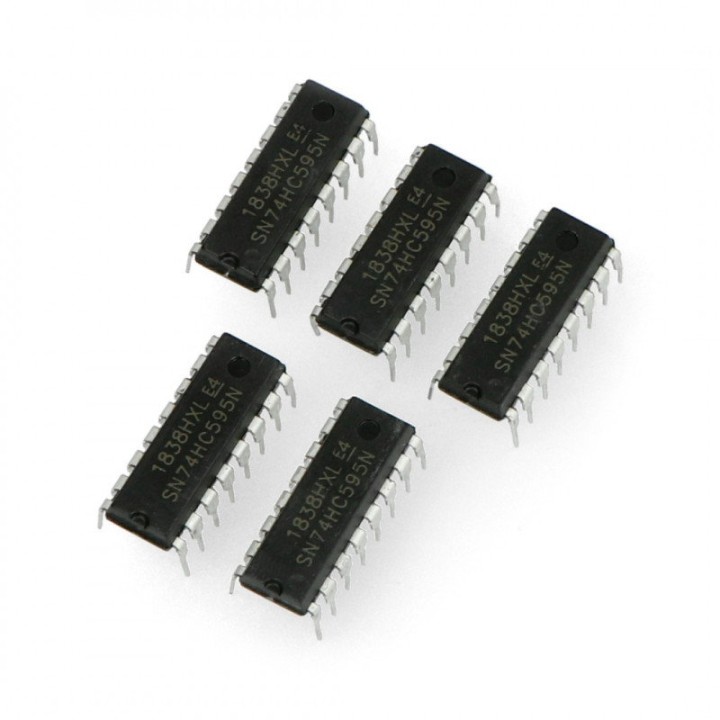

74HC595 este un registru de deplasare în capsulă DIP-16, vândut la bucată. Circuitul CMOS primește datele pe un singur fir și le scoate pe opt ieșiri paralele: un registru de deplasare pe 8 biți, urmat de un registru de memorare pe 8 biți și opt ieșiri cu trei stări. Cele două registre au tacturi separate, iar circuitul funcționează la 2–6 V.

Trimiți un octet bit cu bit pe tactul de deplasare, apoi îl transferi dintr-o dată la ieșiri. Trei pini ai microcontrolerului comandă astfel opt ieșiri, care nu se schimbă în timp ce pregătești datele următoare.

Ce primești și ce mai este necesar

Primești un circuit integrat 74HC595 în capsulă DIP-16; comanzi câte bucăți îți cere montajul. Pentru un montaj funcțional ai nevoie separat de:

• o placă de dezvoltare sau un microcontroler;
• o sursă stabilizată de 2–6 V, potrivită nivelurilor logice folosite;
• breadboard și fire de legătură ori o placă PCB;
• rezistențe pentru LED-uri sau un etaj driver, în funcție de sarcină;

Trei semnale sunt suficiente pentru opt ieșiri

Conectezi datele seriale la pinul 14, tactul registrului de deplasare la pinul 11 și tactul registrului de memorare la pinul 12. La fiecare front crescător al tactului de deplasare intră un bit în registru.

Dacă nu le comanzi din program, ține OE (pinul 13) la nivel logic 0, ca ieșirile să fie active, și MR (pinul 10) la nivel logic 1, pentru funcționare normală.

Ieșirile se actualizează simultan

Tactul registrului de memorare separă încărcarea serială de actualizarea ieșirilor. Pregătești cei opt biți fără să se schimbe nimic pe QA–QH, apoi îi transferi toți odată. MR golește registrul de deplasare, nu și registrul de memorare; ca să aduci și ieșirile la zero, activezi MR și dai apoi un impuls de transfer.

Mai multe circuite înlănțuite extind aceeași interfață

Ieșirea serială de pe pinul 9 se leagă la intrarea serială a următorului circuit, iar semnalele de tact rămân comune. Un circuit dă 8 ieșiri, două dau 16, cinci dau 40; trimiți numărul potrivit de biți înainte de impulsul de transfer.

Alimentarea trebuie potrivită cu nivelurile logice

Poți alimenta circuitul între 2 și 6 V, inclusiv la 3,3 V sau 5 V. Leagă masa comună cu microcontrolerul; un registru alimentat la 5 V poate să nu citească un semnal de 3,3 V ca HIGH, așa că folosește aceeași tensiune logică sau un convertor de nivel.

Ieșirile comandă semnale, nu sarcini de putere

Cele opt ieșiri sunt potrivite pentru intrări logice și LED-uri de semnalizare cu rezistență de limitare. Pentru relee, motoare, benzi LED sau alte sarcini cu curent mai mare, pui tranzistoare ori un circuit driver între registru și sarcină și dimensionezi separat alimentarea sarcinii.

Registrul este potrivit când ai nevoie de mai multe ieșiri digitale într-un prototip pe breadboard, într-un afișaj cu LED-uri sau într-o placă făcută de tine, fără să ocupi mulți pini ai microcontrolerului. Dacă vrei un afișaj gata făcut, afișajul LED cu două cifre are deja registrul 74HC595 pe placă.
