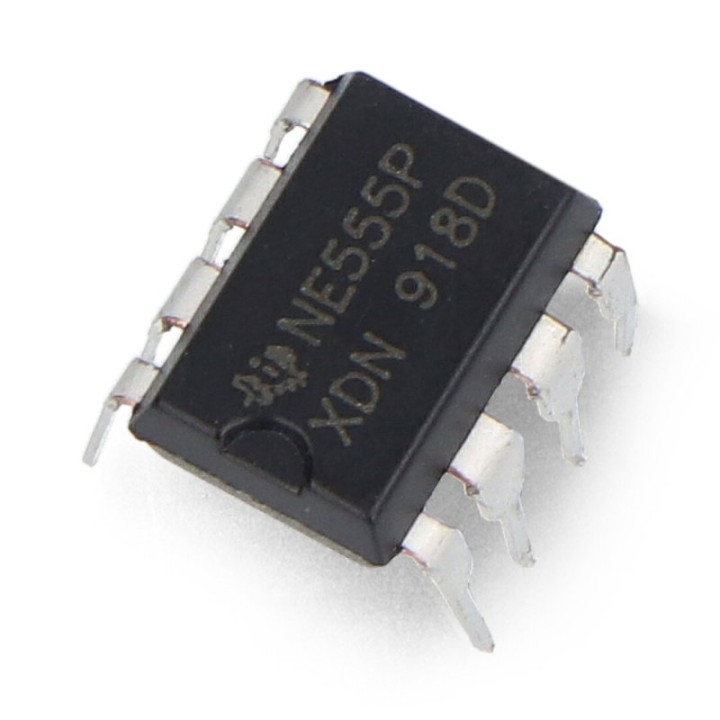

Circuit integrat temporizator NE555 (DIP-8)
- Stoc epuizat
Circuit integrat temporizator NE555 (DIP-8) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
4,5 – 16 V
Pinout NE555 (DIP-8) · 8 pini
5V
GND
GPIO
GND
1
5
CTRL
TRIG
2
6
THRES
OUT
3
7
DISCH
RESET
4
8
VCC (4,5–16 V)
Documentație
Descriere
NE555 este un circuit integrat de temporizare. Cu o rezistență și un condensator produce o întârziere unică, la comandă (regim monostabil); cu două rezistențe și un condensator oscilează continuu (regim astabil), iar frecvența și factorul de umplere se stabilesc independent din valorile alese. Foaia de catalog Texas Instruments dă intervale de la microsecunde până la ore.
Intern, cipul compară tensiunea de pe condensator cu două praguri fixe — aproximativ o treime și două treimi din tensiunea de alimentare — și comută ieșirea între ele. De aici vin aplicațiile obișnuite: intermitent pentru LED, generator de impulsuri, semnal PWM simplu, întârziere la pornire, ton pentru un buzzer. Nu are nevoie nici de microcontroler, nici de cod.
Se alimentează între 4,5 și 16 V, deci nu poate lucra la 3,3 V; la 5 V, nivelurile de la ieșire sunt compatibile cu logica TTL. Sursele diferă asupra curentului maxim de ieșire: foaia de catalog TI dă ±200 mA, iar fișa furnizorului 100 mA — pentru sarcini mai mari decât un LED cu rezistență, comandați printr-un tranzistor. Capsula DIP-8 se așază călare peste canalul central al breadboard-ului.
Specificații tehnice
| Funcție | Temporizator: regim monostabil și astabil |
|---|---|
| Alimentare | 4,5 – 16 V |
| Praguri interne | ≈ 1/3 și ≈ 2/3 din tensiunea de alimentare |
| Curent de ieșire | ±200 mA (foaia de catalog TI) |
| Consum propriu | 3 mA la 5 V; 10 mA la 15 V |
| Temperatură de funcționare | 0 – 70 °C |
| Capsulă | DIP-8, THT |
| Conținut | 1 bucată |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-CMP-NE555 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Nu. Tensiunea minimă de alimentare a lui NE555 este 4,5 V, deci pe un montaj alimentat la 3,3 V nu lucrează; îi trebuie cel puțin 5 V.
Pentru regim astabil, două rezistențe și un condensator; pentru regim monostabil, o rezistență și un condensator. Montajele din foaia de catalog mai adaugă un condensator mic pe pinul de control.
Ieșirea lui NE555 duce curent apreciabil — foaia de catalog TI dă ±200 mA, fișa furnizorului 100 mA — dar pentru un releu sau un motor folosiți un tranzistor de comandă. Un LED cu rezistență de limitare se poate lega direct.
Un singur circuit integrat NE555, în capsulă DIP-8 cu terminale pentru montaj prin gaură.
