La baza benzii se află controlerul digital WS2811, care comandă LED-uri RGB SMD5050 printr-o magistrală serială cu un singur fir de date. Banda are 60 LED-uri pe metru, dar unitatea adresabilă este formată din trei LED-uri: rezultă 20 de pixeli pe metru și 100 de pixeli independenți pe lungimea de 5 m.
Alimentarea se face la 12 V, iar consumul specificat este de 14,4 W/m, respectiv aproximativ 1,2 A/m. Banda are 10 mm lățime și este acoperită cu silicon pentru protecție IP65. Poți controla efectele cu un microcontroler folosind o singură ieșire digitală, iar mai multe secțiuni pot fi conectate în serie prin DIN și DOUT.
Ce primești și ce mai este necesar

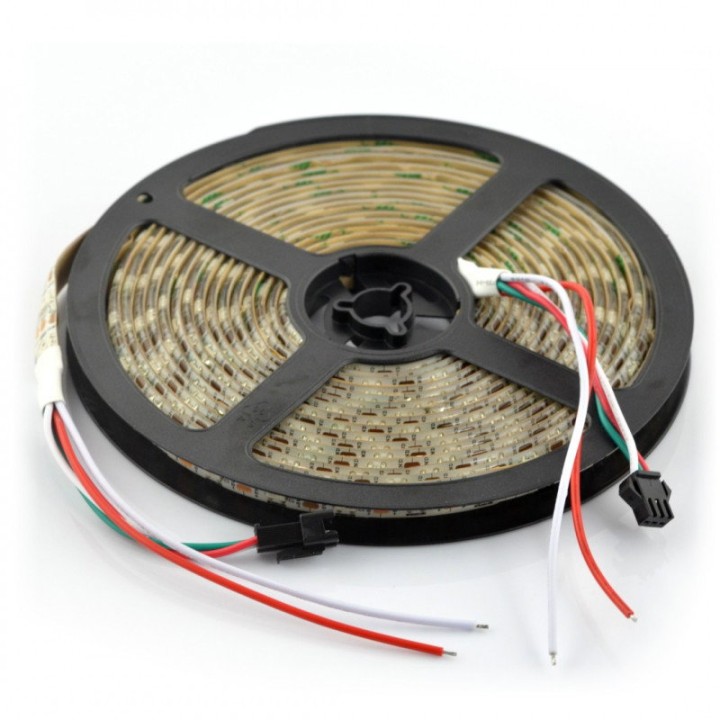

Primești o bandă LED RGB WS2811 cu lungimea de 5 m.
Pentru a o utiliza ai nevoie separat de:
- sursă de alimentare de 12 V, dimensionată pentru lungimea utilizată;
- controler pentru LED-uri adresabile sau placă de dezvoltare compatibilă, precum Arduino ori Raspberry Pi.
Sursa de alimentare și controlerul nu sunt incluse.
La 60 LED/m ai 20 de zone de culoare independente pe metru
WS2811 nu controlează individual fiecare LED de pe această bandă. Un pixel este format din trei LED-uri RGB consecutive, iar toate cele trei primesc aceeași culoare. Pe un metru ai astfel 60 de LED-uri fizice, dar 20 de pixeli adresabili; pe întreaga rolă de 5 m ai 300 de LED-uri și 100 de pixeli.
Această structură este potrivită pentru efecte de culoare, animații, iluminarea contururilor și instalații decorative unde nu ai nevoie ca fiecare LED fizic să afișeze o culoare diferită.
Alimentarea la 12 V trebuie dimensionată pentru lungimea folosită
Consumul este de 14,4 W/m, aproximativ 1,2 A/m la 12 V. Dacă folosești întreaga lungime de 5 m, puterea nominală ajunge la 72 W, astfel încât sursa trebuie aleasă în funcție de lungimea efectiv alimentată și de sarcina maximă a instalației.
Banda nu trebuie alimentată din pinul de 5 V al unei plăci Arduino sau Raspberry Pi. Alimentarea de 12 V se conectează separat la bandă, iar placa de comandă furnizează semnalul digital.
Conectarea folosește doar alimentarea, masa și un fir de date
La intrarea benzii ai trei conexiuni: 12 V pe firul roșu, GND pe firul alb și DIN pe firul verde. Semnalul de control intră prin DIN, iar datele sunt propagate succesiv de controlerele WS2811 către pixelii următori.
Pentru extinderea instalației, ieșirea unei secțiuni poate fi conectată la intrarea următoarei, legând 12 V, GND și DOUT către DIN. Pe măsură ce crești lungimea și numărul de LED-uri trebuie să dimensionezi corespunzător și alimentarea.
Poți controla banda cu Arduino sau Raspberry Pi
Protocolul WS2811 permite comandarea întregii benzi de la o singură ieșire a microcontrolerului. Banda poate fi folosită cu Arduino și Raspberry Pi, iar pentru Arduino există suport prin biblioteci destinate LED-urilor adresabile, inclusiv Adafruit NeoPixel.
Poți programa separat culoarea fiecăruia dintre cei 100 de pixeli și crea tranziții, secvențe sau animații. Fiecare pixel poate reda o culoare dintr-o paletă RGB pe 24 de biți.
IP65 protejează banda împotriva prafului și stropilor
Banda este acoperită cu silicon și are grad de protecție IP65. Poate fi folosită în instalații unde există praf sau posibilitatea apariției stropilor de apă, dar IP65 nu înseamnă că banda poate fi scufundată.
Lățimea de 10 mm trebuie luată în calcul dacă o montezi într-un profil, într-o fantă sau într-un element de mobilier. Banda poate fi tăiată la fiecare al treilea LED, corespunzător limitei dintre pixelii adresabili.
Banda WS2811 de 12 V este potrivită dacă vrei efecte RGB programabile pe câțiva metri și accepți o rezoluție de trei LED-uri pentru fiecare pixel adresabil. Este o alegere practică pentru decoruri, mobilier, iluminare ambientală și proiecte controlate cu microcontrolere.
