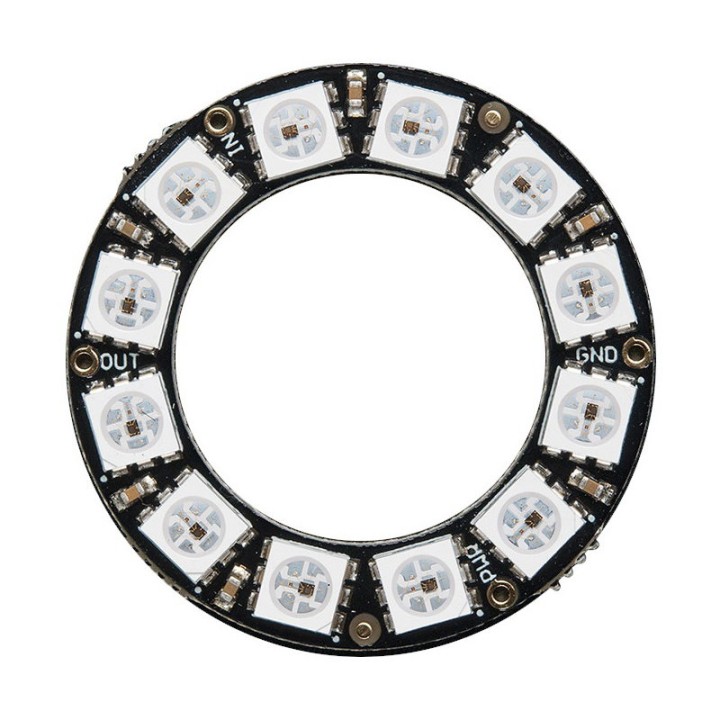

Inelul original Adafruit pune 12 LED-uri RGB în capsulă 5050 pe un cerc cu diametrul exterior de 36,8 mm. Fiecare LED are propriul circuit de comandă, iar toate se adresează în serie, pe un singur fir de date: microcontrolerul trimite un șir de culori, primul LED își reține porția lui și trimite restul mai departe pe ieșirea DOUT. De aceea mai multe inele se pot lega în lanț, ieșirea unuia în intrarea următorului.
Formatul circular se potrivește ceasurilor, indicatoarelor de stare și „ochilor” de robot: diametrul interior de 23,3 mm lasă loc pentru un ax sau un senzor, grosimea este de 6,7 mm, iar întregul inel cântărește 3,3 g. Contactele sunt GND, VCC, IN și OUT.
Alimentarea se face la 5 V c.c. Adafruit dă până la 60 mA pentru un singur LED aprins pe alb maxim, deci un inel complet aprins în alb poate cere în jur de 0,7 A — la culori și luminozități normale, mult mai puțin. Tot Adafruit recomandă un condensator de 500–1000 µF, de minimum 6,3 V, între plus și minus, și o ordine de pornire prudentă: întâi porniți sursa și lăsați tensiunea să se stabilizeze, apoi legați inelul, începând cu masa. Protocolul cere temporizare strictă, așa că este nevoie de un microcontroler care execută cod în timp real, de la 8 MHz în sus; plăcile care rulează Linux sau limbaje interpretate nu se potrivesc.
În pachet
- Un inel cu 12 LED-uri RGB, asamblat și testat
