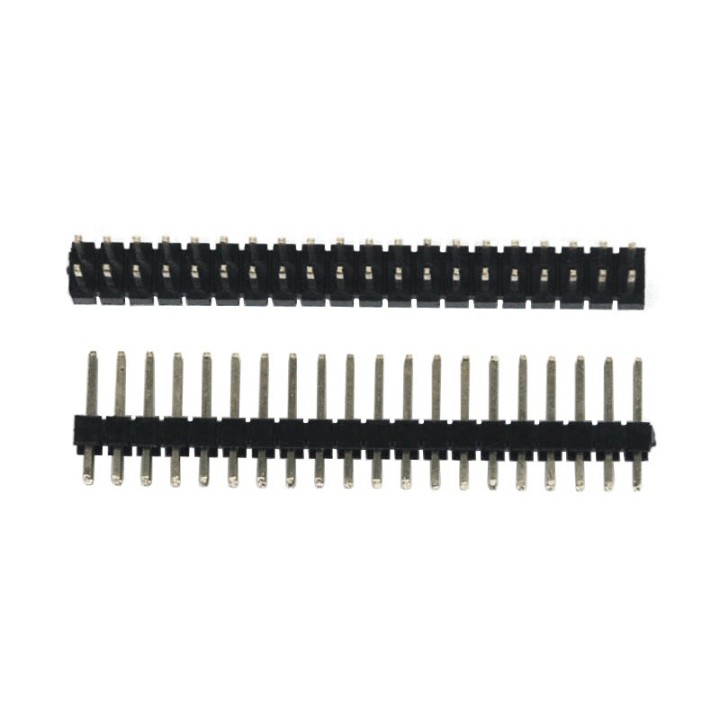

Bară de pini 2×20 tată, pas 2,54 mm

Construcția folosește 40 de pini tată drepți, organizați în două rânduri de câte 20, cu pas de 2,54 mm atât între poziții, cât și între rânduri. Pinii trec prin placa de circuit și se fixează prin lipire, iar suportul izolator îi păstrează aliniați în configurația 2×20.

În practică, bara adaugă unui cablaj o interfață pe care poți conecta fire jumper cu capăt mamă, un conector mamă sau un conector montat pe cablu panglică. Configurația corespunde și conectorului GPIO cu 40 de pini folosit de plăcile Raspberry Pi actuale.

Ce primești și ce mai este necesar

Primești o bară de pini tată 2×20, cu 40 de poziții și pas de 2,54 mm.

Pentru montaj și conectare ai nevoie de:

• o placă prevăzută cu două rânduri de găuri la pas de 2,54 mm;
• un letcon și fludor pentru fixarea prin lipire;
• un conector mamă sau fire jumper cu capăt mamă, în funcție de proiect;

Conectorul mamă și firele jumper se achiziționează separat.

Montajul prin gaură cere aliniere înainte de lipire

Introduci pinii în amprenta 2×20, ții bara perpendiculară pe placă și lipești contactele pe partea opusă. Poziția trebuie stabilită înainte de finalizarea tuturor punctelor de lipire, astfel încât un conector mamă să intre drept și fără tensiune mecanică.

Pasul de 2,54 mm stabilește compatibilitatea

Pentru conectare, piesa pereche trebuie să aibă aceeași configurație și același pas. Bara poate primi fire jumper cu mufă mamă, un conector mamă 2×20 sau un conector mamă montat pe cablu panglică, dacă acesta folosește pasul de 2,54 mm.

Configurația 2×20 corespunde GPIO-ului Raspberry Pi

Cele 40 de poziții sunt dispuse ca headerul GPIO al plăcilor Raspberry Pi actuale. Bara poate fi lipită pe o placă Raspberry Pi Zero livrată fără header sau pe un cablaj propriu care trebuie să se conecteze la această amprentă.

Bara asigură doar contactele mecanice și electrice; funcția fiecărui pin este stabilită de placa pe care o montezi. Urmărește pinout-ul plăcii înainte să legi alimentarea, masa sau semnalele.

Poți obține și conectori mai scurți

Dacă proiectul nu folosește toate cele 40 de contacte, bara poate fi separată la numărul de poziții necesar. Păstrezi astfel două rânduri paralele, în format 2×N, pentru adaptoare, module și cablaje cu mai puține conexiuni.

Verifică amprenta înainte să încălzești primul pin

Placa trebuie să aibă două rânduri de găuri, cu 2,54 mm între pini și 2,54 mm între rânduri. Pentru proiectarea unui PCB, schema dimensională indică pini pătrați de 0,64 mm și un diametru recomandat al găurilor de 1,02 mm.

Bara este potrivită dacă ai nevoie de un conector tată 2×20 pentru o placă Raspberry Pi Zero fără header, pentru un modul compatibil sau pentru un cablaj propriu realizat la pas de 2,54 mm.
