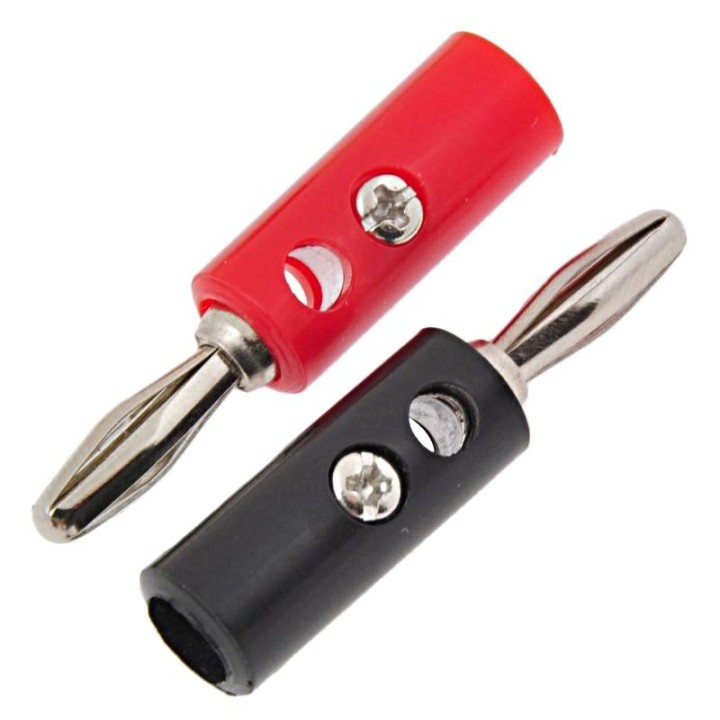

Fiecare mufă are un pin banană de 4 mm, cu forma bombată care face contactul în priză, și o carcasă cilindrică din plastic. Culorile îți arată din prima polaritatea: roșu pentru plus, negru pentru minus sau masă.
Ce primești și ce mai este necesar
În set primești:
- 2 mufe banană roșii;
- 2 mufe banană negre.
Pentru montaj ai nevoie separat de:
- conductorul pe care montezi mufele;
- o șurubelniță mică în cruce, pentru șurubul de prindere;
- un clește de dezizolat sau un cutter pentru capătul firului.
Firul se prinde cu șurub, fără lipire
Dezizolează capătul conductorului, introdu-l în carcasă și strânge șurubul lateral până când firul nu mai iese la tragere. La conductorul lițat, răsucește firele subțiri înainte de montaj, ca să nu rămână fire libere în afara zonei de prindere.
Pentru că legătura este mecanică, poți desface mufa și o poți muta pe alt cablu când refaci montajul.
Unde se potrivesc
Diametrul de 4 mm este cel folosit de bornele și prizele banană ale surselor de laborator, ale multor aparate de măsură și ale cablurilor de test. Dacă prizele echipamentului sunt adâncite în carcasă, cum sunt la multe multimetre, carcasa mufei trebuie să încapă în locașul prizei.
Pentru circuite de joasă tensiune
Mufele nu au manșon de protecție peste pin, iar partea metalică rămâne expusă cât timp mufa nu este introdusă. Folosește-le la montaje electronice și la ieșirile surselor de laborator, nu la rețeaua de 230 V.
Cu două mufe roșii și două negre poți face o pereche de cabluri roșu–negru cu mufe la ambele capete sau poți înlocui mufele uzate ale unor cabluri de test.
