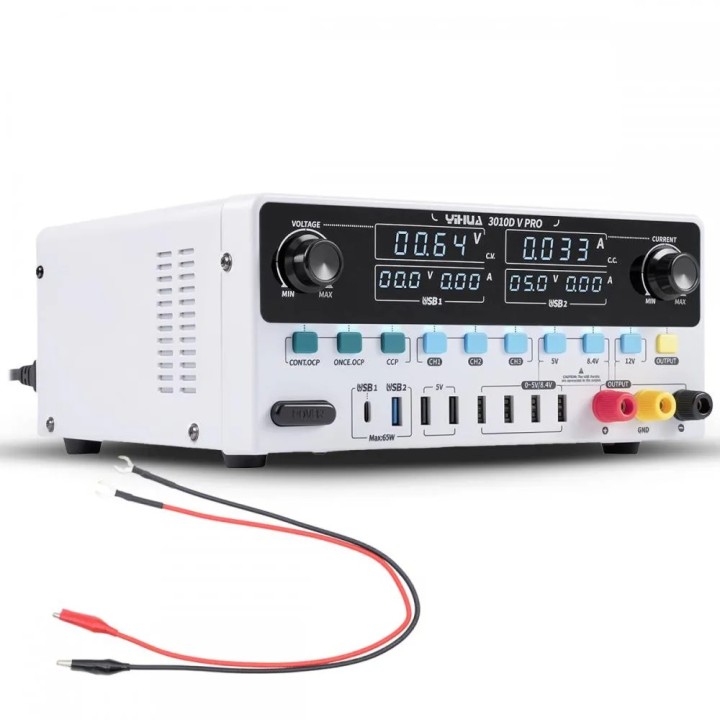

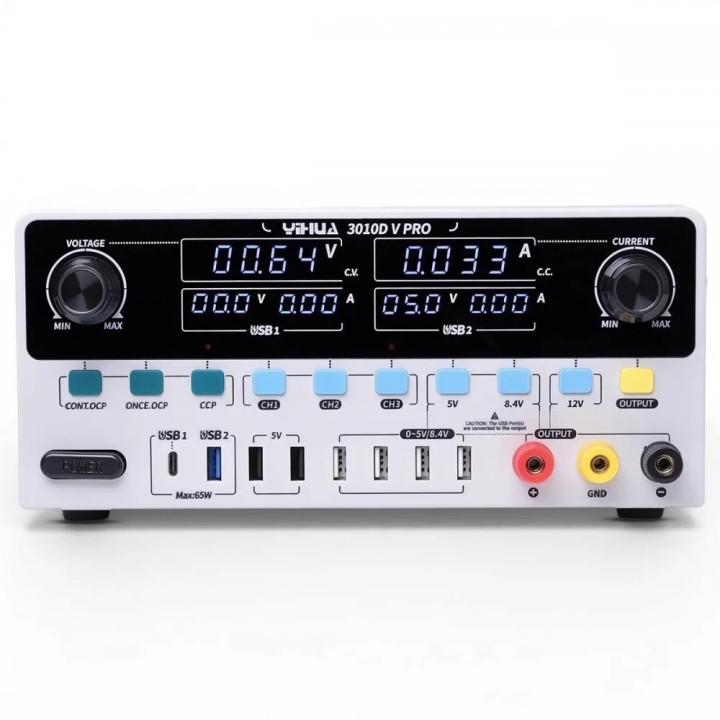

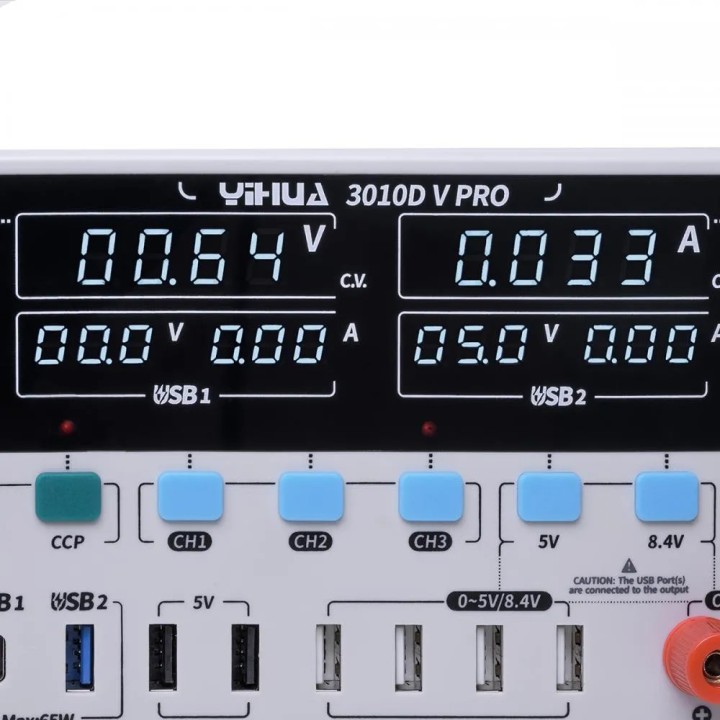

Ieșirea principală a sursei Yihua 3010D-V PRO se reglează continuu între 0 și 30 V și între 0 și 10 A, cu două butoane rotative separate, VOLTAGE și CURRENT. Afișajul de sus arată tensiunea și curentul ieșirii principale, cu indicatoarele C.V. și C.C., iar sub el două afișaje mai mici arată tensiunea și curentul pe porturile de încărcare rapidă USB1 și USB2.
Față de Yihua 3010D-VI, care are același domeniu 0–30 V / 0–10 A și un singur port USB de 5 V/2 A, modelul 3010D-V PRO adaugă trei memorii, tensiuni presetate, protecție OCP în două moduri și porturi USB de încărcare rapidă. Dacă ai nevoie de tensiuni de până la 60 V, alege Yihua 605D-V (0–60 V / 0–5 A).
Ce primești și ce mai este necesar
În cutie primești:
- sursa de laborator Yihua 3010D-V PRO;
- cablul de alimentare de la rețea;
- un cablu de ieșire cu două fire, terminat cu cleme crocodil;
- manualul de utilizare.
În funcție de ce alimentezi, poți avea nevoie separat de:
- cabluri de test cu mufe banană sau adaptoare potrivite conectorilor montajului, dacă clemele crocodil incluse nu ajung;
- cabluri USB-C sau USB-A pentru dispozitivele încărcate din porturile frontale.
Ieșirea 0–30 V / 0–10 A acoperă de la plăci mici la sarcini de putere
Poți folosi sursa pentru:
- diagnosticarea și repararea plăcilor electronice;
- pornirea unui montaj după asamblare sau reparație, cu limită de curent;
- alimentarea telefoanelor și a altor dispozitive în timpul lucrărilor de service;
- montaje auto de 12 V, benzi LED și module de automatizare;
- prototipuri și lucrări de laborator sau la școală.
Puterea de ieșire este de cel mult 300 W. Sursa nu împinge 10 A în montaj: sarcina trage curentul de care are nevoie, până la limita pe care ai setat-o, așa că alegi tensiunea și limita după cerințele circuitului.
CV, CC și trei moduri pentru limita de curent
În modul CV, sursa menține tensiunea setată cât timp consumul rămâne sub limita de curent. Ce se întâmplă când consumul atinge limita, alegi din trei butoane:
- CCP – sursa trece în CC și menține curentul la valoarea setată;
- ONCE.OCP – sursa oprește ieșirea și o lasă oprită;
- CONT.OCP – sursa oprește ieșirea, apoi o repornește automat după scurt timp.
ONCE.OCP este util la prima alimentare a unei plăci reparate: dacă placa are un scurtcircuit, ieșirea se oprește în loc să rămână în limitare de curent. CCP lasă ieșirea pornită în limitare de curent, util de exemplu la LED-uri sau la încărcarea unui acumulator, cu tensiunea și curentul potrivite lui.
Memorii, tensiuni presetate și butonul OUTPUT
Butoanele CH1, CH2 și CH3 păstrează trei seturi de tensiune și limită de curent, ca să treci rapid între configurațiile pe care le folosești des. Butoanele de 5 V, 8,4 V și 12 V setează tensiunea direct la aceste valori.
Butonul OUTPUT pornește și oprește ieșirea principală fără să piardă tensiunea și limita de curent setate. Pregătești valorile, conectezi montajul și abia apoi pornești ieșirea cu OUTPUT.
Porturile USB de pe panoul frontal
- USB1, USB-C: USB Power Delivery 3.1, până la 65 W;
- USB2, USB-A: Quick Charge, la 5 V, 9 V, 12 V sau 20 V, până la 40 W;
- două porturi USB de 5 V;
- patru porturi USB legate la ieșirea principală, marcate pe panou cu 0~5V/8.4V.
Sursa lucrează cu protocoalele USB PD 3.1 și Quick Charge 3.0+, 3.0 și 2.0. Tensiunea și curentul porturilor USB1 și USB2 apar pe afișajele lor, deci vezi cât consumă telefonul, tableta sau laptopul încărcat.
Cele patru porturi din dreapta nu sunt porturi de încărcare obișnuite: pe ele ajunge tensiunea ieșirii principale, așa cum avertizează și eticheta CAUTION de pe panou. Setează tensiunea potrivită dispozitivului înainte să îl conectezi. Dacă ieșirea a rămas, de exemplu, la 12 V, un dispozitiv USB de 5 V se poate defecta.
Precizie, ondulație și răcire
Tensiunea este afișată cu o precizie de < 0,1 % + 0,03 V, iar curentul cu < 0,5 % + 3 mA. Stabilizarea este < 1 % + 10 mV, iar ondulația și zgomotul rămân sub 0,5 % Vrms în banda 10 Hz–1 MHz.

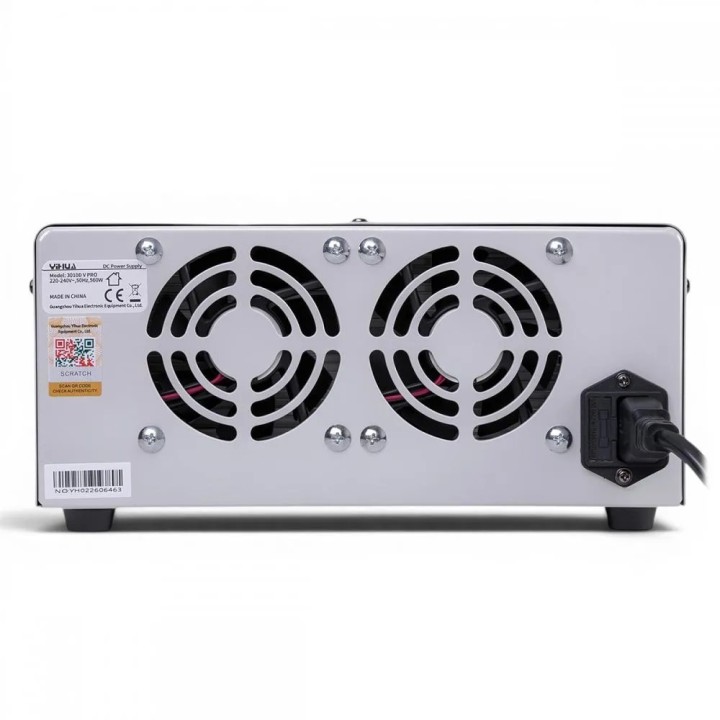

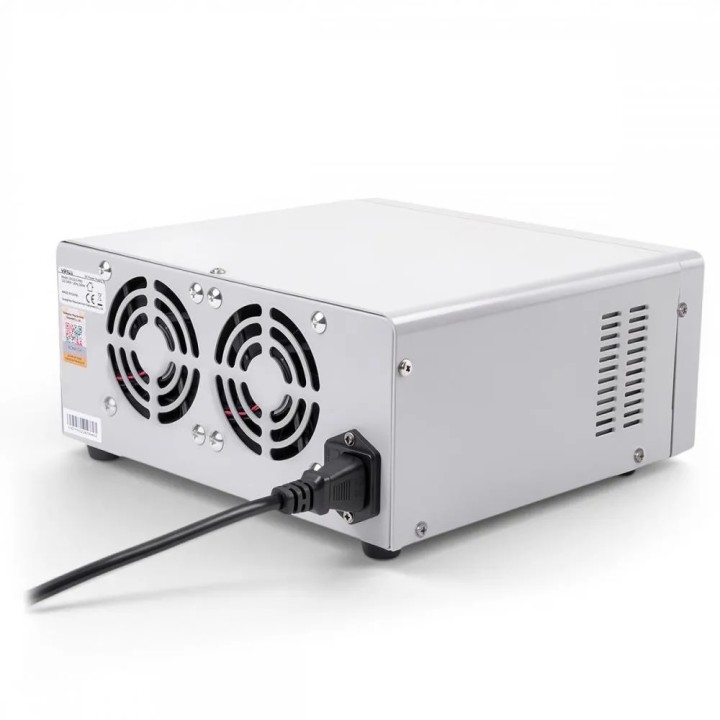

În interior se află un transformator toroidal. Cele două ventilatoare din spate pornesc când temperatura aparatului crește, deci la sarcini mici nu merg inutil. Lasă spațiu liber în jurul carcasei, mai ales în spate.
Borne, alimentare și dimensiuni
Ieșirea principală are trei borne pe panoul frontal: + (roșie), GND (galbenă) și − (neagră). Sursa se alimentează la 220–240 V AC, 50 Hz, lucrează între −10 și 40 °C, la umiditate relativă sub 90 %, și măsoară 258 × 250 × 117 mm (±10 mm).
Înainte de prima alimentare a unui montaj, setează tensiunea și limita de curent, verifică polaritatea și abia apoi pornește ieșirea. Modurile de protecție nu înlocuiesc verificarea valorilor pe care le suportă circuitul alimentat.
3010D-V PRO este potrivită dacă vrei pe același aparat o ieșire reglabilă de 30 V / 10 A, memorii pentru setările folosite des și porturi USB de încărcare rapidă cu tensiunea și curentul afișate.
