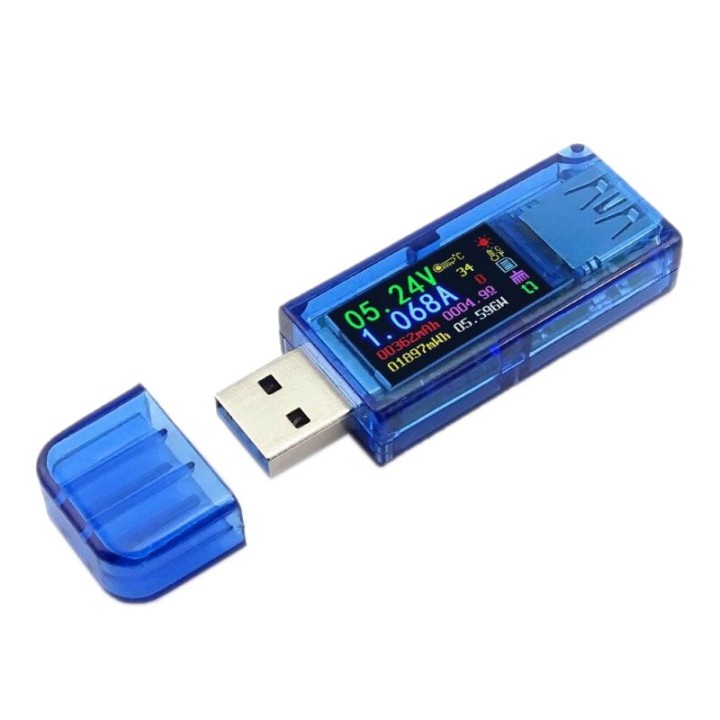

AT35 măsoară direct alimentarea care trece printr-o conexiune USB, cu domeniu de 3,7–30 V și 0–4 A. Rezoluția este de 0,001 V pentru tensiune și 0,0001 A pentru curent, iar aparatul calculează în timp real puterea până la 120 W, impedanța echivalentă a sarcinii și energia transferată.
În practică, îl introduci între sursă și consumator și poți vedea dacă un încărcător menține tensiunea sub sarcină, cât curent trage dispozitivul sau câtă energie a trecut prin port. Ecranul IPS color de 0,96" afișează simultan principalele valori, iar datele acumulate pot fi păstrate în două grupuri de memorie.
Ce primești și ce mai este necesar
Primești testerul USB AT35.
Pentru utilizare ai nevoie de:
- o sursă de alimentare cu ieșire USB compatibilă;
- un dispozitiv, o sarcină USB sau alt consumator pentru efectuarea măsurării;
- adaptoare potrivite dacă circuitul pe care vrei să îl testezi folosește USB-C în loc de USB-A.
Vezi în același timp tensiunea, curentul și energia transferată
Ecranul principal afișează tensiunea, curentul, puterea, capacitatea acumulată în mAh, energia în mWh/Wh, impedanța echivalentă a sarcinii și temperatura. Capacitatea poate fi acumulată până la 99999 mAh, iar energia până la 99999 mWh și apoi până la 999,99 Wh.
Precizia pentru tensiune este ±(0,1% + 2 cifre), iar pentru curent ±(0,2% + 4 cifre). Asta îl face util inclusiv pentru comparații între cabluri sau încărcătoare, unde poți urmări direct căderea de tensiune și curentul obținut în aceleași condiții de sarcină.
Detecția Quick Charge îți arată ce mod de încărcare a fost negociat
AT35 măsoară separat tensiunile D+ și D- între 0 și 3,3 V și poate identifica QC2.0, QC3.0, Apple 2,4 A / 2,1 A / 1 A / 0,5 A, Android DCP și Samsung. Treci între ecranul principal și pagina de identificare a încărcării rapide prin apăsarea butonului de pe spate.
Funcția este destinată protocoalelor de încărcare bazate pe liniile USB clasice D+/D-. USB Power Delivery nu apare între protocoalele recunoscute de AT35, deci pentru analiza negocierii USB-C PD ai nevoie de un tester dedicat acestui standard.
Poți verifica încărcătoare, cabluri și powerbank-uri sub sarcină
Pentru a compara două cabluri, poți păstra aceeași sursă și aceeași sarcină și urmări tensiunea și curentul obținute prin fiecare cablu. Împreună cu o sarcină electronică, AT35 poate fi folosit și pentru testarea controlată a ieșirii unui încărcător sau acumulator extern.
Contorul de mAh și energie îți permite să urmărești o sesiune completă de încărcare sau descărcare. Aparatul are două grupuri pentru stocarea valorilor acumulate, iar grupul activ poate fi șters separat din meniul controlat de buton.
Conectorul USB-A stabilește unde îl poți introduce direct
AT35 folosește USB-A și este destinat porturilor USB 3.0 și generațiilor USB anterioare. Dacă încărcătorul, cablul sau consumatorul folosește exclusiv USB-C, testerul nu poate fi introdus direct în lanț fără adaptoare corespunzătoare.
Limitele electrice rămân 30 V, 4 A și 120 W. Aceste valori sunt limite ale testerului și nu trebuie depășite chiar dacă sursa sau consumatorul conectat poate lucra la o putere mai mare.
Ecranul poate fi rotit pentru utilizarea în poziții diferite
AT35 are un ecran IPS color de 0,96", iar orientarea afișajului poate fi rotită cu 180°. Din același meniu poți schimba unitatea temperaturii, selecta grupul de date, șterge valorile acumulate sau opri afișajul.
Dimensiunile de 64 × 22 × 12 mm îl fac ușor de introdus direct între portul USB și cablu fără un instrument de banc separat. Datele sunt actualizate cu o frecvență de aproximativ 0,5 Hz.
AT35 este potrivit dacă vrei un instrument compact pentru diagnosticarea alimentării USB, compararea încărcătoarelor și cablurilor sau măsurarea energiei transferate către un consumator, fără să ai nevoie de analiza protocoalelor USB-C Power Delivery.
