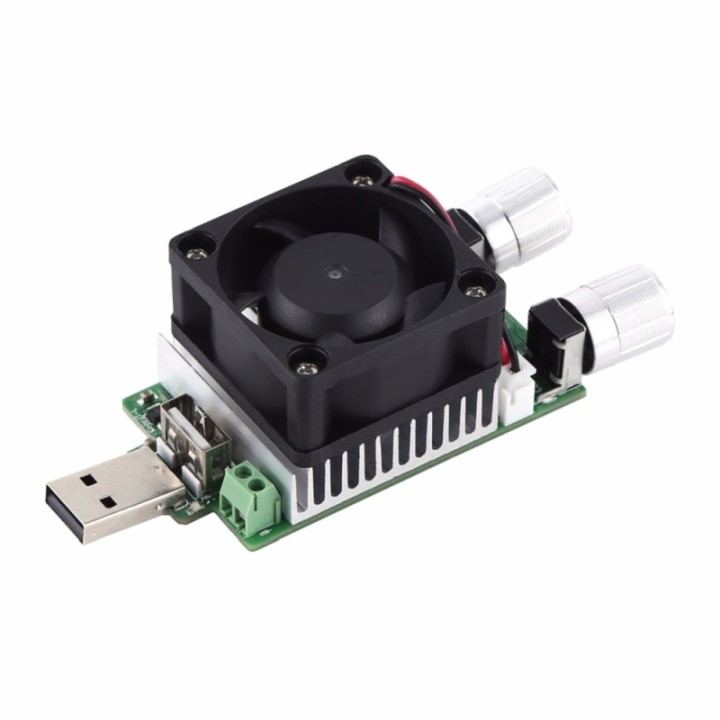

Sarcină electronică USB, 35 W, 3–21 V, curent reglabil

În centrul modulului se află un tranzistor MOSFET folosit ca sarcină electronică activă, în locul unui rezistor de putere fix. Curentul absorbit poate fi reglat între 0 și 4,5 A cu două potențiometre, iar domeniul tensiunii de intrare este 3–21 V. Puterea maximă disipată este de 35 W.

Asta îți permite să testezi o sursă în condiții apropiate de utilizarea reală: conectezi sursa, stabilești curentul pe care vrei să îl absoarbă sarcina și urmărești comportamentul tensiunii. Căldura produsă în MOSFET este transferată către un radiator din aluminiu și evacuată cu ajutorul ventilatorului.

Ce primești și ce mai este necesar

Primești modulul de sarcină electronică USB de 35 W.

Pentru a vedea în timpul testului valori precum tensiunea și curentul ai nevoie separat de:

• tester USB sau alt instrument de măsură potrivit circuitului testat.

Modulul nu are afișaj propriu pentru tensiune sau curent; pe placă există un LED care indică prezența alimentării.

Curentul se reglează brut și fin între 0 și 4,5 A

Cele două potențiometre îți permit să ajustezi separat grosier și fin curentul absorbit. Poți astfel să crești treptat sarcina și să urmărești momentul în care tensiunea unei surse începe să scadă sau protecția acesteia intervine.

Domeniul maxim de 4,5 A nu înseamnă că poți folosi acest curent la orice tensiune. Trebuie respectată simultan limita de putere de 35 W: produsul dintre tensiunea aplicată și curentul absorbit nu trebuie să depășească puterea maximă a modulului.

Limita de 35 W contează la fel de mult ca limita de curent

La tensiuni mici, limita de 4,5 A poate fi cea care restricționează testul. De exemplu, la 5 V și 4,5 A sarcina disipă 22,5 W, deci rămâne sub limita de putere de 35 W.

Pe măsură ce tensiunea crește, curentul admis de limita de 35 W scade. La 21 V, 35 W corespund unui curent de aproximativ 1,67 A. Nu seta automat 4,5 A doar pentru că acesta este capătul domeniului de reglaj; verifică întotdeauna și puterea disipată.

Poți testa atât dispozitive USB, cât și alte surse DC

Pentru aplicațiile USB, modulul are un conector USB care permite conectarea directă la sursa testată. Pentru surse, baterii sau alte circuite care nu folosesc USB, ai la dispoziție și o regletă cu șuruburi pentru conectarea firelor.

Îl poți folosi pentru:

• testarea încărcătoarelor USB;
• verificarea porturilor USB sub sarcină;
• testarea powerbank-urilor;
• verificarea surselor de alimentare DC;
• teste de descărcare pentru baterii și acumulatori, în limitele modulului;
• observarea căderii de tensiune pe cabluri și surse sub consum.

Dacă vrei să măsori valorile electrice în configurația USB, poți introduce un tester USB între sursă și sarcina electronică.

Radiatorul și ventilatorul evacuează energia sub formă de căldură

O sarcină electronică nu consumă energia fără efect termic: puterea preluată de la sursa testată este transformată în căldură. MOSFET-ul este montat pe un radiator din aluminiu, iar ventilatorul asigură răcirea activă a etajului de putere.

În timpul testelor, lasă radiatorul și ventilatorul neobturate și păstrează circulația aerului în jurul modulului. La sarcini mari, disiparea termică devine o parte esențială a funcționării, mai ales când te apropii de limita de 35 W.

Este o sarcină, nu un aparat de măsură complet

Modulul stabilește consumul pe care îl ceri sursei, dar nu are un ecran pentru citirea tensiunii și curentului. LED-ul de pe placă indică alimentarea, nu înlocuiește instrumentul de măsură.

Pentru un test complet poți combina sarcina cu un tester USB, un multimetru sau alte instrumente potrivite aplicației. Astfel poți varia curentul din potențiometre și observa simultan cum se modifică tensiunea sursei.

Sarcina electronică de 35 W este potrivită dacă vrei un modul compact pentru testarea încărcătoarelor, powerbank-urilor și surselor DC între 3 și 21 V, cu un curent reglabil și fără funcțiile suplimentare ale unei sarcini electronice de laborator cu afișaj integrat.
