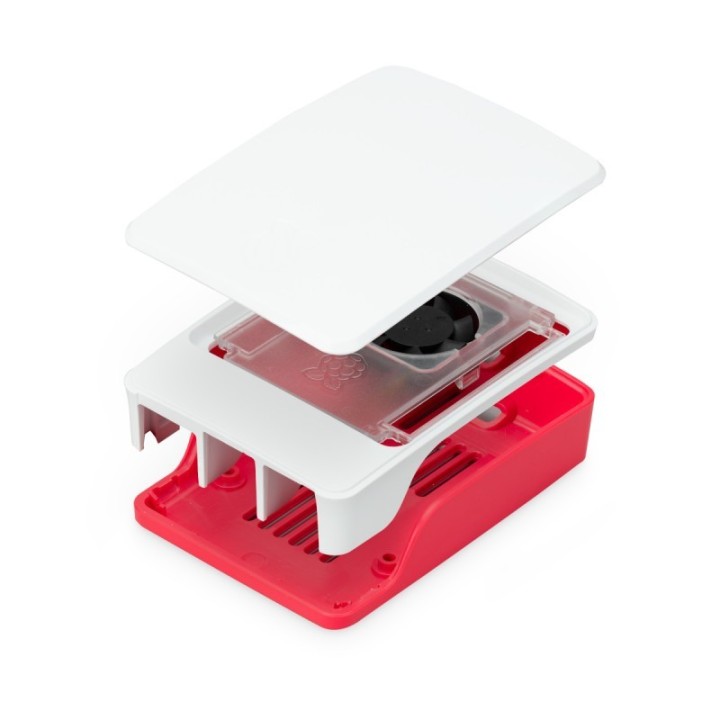

În miezul carcasei se află un sistem de răcire activă proiectat pentru Raspberry Pi 5: ventilatorul integrat se alimentează la 5 V din conectorul dedicat FAN al plăcii și este controlat prin PWM, cu tahometru. Un radiator de 12 × 17 × 4 mm, prevăzut cu pad autoadeziv, îmbunătățește transferul termic de la procesor.
În utilizarea de zi cu zi, asta înseamnă că poți proteja placa și asigura răcirea ei cu același accesoriu. Carcasa se asamblează prin clipsare, fără șuruburi pentru fixarea plăcii, iar capacul detașabil îți permite să ajungi rapid la GPIO și la zonele prevăzute pentru trecerea cablurilor.
Ce primești și ce mai este necesar
În pachet primești:
- carcasa oficială Raspberry Pi 5, formată din mai multe piese, cu ventilator integrat;
- radiator de 12 × 17 × 4 mm cu pad autoadeziv;
- patru picioare din silicon.
Pentru un sistem funcțional mai ai nevoie de:
- o placă Raspberry Pi 5;
- alimentator pentru Raspberry Pi 5;
- card microSD sau altă soluție de stocare potrivită configurației tale;
- cablurile necesare perifericelor pe care vrei să le conectezi.
Placa Raspberry Pi 5, alimentatorul, cardul microSD și cablurile nu sunt incluse. Pentru montarea unui HAT deasupra carcasei ai nevoie de distanțiere și de un prelungitor pentru conectorul GPIO, care se cumpără separat.
Răcirea este deja integrată în carcasă
Ventilatorul se conectează direct la conectorul cu patru pini dedicat ventilatorului de pe Raspberry Pi 5. Controlul PWM permite reglarea turației în funcție de necesarul de răcire, iar tahometrul oferă informații despre viteza ventilatorului. Turația maximă este de 8000 rot/min ±15%, cu un debit maxim de 2,79 CFM.
Aerul este aspirat prin spațiul aflat sub capac, trece peste radiatorul montat pe procesor și este evacuat prin deschiderile conectorilor și fantele din baza carcasei. Astfel, răcirea face parte din construcția carcasei și nu trebuie să montezi un ventilator separat pentru o configurație obișnuită.
Capacul detașabil păstrează GPIO-ul accesibil
Poți scoate capacul fără să desfaci întreaga carcasă. Sub acesta ai acces la ventilator și la fanta destinată cablurilor și conectorului GPIO, lucru util atunci când Raspberry Pi 5 nu este doar un mini PC închis într-o cutie, ci face parte dintr-un proiect electronic.
Construcția include și puncte de montare pentru extinderea configurației. Dacă vrei să instalezi un HAT deasupra carcasei, poți folosi distanțiere și un prelungitor pentru header-ul GPIO. Aceste accesorii de montaj nu sunt incluse în pachet.
Carcasa se montează prin clipsare
Construcția folosește patru componente principale care se îmbină prin clipsare. Placa Raspberry Pi 5 se așază în bază, iar cablul ventilatorului se conectează la portul FAN înainte de închiderea ansamblului. Nu ai nevoie de șuruburi pentru fixarea normală a plăcii în carcasă.
Baza, cadrul și capacul sunt realizate din ABS, iar ansamblul ventilatorului folosește policarbonat. Cele patru picioare din silicon incluse se montează pe partea inferioară și oferă punctele de contact dintre carcasă și suprafața pe care o așezi.
Poți extinde sistemul fără să renunți imediat la carcasă
Designul permite montarea HAT-urilor cu distanțiere și extensii GPIO și include elemente pentru stivuirea carcaselor. Capacul detașabil și zonele de trecere a cablurilor sunt utile inclusiv pentru proiecte în care ai nevoie să scoți conexiuni din GPIO către senzori, module sau alte circuite.
Pentru configurații cu overclocking, necesarul de răcire poate fi diferit. Raspberry Pi indică Active Cooler ca soluție destinată inclusiv utilizării Raspberry Pi 5 fără carcasă și în sarcini solicitante, în timp ce această carcasă combină protecția fizică a plăcii cu răcirea activă integrată.
Este făcută pentru Raspberry Pi 5
Carcasa este proiectată pentru Raspberry Pi 5, nu ca o carcasă universală pentru generațiile Raspberry Pi. Poziția plăcii, răcirea și conexiunea ventilatorului sunt adaptate acestei generații, iar accesul la conectori și GPIO este integrat în forma carcasei.
Varianta roșu cu alb are codul de producător SC1159. Dacă preferi o configurație vizuală diferită, carcasa oficială pentru Raspberry Pi 5 există și în varianta negru cu gri.
Este o alegere potrivită dacă vrei să montezi Raspberry Pi 5 într-o carcasă dedicată și să rezolvi în același timp răcirea activă, păstrând accesul la GPIO și posibilitatea de a extinde ulterior configurația.
