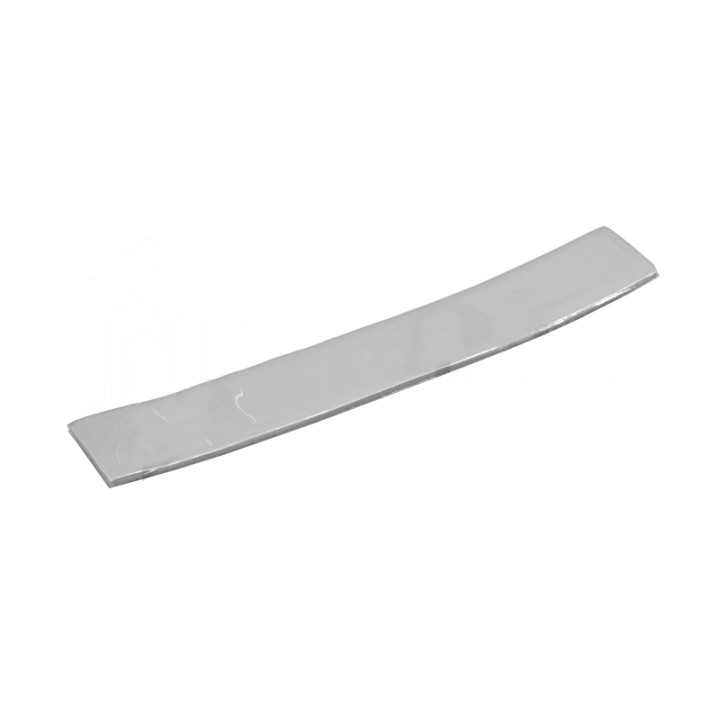

Pad termic autoadeziv 20 × 130 × 1 mm, 2,4 W/mK

AG Thermopad este un material termoconductor flexibil și compresibil, cu conductivitate termică de 2,4 W/mK. Această variantă măsoară 20 × 130 mm, are grosimea de 1 mm și este adezivă pe ambele fețe, astfel încât poate realiza atât contactul termic, cât și fixarea între componentă și radiator.

În practică, padul ocupă spațiul dintre două suprafețe care nu se ating perfect și înlocuiește aerul, un conductor termic slab, cu un material proiectat pentru transferul căldurii. Îl poți folosi acolo unde geometria montajului cere un strat de 1 mm și unde o pastă termoconductoare nu poate compensa singură distanța dintre piese.

Ce primești și ce mai este necesar

Primești un pad termic AG Thermopad de 20 × 130 × 1 mm, cu conductivitate termică de 2,4 W/mK și material adeziv pe ambele fețe, protejat cu folie.

Pentru montaj ai nevoie separat, în funcție de aplicație, de:

• radiatorul sau suprafața pe care transferi căldura;
• unealtă pentru tăiere, dacă trebuie să adaptezi dimensiunea padului.

Grosimea de 1 mm trebuie să corespundă spațiului dintre piese

Padul are grosimea de 1 mm și este flexibil și compresibil. Îl poți folosi pentru a umple spațiul dintre o componentă și radiator atunci când cele două suprafețe nu pot fi aduse direct în contact.

Grosimea trebuie aleasă în funcție de construcția echipamentului. Gama AG Thermopad este disponibilă și în variante de 2 și 3 mm, astfel încât pentru înlocuirea unui pad existent este important să păstrezi grosimea cerută de montaj.

Adezivul pe ambele fețe simplifică montarea radiatorului

Materialul este aderent pe ambele suprafețe și este protejat cu folie înainte de utilizare. După ce tai porțiunea necesară, îndepărtezi folia și poziționezi padul între componentă și suprafața care preia căldura.

Această construcție permite utilizarea între semiconductoare și radiatoare, dar și pentru umplerea golurilor de aer. Padurile termice sunt folosite și în sisteme LED și în montaje electronice unde trebuie realizat contact termic între suprafețe aflate la distanță.

Conductivitatea de 2,4 W/mK este varianta intermediară din gamă

AG Thermopad este disponibil în versiuni cu conductivitate termică de 1,5 W/mK, 2,4 W/mK și 6 W/mK. Produsul de aici este varianta de 2,4 W/mK, identificată prin codul ART.AGT-137 pentru dimensiunea de 20 × 130 × 1 mm.

Dacă înlocuiești un pad dintr-un echipament existent, conductivitatea și grosimea sunt două caracteristici diferite: valoarea de 2,4 W/mK descrie transferul termic, iar cei 1 mm reprezintă distanța pe care trebuie să o ocupe materialul.

Poate lucra într-un domeniu larg de temperatură

Gama AG Thermopad are un interval de temperatură de lucru între −60 și 200 °C. Materialul este destinat gestionării căldurii în echipamente electronice și poate fi montat între semiconductoare și elementele care preiau căldura.

Îl poți folosi, în funcție de dimensiunile și cerințele termice ale montajului, pentru:

• memorii și alte circuite integrate;
• secțiuni de alimentare;
• semiconductoare;
• radiatoare;
• sisteme de iluminare LED.

Padul AG Thermopad de 1 mm este potrivit atunci când ai nevoie să umpli un spațiu între componentă și radiator și vrei un material termoconductor flexibil, cu fixare adezivă pe ambele fețe.
