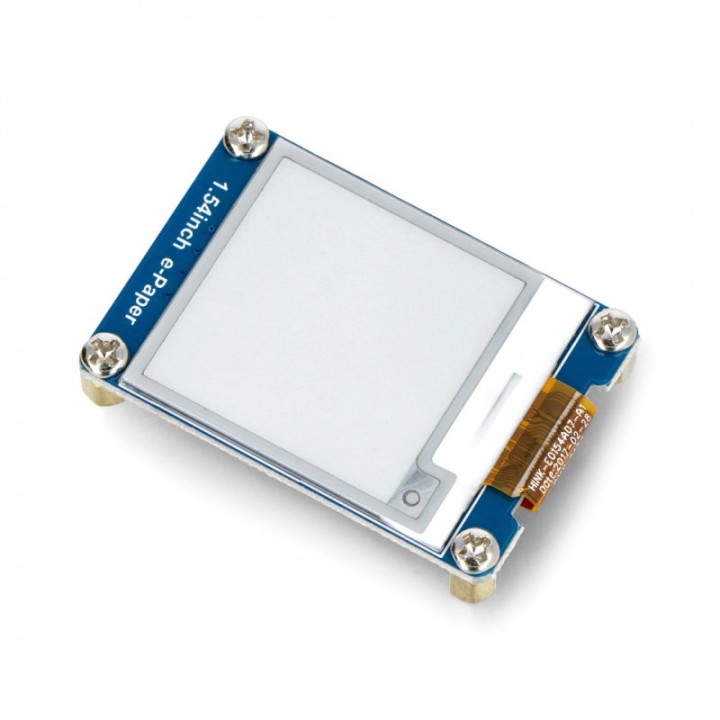

Display e-paper 1,54" 200×200 (SPI)

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Waveshare Cod: LC-DSP-EPAPER154
  • Nou
  • Stoc epuizat
Display e-paper 1,54" 200×200 (SPI)

79,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

3,3 V 5 V

Interfață

SPI

Diagonală

1,54"

Funcție

Afișaj

Descriere

Display-ul e-paper Waveshare de 1,54" are un panou alb-negru de 200 × 200 px, cu controler SSD1681 și interfață SPI. Particulele albe și negre se mută sub un câmp electric, apoi rămân pe loc, așa că imaginea se păstrează fără alimentare. Suprafața activă are 27,6 × 27,6 mm.

Consumul apare mai ales când schimbi conținutul: 26,4 mW tipic în timpul actualizării și sub 0,017 mW în repaus. Un refresh complet durează 2 s, o actualizare parțială aproximativ 0,3 s.

Ce primești și ce mai este necesar

În pachet primești:

  • 1 × modul e-paper de 1,54";
  • 1 × cablu PH2.0 cu 8 fire, lungime 20 cm;

Pentru a-l folosi mai ai nevoie de:

  • o placă de dezvoltare cu interfață SPI și pini GPIO liberi, de exemplu Raspberry Pi, Arduino sau STM32;

Imaginea e-paper rămâne afișată după oprirea alimentării

Un e-paper nu redesenează permanent fiecare pixel. După actualizare poți trece modulul în repaus sau îi poți tăia alimentarea, iar ultima imagine rămâne vizibilă.

De aceea se potrivește informațiilor care se schimbă rar: nu trebuie să ții controlerul activ doar ca să păstrezi pe ecran un număr, un simbol sau o etichetă.

Conectarea SPI folosește opt semnale

Conectorul are pinii VCC, GND, DIN, CLK, CS, DC, RST și BUSY. DIN și CLK formează legătura SPI, CS selectează modulul, DC deosebește datele de comenzi, RST îl resetează, iar BUSY arată dacă actualizarea este încă în curs.

Placa V2.1 are conversie de nivel logic și lucrează la 3,3 V sau 5 V, deci o poți lega atât la Raspberry Pi (3,3 V), cât și la plăci Arduino cu logică de 5 V.

Actualizarea parțială este rapidă, dar nu înlocuiește un LCD

Refresh-ul parțial de aproximativ 0,3 s îți permite să schimbi o zonă fără ciclul vizibil al unei actualizări complete. După mai multe actualizări parțiale fă și un refresh complet, ca să dispară urmele imaginilor anterioare.

Actualizarea completă durează 2 s și clipește de câteva ori. De aceea modulul este potrivit pentru informații statice sau actualizate periodic, nu pentru animații, video ori meniuri cu derulare rapidă.

Formatul pătrat se potrivește informațiilor compacte

Rezoluția de 200 × 200 px și afișarea alb-negru sunt potrivite pentru:

  • etichete electronice de raft;
  • valori și pictograme de la senzori;
  • badge-uri și identificatoare;
  • ceasuri și indicatoare cu consum redus;

Panoul nu are iluminare de fundal: se citește la lumina din jur, ca hârtia. Pentru montaj permanent la exterior trebuie ferit de soarele direct, prelungit, și de radiația UV.

Acest modul este potrivit dacă ai nevoie de un afișaj compact, lizibil în lumină ambientală, care păstrează informația fără consum continuu și nu trebuie actualizat rapid.

Specificații tehnice

Versiune modul V2.1
Tehnologie E-paper / E-Ink electroforetic, fără iluminare de fundal
Diagonală 1,54"
Rezoluție 200 × 200 px
Controler SSD1681
Culori și niveluri Alb și negru, 2 niveluri
Interfață SPI pe 3 sau 4 fire
Tensiune de lucru 3,3 V sau 5 V
Conversie de nivel logic Integrată pe placa V2.1
Pini VCC, GND, DIN, CLK, CS, DC, RST și BUSY
Actualizare completă 2 s
Actualizare parțială Aproximativ 0,3 s
Consum în timpul actualizării 26,4 mW tipic
Consum în repaus Sub 0,017 mW
Unghi de vizibilitate Peste 170°
Suprafață activă 27,6 × 27,6 mm
Pasul pixelilor 0,138 × 0,138 mm
Dimensiunile modulului 48 × 33 mm
Temperatură de funcționare 0–50 °C
Platforme cu exemple software Raspberry Pi, Arduino și STM32

Detalii produs

Marcă Waveshare
Cod LC-DSP-EPAPER154
cod EAN13 5904422312497

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Da. După ce actualizarea s-a încheiat, panoul păstrează ultima imagine fără alimentare continuă. Pentru a schimba conținutul trebuie să realimentezi și să inițializezi din nou modulul dacă a fost trecut în repaus.
