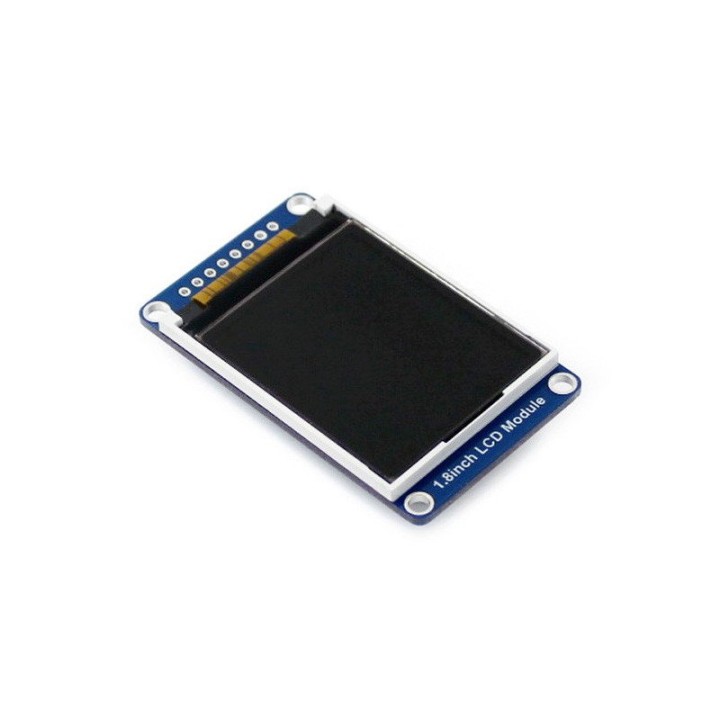

ST7735S ține în memoria proprie cei 128 × 160 de pixeli și îi reîmprospătează singur; placa ta trimite prin SPI doar zona care se schimbă, ceea ce face ecranul folosibil și cu microcontrolere modeste. Interfața pe 4 fire folosește CLK, SDA, RS și CS, iar RST resetează controlerul.
Placa are 38,3 × 62,5 mm, cu zona activă de 28,03 × 35,04 mm, un conector de 11 pini pentru ecran și un conector separat de 4 pini pentru cardul microSD. Regulatorul de 3,3 V de 150 mA permite alimentarea la 3,3–5 V; consumul este de aproximativ 90 mA cu iluminarea aprinsă.
Ce primești și ce mai este necesar

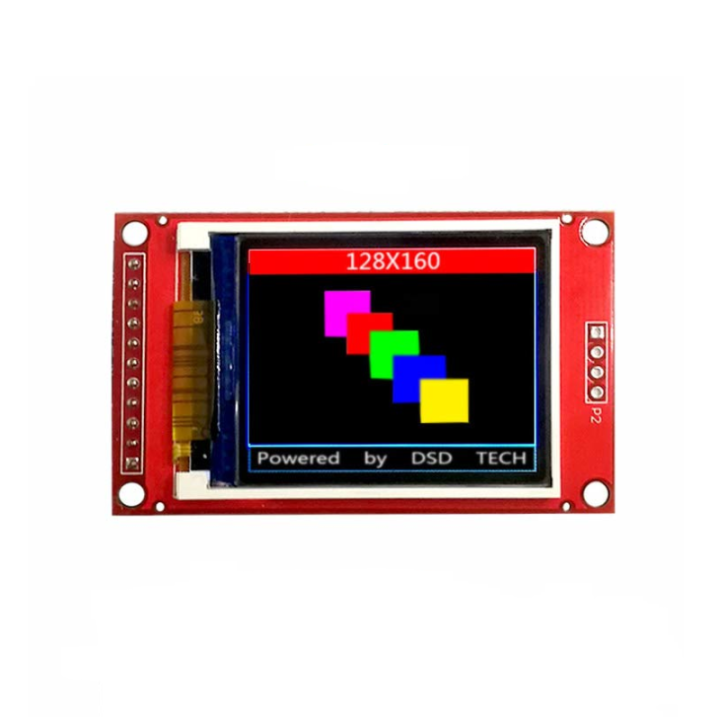

Primești modulul TFT de 1,8" cu slot microSD, cu conectorii de pini lipiți.
Pentru utilizare mai ai nevoie separat de:
- o placă de dezvoltare cu SPI;
- fire de conexiune;
- un card microSD, dacă vrei să afișezi imagini de pe card.
Conectorul de 11 pini
VCC (3,3–5 V), GND, GND, trei pini nefolosiți, CLK (ceasul SPI), SDA (datele SPI), RS (comandă sau date), RST (reset, activ în 0 logic) și CS (selecție, activă în 0 logic). Pinii nefolosiți rămân neconectați.
Cardul microSD are propriul conector de 4 pini și se citește tot prin SPI, cu o linie de selecție separată.
3,3 V sau 5 V, cu o observație
Regulatorul de pe placă rezolvă alimentarea de la 5 V. Semnalele de intrare ale controlerului sunt la 3,3 V; plăcile de 5 V, cum este Arduino UNO, se conectează de obicei direct pe acest tip de modul, dar un convertor de nivel sau rezistențe în serie pe liniile SPI sunt varianta prudentă pentru utilizare îndelungată.
Bibliotecile obișnuite îl recunosc
Adafruit ST7735 cu Adafruit GFX, TFT_eSPI pe ESP32 și driverele ST7735 pentru MicroPython au inițializări pentru ecranul de 128 × 160; alegi varianta de panou care dă culorile corecte. Rezoluția mică înseamnă că o imagine întreagă se transmite rapid chiar și la viteze SPI moderate.
Unde se potrivește
Ecranul de 1,8" este un compromis bun între lizibilitate și spațiu: încap câteva rânduri de text, o grafică simplă sau un meniu, la un consum mic. Pentru interfețe tactile sau rezoluții mai mari alege un ecran mai mare.
Display-ul TFT de 1,8" cu ST7735S este potrivit dacă vrei culoare, SPI, alimentare la 3,3 V sau 5 V și un slot de card pe același modul.
