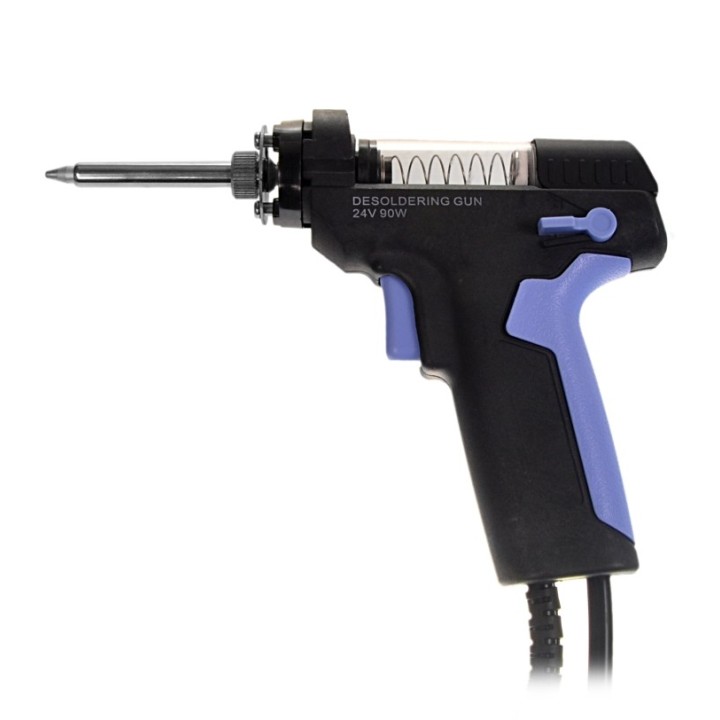

Mâner de dezlipit ZD-553B, 24 V / 90 W, pentru stația ZD-8915
Mâner de dezlipit ZD-553B, 24 V / 90 W, pentru stația ZD-8915 imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
- Card prin NETOPIA Payments
- Ramburs Plătești curierului, fără comision
- Transfer bancar Primești IBAN-ul în emailul de confirmare
Alimentare
24 V de la stație
Tip
Mâner
Compatibil cu
ZD-8915 / 8917
Descriere
În miezul mânerului ZD-553B se află un element de încălzire PTC de 24 V și 90 W, cu sondă de temperatură. Puterea disponibilă în faza de încălzire este de 200 W, iar legătura cu stația ZD-8915 se face prin conectorul cu 7 pini.
În lucru, vârful de dezlipit încălzește aliajul din jurul terminalului, iar trăgaciul comandă aspirarea prin pompa stației. Mânerul este o piesă de schimb: unitatea de control asigură alimentarea, reglarea temperaturii și generarea vidului.
Ce primești și ce mai este necesar
Primești un mâner de dezlipit ZD-553B, cu conexiune de 7 pini.
Pentru a-l folosi ai nevoie de:
- stația de dezlipit ZD-8915 în configurația cu 7 pini;
Stația ZD-8915 nu este inclusă. Mânerul nu se conectează direct la rețeaua de 230 V și nu funcționează ca unealtă autonomă. Vârfurile N5 și filtrul sunt piese de schimb ale sistemului, iar acele compatibile se folosesc pentru curățarea traseului de aspirare.
Verifică cei 7 pini înainte de comandă
ZD-553B este varianta cu 7 pini și funcție sleep. Pentru configurația cu 6 pini, modelul indicat este ZD-553A, care funcționează la aceeași tensiune și putere, dar nu are funcție sleep.
Alegerea se face după numărul de pini, nu doar după valorile de 24 V și 90 W. Verifică priza stației și numărul de pini al conectorului existent înainte de comandă.
Ce înseamnă valorile de 90 W și 200 W
Puterea nominală a mânerului este de 90 W. Valoarea de 200 W reprezintă puterea disponibilă în faza de încălzire, nu puterea nominală continuă a elementului.
În sistemul ZD-8915, temperatura se reglează între 160 și 480 °C. Sonda din ansamblul de încălzire oferă informația necesară controlului temperaturii, iar setarea se face de la unitatea stației, nu de pe mâner.
Este conceput pentru dezlipirea componentelor THT
Mânerul este destinat componentelor cu terminale trecute prin placa de circuit. Vârful încălzește aliajul din jurul terminalului, apoi trăgaciul activează aspirarea pentru îndepărtarea aliajului topit.
Este o piesă de lucru pentru stația cu pompă de vid, nu un letcon independent și nici un pistol cu pompă proprie. Pentru utilizare ai nevoie atât de alimentarea și controlul stației, cât și de traseul ei de aspirare.
Vârfurile și consumabilele au coduri dedicate
Pentru ZD-8915 sunt prevăzute vârfurile N5-6, N5-7 și N5-8. Elementul de încălzire de schimb are codul 78-5531, funcționează la 24 V/90 W și include sonda de temperatură.
Filtrul pentru mâner are Ø 16,8 mm și codul 79-5518. Acele de curățare sunt disponibile la Ø 0,7 mm, Ø 0,9 mm și Ø 1,2 mm, cu codurile 79-5511, 79-5512 și 79-5513.
Curățarea traseului previne blocarea mânerului
După fiecare utilizare, acționezi trăgaciul rapid de 3–5 ori cu mânerul în aer, pentru a deplasa resturile de aliaj din conductă. Dacă pauza dintre operații depășește 20 de minute, cureți traseul cu acul potrivit.
Golești tubul colector când este umplut aproximativ pe jumătate și înlocuiești filtrul când se înfundă. Resturile lăsate în traseu se pot oxida și lipi de tub, reducând puterea de aspirare și îngreunând curățarea ulterioară.
ZD-553B este potrivit când ai o stație ZD-8915 cu priză de 7 pini și vrei să înlocuiești mânerul fără să schimbi unitatea de control. Verificarea conectorului înainte de comandă evită alegerea variantei ZD-553A cu 6 pini.
Specificații tehnice
| Tip produs | Mâner tip pistol pentru dezlipire |
|---|---|
| Rol | Piesă de schimb pentru stație |
| Model | ZD-553B |
| Compatibilitate principală | Stația de dezlipit ZD-8915 |
| Tensiune de lucru | 24 V |
| Putere nominală | 90 W |
| Putere în faza de încălzire | 200 W |
| Conexiune | 7 pini |
| Funcție de repaus (sleep) | Da |
| Element de încălzire | PTC |
| Cod element de încălzire | 78-5531 |
| Sondă de temperatură | Integrată în ansamblul de încălzire |
| Seria vârfurilor | N5 |
| Vârfuri indicate pentru ZD-8915 | N5-6, N5-7, N5-8 |
| Filtru pentru mâner | Ø 16,8 mm |
| Cod filtru | 79-5518 |
| Diametre ace de curățare | Ø 0,7 mm; Ø 0,9 mm; Ø 1,2 mm |
| Interval de temperatură în sistemul ZD-8915 | 160–480 °C |
