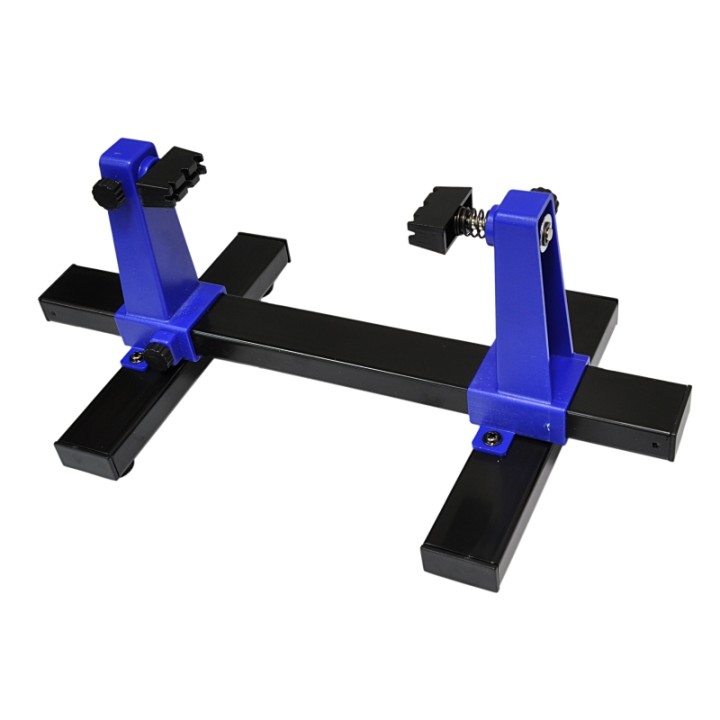

Menghină pentru plăci PCB UM11, rotativă 360°

La baza construcției UM11 se află un mecanism de prindere cu două bacuri reglabile pe lățime și un ansamblu care se rotește complet, la 360°. Menghina acceptă plăci PCB de până la 20 × 14 cm, iar dimensiunile totale ale suportului sunt de 30 × 16,5 × 12,5 cm.

În lucru, fixezi placa o singură dată, montezi componentele pe o față și o rotești pentru a ajunge la punctele de lipire de pe cealaltă. Nu mai trebuie să desprinzi și să repoziționezi PCB-ul la fiecare etapă, iar baza stabilă păstrează suportul așezat pe banc.

Ce primești și ce mai este necesar

Primești menghina pentru plăci PCB UM11, cu bacuri reglabile și mecanism de rotire la 360°.

În funcție de lucrare, alegi separat:

• un letcon sau o stație de lipit și fludor, pentru lipire;
• un adeziv potrivit, pentru operații de fixare;
• instrumentele de măsură necesare testării;
• opțional, un suport cu brațe flexibile pentru fire și conectori;

Rotirea la 360° simplifică lucrul pe ambele fețe

După ce placa este prinsă între bacuri, poți roti ansamblul pentru a trece de la partea cu componente la partea cu terminale și trasee. Operația este utilă la montaj, lipire și inspecție, deoarece păstrezi aceeași poziție a plăcii pe tot parcursul lucrării.

Nu trebuie să ții PCB-ul cu mâna sau să îl scoți din suport pentru fiecare întoarcere. Astfel, poți evita atingerea lipiturilor încă fierbinți și poți reveni rapid la fața pe care trebuie să continui intervenția.

Bacurile reglabile acceptă plăci până la 20 × 14 cm

Distanța dintre bacuri se reglează pentru plăci de dimensiuni diferite, de la PCB-uri mici până la formatul maxim de 20 × 14 cm. Înainte de montaj, verifică atât lungimea, cât și lățimea plăcii, deoarece ambele trebuie să se încadreze în limita suportului.

Prinderea este destinată plăcilor de circuit imprimat și îți oferă o poziție fixă pentru montarea, testarea sau repararea componentelor. Reglezi bacurile după placa folosită, apoi o fixezi înainte de a începe lucrul cu letconul ori adezivul.

Baza stabilă cere un spațiu de 30 × 16,5 cm pe banc

UM11 măsoară în total 30 × 16,5 × 12,5 cm, deci este un suport de banc, nu o menghină compactă pentru trusa de scule. Dimensiunea bazei contribuie la stabilitatea ansamblului atunci când lucrezi pe placă sau aplici o presiune ușoară cu unealta.

Rezervă și spațiu în jurul suportului pentru rotirea PCB-ului și pentru accesul letconului, sondelor sau pensetei. O placă apropiată de dimensiunea maximă are nevoie de loc liber pe ambele fețe în timpul întoarcerii.

UM11 ține placa, nu firele din jurul ei

Cele două bacuri sunt concepute pentru fixarea PCB-ului. Pentru fire, conectori sau componente care trebuie menținute în aer lângă placă, un suport cu brațe flexibile este mai potrivit și poate fi folosit împreună cu menghina.

Această diferență contează la lipirea cablurilor pe placă: UM11 menține PCB-ul în poziție, iar brațele cu cleme pot orienta separat conductorul. Alegi fiecare suport pentru piesa pe care trebuie să o țină.

Este utilă la montaj, lipire, testare și reparații

Poți folosi menghina atunci când ai nevoie ca placa să rămână fixă și accesibilă din ambele părți:

• montarea componentelor pe PCB;
• lipirea și verificarea îmbinărilor;
• testarea componentelor;
• fixarea cu adeziv în timpul asamblării;
• repararea plăcilor din telefoane, laptopuri și tablete;

UM11 este potrivită pentru bancul de electronică atunci când lucrezi frecvent pe plăci PCB și vrei să le rotești fără să le desprinzi din suport. Bacurile reglabile și limita de 20 × 14 cm o fac utilă pentru plăci de dimensiuni diferite.
