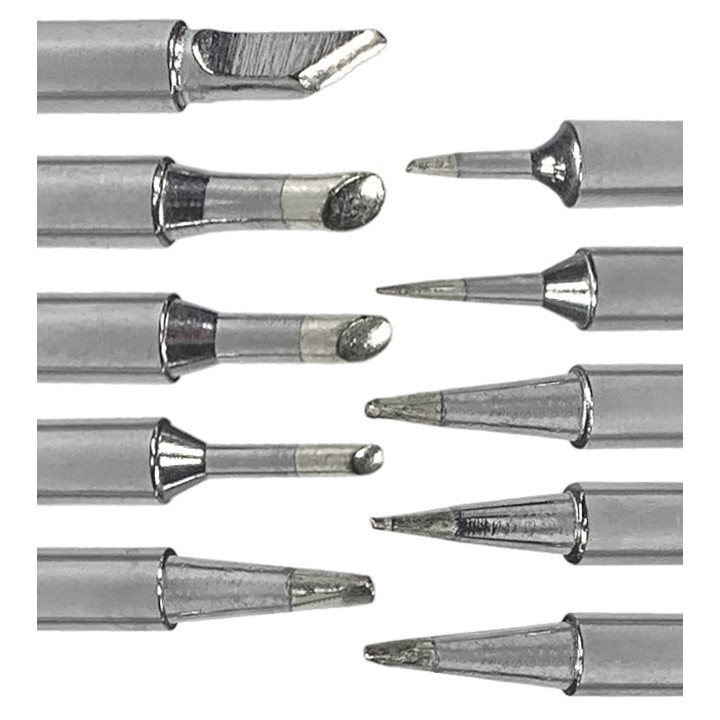

Set 10 vârfuri 900M-T pentru stații de lipit

Setul de 10 vârfuri 900M-T îți dă câte un vârf din zece forme pentru mânerele 907 ale stațiilor de lipit tip 936. Toate au construcția tubulară a seriei 900M-T: diametrul exterior de 6,4 mm, alezaj de 4 mm și un corp de 26 mm, la care se adaugă partea activă, diferită după model. Vârful se montează peste elementul de încălzire al mânerului și nu are încălzitor propriu.

În lucru, diferența dintre forme se vede în suprafața care atinge îmbinarea. Un vârf fin intră între pini apropiați, dar transferă mai puțină căldură; o daltă sau o teșitură mai lată încălzește mai repede un pad ori un fir, însă cere mai mult spațiu.

Ce primești și ce mai este necesar

Pachetul conține câte un vârf din fiecare model:

• 900M-T-I;
• 900M-T-K;
• 900M-T-B;
• 900M-T-1C;
• 900M-T-2C;
• 900M-T-3C;
• 900M-T-4C;
• 900M-T-1.2D;
• 900M-T-1.6D;
• 900M-T-2.4D;

Pentru utilizare ai nevoie de o stație de lipit cu un mâner compatibil 900M-T, de tip 907. Setul conține numai cele zece vârfuri; stația și mânerul nu sunt incluse.

Compatibilitatea se verifică după mâner și dimensiuni

Formatul este folosit de mânerele de tip 907 și de stațiile Yihua, Aoyue, PT, Zhaoxin, WEP și Repro construite la fel. Printre modelele compatibile se află 936, 937, 937+, 909, 968, 853K, 803, 738, 768, 868D, 898D, 936A, 936D, 852A, 852D, 872D, 872DP și 995DA+, precum și Xytronic LF936D și Quick 236 sau 3102.

Înainte de comandă, compară vârful montat pe mâner cu cele două cote ale setului: Ø6,4 mm la exterior și Ø4 mm alezajul. Potrivirea mecanică este criteriul direct pentru montaj.

Cele zece coduri acoperă forme diferite

Modelele I și B sunt conice, K are o muchie oblică, variantele 1C–4C sunt teșite, iar 1.2D–2.4D sunt dălți. La seria C, numărul este diametrul de 1, 2, 3 sau 4 mm; dălțile au lățimi de 1,2, 1,6 și 2,4 mm.

Nu primești zece exemplare ale aceleiași forme, ci un set din care alegi forma potrivită zonei la care lucrezi, de la contact punctual la o suprafață mai mare, fără să schimbi stația sau mânerul. Dacă îți lipsește o singură formă, vârfurile 900M-T-I, 900M-T-B, 900M-T-1C, 900M-T-3C și 900M-T-2.4D se vând și individual.

Suprafața de contact trebuie potrivită cu îmbinarea

Un con foarte fin ajunge în spații înguste, dar are contact redus cu piesa. Pentru o îmbinare mai mare, o daltă sau o teșitură lată transferă mai multă căldură; forma potrivită te scutește să folosești același vârf la toate lucrările.

• I sau 1C pentru componente SMD mici și pini apropiați;
• 1.6D și 2.4D pentru pad-uri late, fire și zone cu masă metalică mai mare;

Vârfurile 900M-T nu sunt cartușe T12

La 900M-T, elementul de încălzire rămâne în mâner, iar vârful se așază peste el. Un cartuș T12 are încălzitorul și senzorul integrate și folosește altă formă și alt sistem de prindere, așa că acest set nu se montează pe un mâner T12.

Setul este potrivit dacă ai deja o stație cu mâner compatibil 900M-T și vrei să alegi forma vârfului după dimensiunea și accesul la fiecare îmbinare.
