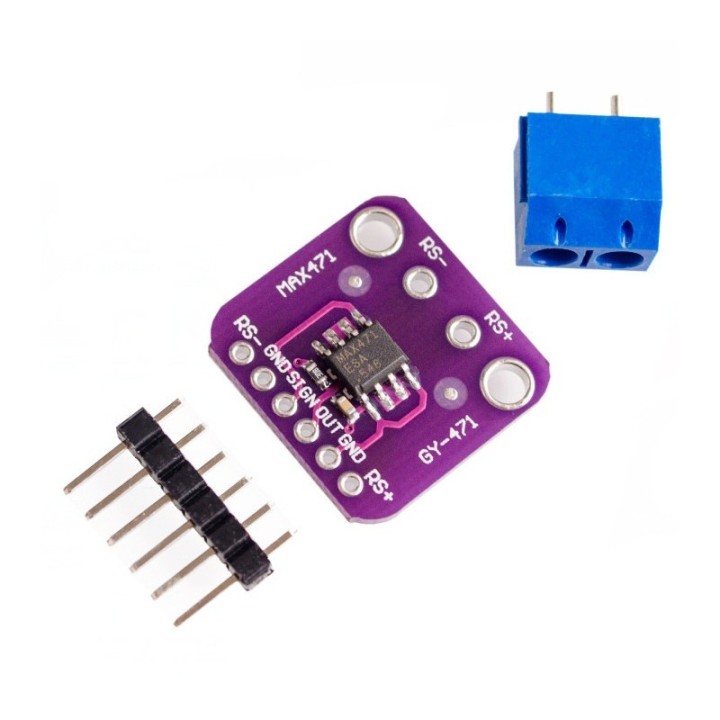

Modul senzor de curent MAX471, ±3 A, ieșire analogică

Modulul MAX471 măsoară curent continuu de până la ±3 A, în ambele sensuri, și scoate o tensiune analogică proporțională cu el, fără I2C: o citești direct pe un pin analogic. Cipul MAX471 are șuntul de 35 mΩ integrat și măsoară high-side, adică pe firul de plus.

În practică, montezi modulul în serie pe firul pozitiv al alimentării. Un pin analogic citește valoarea curentului, iar pinul SIGN îți spune sensul lui, de exemplu încărcarea sau descărcarea unei baterii.

Ce primești și ce mai este necesar

În pachet:

• modulul senzor de curent MAX471, cu ieșire analogică.

Pentru utilizare, ai nevoie separat de:

• cabluri pentru conectarea sursei, consumatorului și plăcii de control;
• o sursă și un consumator pentru circuitul măsurat;
• o placă de control cu intrare analogică;
• un rezistor de pull-up pentru pinul SIGN, dacă vrei să citești sensul curentului;
• breadboard și fire de legătură, dacă lucrezi pe prototip;

Conectezi senzorul în serie pe firul de plus

Legi RS+ la plusul sursei și RS− la plusul consumatorului. Masa sursei, a consumatorului și a plăcii de control trebuie să fie comună.

Ieșirea OUT merge la un pin analogic pentru citirea curentului, iar SIGN la un pin digital dacă vrei să știi direcția. Măsurarea high-side lasă traseul de masă al montajului neatins: șuntul stă pe plus.

Ieșirea OUT este o tensiune proporțională cu curentul

MAX471 nu trimite valori digitale și nu folosește I2C. OUT dă o tensiune proporțională cu curentul, iar conversia în amperi o faci în programul plăcii de control, după factorul de scală al modulului.

Factorul de scală uzual al acestor module este 1 V/A. Factorul exact depinde de rezistorul de ieșire montat pe modul, așa că folosește valoarea potrivită plăcii tale.

ADC-ul plăcii stabilește rezoluția citirii

Citești OUT cu convertorul analog-digital al plăcii, deci rezoluția finală depinde de placa pe care o folosești. Zgomotul și precizia țin de ADC, de alimentare și de montaj, nu doar de cipul MAX471.

Cu o placă de 3,3 V, OUT poate depăși 3,3 V la curentul maxim, cu factorul uzual de 1 V/A. Atunci limitezi domeniul de curent sau pui un divizor de tensiune înaintea intrării analogice.

Domeniul de ±3 A nu înlocuiește protecția la supracurent

MAX471 măsoară curentul, nu îl limitează și nu îl întrerupe. Nu îl folosi ca protecție pentru un motor, o baterie sau o sursă și nu depăși curentul indicat pentru modul.

Cipul este bidirecțional: OUT arată cât de mare este curentul, iar SIGN în ce sens curge.

Modulul MAX471 este potrivit pentru prototipuri, proiecte educaționale și montaje în care vrei să urmărești analogic consumul sau încărcarea unei baterii. Îl alegi când o ieșire analogică simplă îți ajunge; pentru citiri digitale de tensiune, curent și putere pe I2C, vezi modulele INA219 (GY-219 sau placa albastră).
