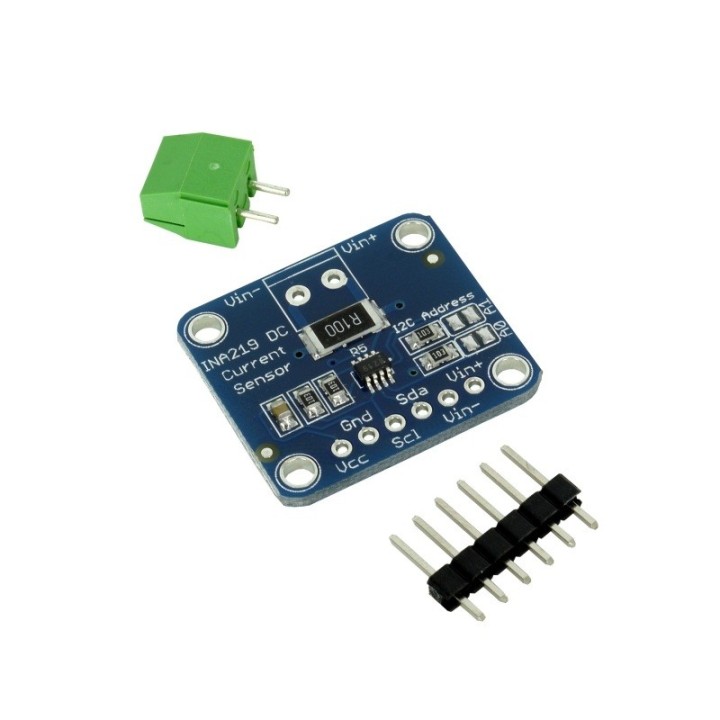

Senzor de curent INA219 cu interfață I2C, placă albastră

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-SNZ-INA219-BLU
  • Nou
Senzor de curent INA219 I2C, placă albastră | Letcon

23,99 lei

Toate taxele incluse

Variantă

În stoc

Vezi produse similare

Livrare vineri, 11 sept.

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

3,3 V 5 V

Interfață

I2C

Măsoară

Curent

Descriere

Placa albastră INA219 măsoară tensiunea, curentul și puterea unui consumator DC și trimite valorile prin I2C. Cipul INA219 de la Texas Instruments are ADC pe 12 biți: măsoară căderea de tensiune pe șunt și tensiunea magistralei, apoi calculează curentul și puterea.

Montezi modulul în serie pe partea de plus a alimentării: VIN+ la sursă, VIN− la consumator. Măsurarea este bidirecțională, deci vezi atât încărcarea, cât și descărcarea unei baterii.

Ce primești și ce mai este necesar

În pachet:

  • modulul senzor de curent INA219, placă albastră, cu șunt de 0,1 Ω (2 W, 1 %) montat.

Pentru utilizare, ai nevoie separat de:

  • cabluri pentru alimentare și conexiunea I2C;
  • o sursă și un consumator pentru circuitul măsurat;
  • un microcontroler cu interfață I2C;
  • breadboard și fire de legătură, dacă lucrezi pe prototip;

Măsori curentul pe partea de plus a alimentării

INA219 măsoară high-side: șuntul stă pe traseul de plus dintre sursă și consumator. Masa sursei, a consumatorului și a plăcii de control rămâne comună, altfel I2C nu funcționează corect.

Prin această conexiune, modulul citește tensiunea magistralei și căderea de tensiune pe șunt, inclusiv atunci când curentul își schimbă sensul.

I2C îți transmite tensiunea, curentul și puterea

Legi modulul la placa de control prin VCC, GND, SDA și SCL. Valorile se citesc digital pe aceeași magistrală I2C, iar puterea este calculată în cip din tensiune și curent.

Există biblioteci pentru Arduino, ESP32 și Raspberry Pi. Nu ai nevoie de nicio intrare analogică pentru citirea măsurătorilor.

Alimentarea logică este compatibilă cu plăci de 3,3 V și 5 V

Partea de logică lucrează între 3 V și 5,5 V, deci modulul merge cu plăci de 3,3 V sau 5 V. Alimentarea cipului este separată de tensiunea magistralei măsurate.

INA219 poate monitoriza magistrale DC între 0 V și 26 V. Nu confunda limita tensiunii măsurate cu alimentarea logică a modulului.

Adresa I2C se configurează prin A0 și A1

Punțile A0 și A1 de pe placă aleg adresa I2C: 0x40 implicit, apoi 0x41, 0x44 sau 0x45. Mai multe module pot sta pe aceeași magistrală, fiecare cu adresa lui; verifică adresa fiecăruia înainte să le folosești împreună.

Domeniul de curent depinde de șunt și calibrare

Cipul măsoară o cădere pe șunt de până la ±320 mV. Cu șuntul de 0,1 Ω de pe placă rezultă un domeniu de ±3,2 A, cu rezoluție de 0,8 mA.

Ca registrele de curent și putere să dea valori calculate, configurezi calibrarea în software. Domeniul de 26 V este tensiunea magistralei, nu curentul maxim suportat de șunt.

Placa albastră INA219 este potrivită pentru monitorizarea consumului în proiecte cu baterii, motoare, încărcătoare, panouri solare și microcontrolere, când vrei măsurători digitale pe I2C fără un ampermetru separat în circuit. Varianta GY-219 (placă mov) are același cip și același șunt; pentru o ieșire analogică simplă, vezi modulul MAX471.

Specificații tehnice

Cip INA219, Texas Instruments
Tip măsurare High-side, bidirecțională
Tensiune magistrală 0–26 V DC
Cădere pe șunt Până la ±320 mV
Șunt 0,1 Ω
Domeniu de curent ±3,2 A, rezoluție 0,8 mA
Rezoluție ADC 12 biți
Mărimi măsurate sau calculate Tensiune, curent și putere
Interfață I2C
Pini de adresare A0 și A1
Adrese I2C 0x40 (implicit), 0x41, 0x44, 0x45
Alimentare logică 3–5,5 V
Toleranță șunt 1 %

Detalii produs

Marcă Letcon
Cod LC-SNZ-INA219-BLU
În stoc 2 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Modulul măsoară tensiunea magistralei și curentul care trece prin șunt. Puterea este calculată în cip pe baza acestor valori și transmisă prin I2C.
