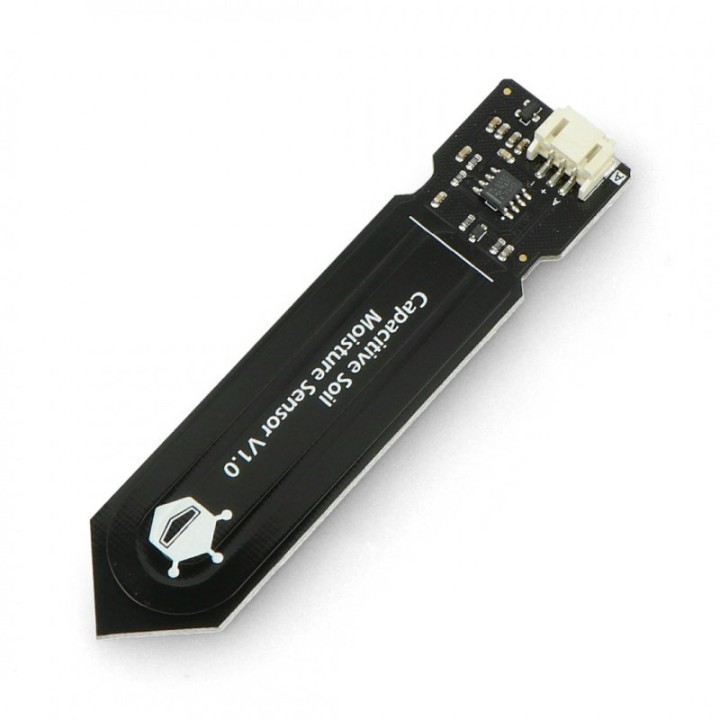

Senzorul măsoară capacitatea dintre două suprafețe conductoare izolate de pe placă, capacitate care crește odată cu apa din sol. Un oscilator și un filtru transformă această capacitate într-o tensiune pe pinul AOUT, pe care o citești cu o intrare analogică: tensiunea scade când solul este mai umed.
Placa are 98 × 23 mm, se alimentează la 3,3–5,5 V și are un conector JST PH2.0 cu 3 pini: AOUT, GND, VCC. Cablul inclus face trecerea la fire Dupont mamă, pentru breadboard sau direct în pinii plăcii.
Ce primești și ce mai este necesar
În pachet primești:
- senzorul capacitiv de umiditate a solului v2.0;

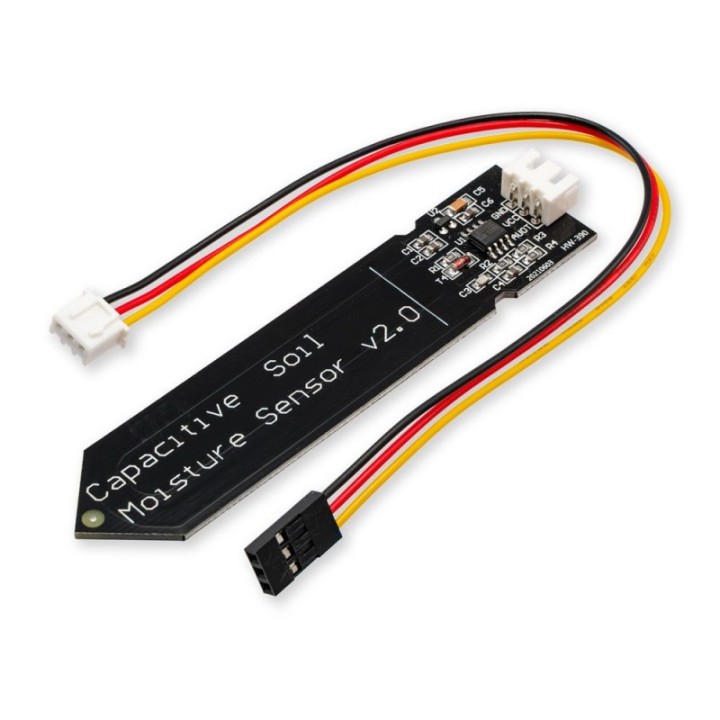

- cablul de conectare cu 3 fire, de la conectorul JST la fire Dupont.
Pentru utilizare mai ai nevoie separat de:
- o placă de dezvoltare cu intrare analogică, sau un convertor analog-digital pentru Raspberry Pi;
- alimentare de 3,3–5,5 V din placa folosită.
Fără electrozi expuși
Senzorii rezistivi trec curent prin pământ între două lame metalice, care se corodează în câteva săptămâni. Aici electrozii sunt sub un strat izolator, iar măsurarea este capacitivă, deci senzorul rămâne stabil și în ghivece udate des.
Linia de separare de pe placă arată până unde poate intra senzorul în pământ; componentele electronice din partea de sus trebuie să rămână uscate.
Ieșirea analogică se calibrează
Senzorul nu dă un procent de umiditate, ci o tensiune: mai mare în aer și în sol uscat, mai mică în apă și în sol umed. Notează valoarea citită cu senzorul în aer și cu senzorul în apă până la linie și transformă citirile într-un procent între aceste două repere.
Valorile depind și de tipul solului, de adâncimea de introducere și de cât de compact este pământul, deci calibrează în condițiile reale ale proiectului.
Se citește cu o intrare analogică
Cu Arduino, ESP32 sau Pico conectezi AOUT la o intrare analogică. Raspberry Pi nu are convertor analog-digital, deci pentru el ai nevoie de un modul ADC între senzor și placă.
Senzorul capacitiv de umiditate a solului este potrivit dacă vrei să decizi când udăm o plantă sau să înregistrezi umiditatea solului în timp, cu un senzor care nu se strică în pământ.
