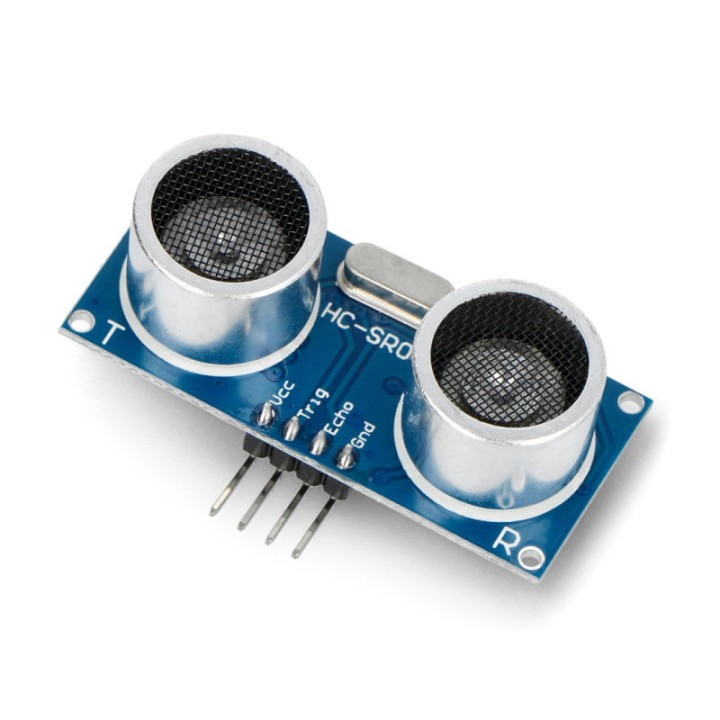

Senzor ultrasonic de distanță HC-SR04
- Nou
- Stoc epuizat
Senzor ultrasonic de distanță HC-SR04 imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
5 V
Interfață
Digitală (Trig/Echo)
Pinout HC-SR04 (4 pini) · 4 pini
5V
GND
GPIO
1
VCC (5 V)
2
Trig
3
Echo
4
GND
Descriere
HC-SR04 măsoară distanța cu ultrasunete: ținut pinul Trig sus 10 µs, modulul emite o salvă de opt impulsuri la 40 kHz, apoi ridică pinul Echo pe durata dintre emisie și ecou. Împărțiți durata în microsecunde la 58 și aveți centimetri — două linii de cod, doi pini digitali.
De aceea este senzorul din fiecare robot care ocolește obstacole și din fiecare primă lecție de măsurare fără contact: ieftin, robust și documentat peste tot. Modulul din această listare este specificat pentru 2–200 cm; fișa de catalog a designului HC-SR04 indică până la 4 m în condiții ideale, cu țintă netedă de cel puțin 0,5 m².
Practic: alimentarea este de 5 V, iar Echo scoate semnal la nivel TTL de 5 V — pe plăcile cu intrări de 3,3 V reduceți nivelul pe Echo (de exemplu cu un divizor de tensiune). Suprafețele moi sau puternic înclinate atenuează ecoul, iar fișa recomandă un ciclu de măsurare de minimum 60 ms, ca ecoul unei măsurători să nu se suprapună peste următoarea.
Specificații tehnice
| Interval de măsurare | 2–200 cm (specificația modulului); designul HC-SR04 este dat de catalog până la 4 m în condiții ideale |
|---|---|
| Precizie | Până la 3 mm |
| Unghi de măsurare | 15° |
| Frecvență de lucru | 40 kHz |
| Declanșare | Impuls TTL de 10 µs pe Trig |
| Ieșire | Impuls pe Echo, durată proporțională cu distanța (µs / 58 = cm) |
| Ciclu de măsurare recomandat | ≥ 60 ms |
| Alimentare | 5 V, 15 mA |
| Dimensiuni | 45 × 20 × 15 mm |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-SNZ-HCSR04 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Alimentarea senzorului rămâne la 5 V, iar Echo scoate semnal TTL la nivelul alimentării, deci pentru intrări de 3,3 V se reduce nivelul pe Echo, cel mai simplu cu un divizor din două rezistențe. Pinul Trig poate fi comandat direct.
Modulul din această listare este specificat pentru 2–200 cm. Fișa de catalog a designului HC-SR04 menționează până la 4 m, dar numai în condiții ideale: suprafață netedă, perpendiculară, de cel puțin 0,5 m².
Măsurați durata în microsecunde cât Echo stă sus și împărțiți la 58 pentru centimetri (sau la 148 pentru inch). Formula vine direct din fișa de catalog a senzorului.
Materialele moi (textile, burete) absorb ultrasunetele, iar suprafețele înclinate reflectă ecoul pe lângă receptor. Fișa cere și un ciclu de minimum 60 ms între măsurători, altfel ecourile se suprapun.
