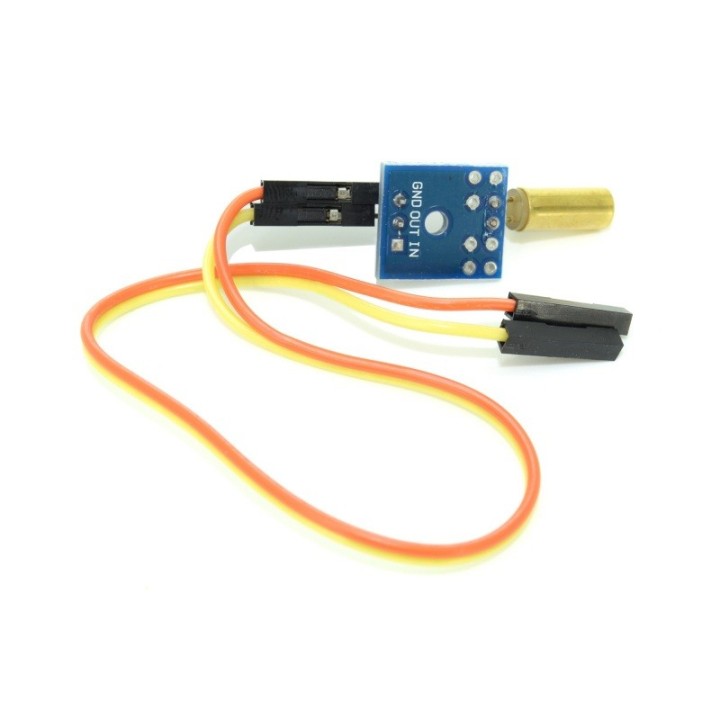

Modul senzor de înclinare cu comutator cu bilă SW-520D

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-SNZ-TILT-SW520D
  • Nou
Senzor de înclinare SW-520D cu bilă | Letcon

5,90 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare marți, 15 sept.

dacă comanzi în 13h 52m

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

12 V 3,3 V 5 V

Interfață

Digital

Măsoară

Înclinare

Descriere

Modulul senzor de înclinare SW-520D este un comutator mecanic cu două bile conductoare, citit ca o intrare digitală: în poziție verticală bilele închid contactul dintre pini, iar când modulul este înclinat contactul se deschide. Rezultatul este o stare digitală, nu o măsurare continuă a unghiului.

Așa afli dacă un obiect și-a schimbat poziția fără accelerometru și fără un protocol de comunicație. Modulul lucrează ca un contact acționat de orientare, pe care îl urmărești printr-o intrare digitală.

Ce primești și ce mai este necesar

Pachetul conține modulul senzor de înclinare cu SW-520D.

Pentru folosire mai ai nevoie separat de:

  • o placă de dezvoltare sau un circuit de control cu intrare digitală;
  • fire de legătură potrivite montajului;
  • alimentarea plăcii sau a circuitului de control;
  • elemente de prindere, dacă vrei să fixezi modulul în proiect;

SW-520D detectează o schimbare de poziție, nu un unghi exact

Răspunsul este de tip înclinat sau neînclinat. Nu dă o valoare în grade și nu poate arăta precis unghiul, direcția ori viteza mișcării; pentru astfel de măsurători ai nevoie de un accelerometru, cum este MPU-6050.

Modulul este potrivit când proiectul trebuie doar să reacționeze la ridicarea, răsturnarea sau căderea unui obiect. Poziția în care îl fixezi stabilește orientarea pe care circuitul o consideră normală.

Ieșirea se citește ca un contact digital

Modulul nu are nevoie de bibliotecă software și nu transmite date prin I2C, SPI sau UART. În program urmărești schimbarea de stare a intrării digitale, la fel ca la citirea unui buton mecanic.

Comutatorul poate fi folosit în circuite logice de 3,3 V sau 5 V, cu respectarea nivelului acceptat de placa folosită. Limita maximă recomandată pentru modul este de 12 V, dar asta nu înseamnă că intrarea microcontrolerului poate primi 12 V.

Citirea trebuie stabilizată în apropierea pragului

Bilele se mișcă liber în capsulă și pot atinge contactele de mai multe ori într-un interval scurt, mai ales când modulul este mișcat sau stă aproape de poziția de comutare. Semnalul poate avea un tremur ca al unui buton mecanic.

Stabilizezi citirea în program printr-o scurtă întârziere după schimbarea stării sau confirmând aceeași valoare în mai multe citiri la rând.

Formatul compact simplifică montarea în proiect

Placa măsoară 16 × 14 mm și are un orificiu de montare. Fixarea plăcii împiedică schimbarea accidentală a orientării de referință.

Îl poți folosi pentru:

  • alarme declanșate la ridicarea sau răsturnarea unui obiect;
  • detectarea căderii unui robot;
  • lămpi și obiecte care reacționează la înclinare;
  • jucării și instalații interactive;
  • prototipuri cu o condiție simplă de poziție;

Modulul SW-520D este potrivit pentru proiecte în care ai nevoie de o detecție binară a înclinării, într-un format compact și fără prelucrarea datelor unui senzor inerțial.

Specificații tehnice

Tip produs Modul senzor de înclinare
Element sensibil Comutator mecanic SW-520D
Principiu de funcționare Contact acționat de bile conductoare
Număr de bile conductoare 2
Tip ieșire Digitală
Informație detectată Schimbarea poziției sau înclinarea
Măsurarea unghiului Nu
Contact în poziție verticală Închis
Contact în poziție înclinată Deschis
Rezistența contactului < 10 Ω
Tensiune maximă recomandată 12 V
Dimensiuni modul 16 × 14 mm
Orificiu de montare Da
Bibliotecă software necesară Nu
Calibrare necesară Nu

Detalii produs

Marcă Letcon
Cod LC-SNZ-TILT-SW520D
În stoc 4 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Nu. SW-520D funcționează ca un comutator și indică doar schimbarea dintre două stări. Pentru măsurarea unghiului sau a accelerației ai nevoie de un accelerometru.
