Senzor de presiune barometrică și temperatură BMP280 (GY-BMP280, I2C/SPI)

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-SNZ-BMP280
  • Nou
Senzor BMP280 GY, presiune și temperatură | Letcon

9,99 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare vineri, 11 sept.

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

3,3 V

Interfață

I2C SPI

Măsoară

Presiune Temperatură

Descriere

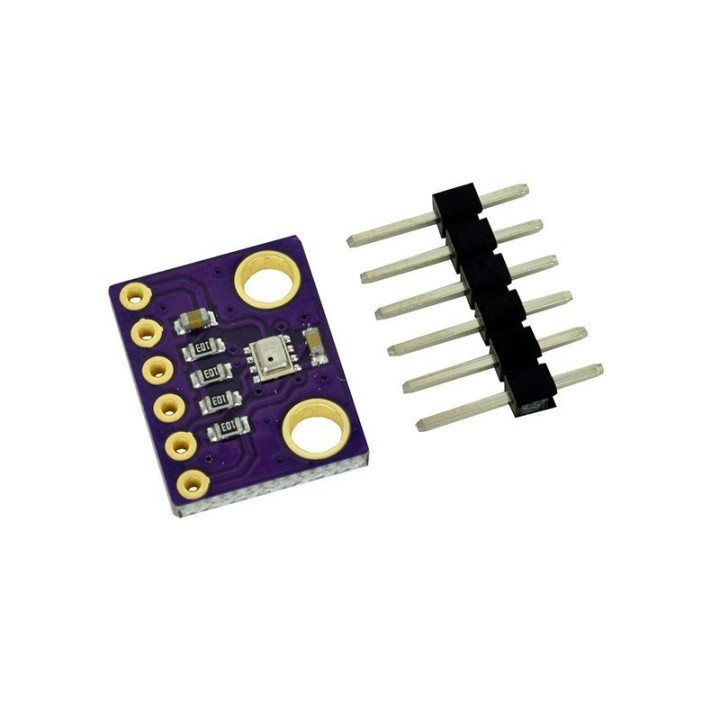

Modulul GY-BMP280 are senzorul Bosch BMP280 pentru presiune barometrică și temperatură, pe I2C sau SPI, alimentat la 3,3 V. Senzorul MEMS piezorezistiv măsoară presiunea absolută între 300 și 1100 hPa, cu o precizie absolută de ±1 hPa la 0–65 °C, și temperatura între −40 și +85 °C.

Din variațiile de presiune urmărești tendințe meteo și schimbări de nivel. Precizia relativă de ±0,12 hPa corespunde unei diferențe de altitudine de aproximativ ±1 m în condițiile de test, iar filtrul IIR reduce perturbațiile scurte.

Ce primești și ce mai este necesar

Pachetul conține un modul GY-BMP280 cu senzor BMP280.

Pentru folosire alegi separat:

  • o placă de dezvoltare sau un microcomputer cu I2C ori SPI;
  • fire de conexiune potrivite montajului;
  • un convertor de nivel logic, dacă folosești un controler cu semnale de 5 V;
  • opțional, un breadboard pentru prototipare.

BMP280 măsoară presiunea și temperatura, nu și umiditatea

Nu măsoară umiditatea relativă: pentru o stație meteo care are nevoie și de această valoare, alege BME280. Pentru un barometru, altimetru sau detector de schimbare a nivelului, BMP280 acoperă ce trebuie.

Alegi I2C pentru cablare simplă sau SPI pentru viteză

Pe I2C, pinul SCK este folosit drept SCL, iar SDI drept SDA. Adresa este 0x76 cu SDO legat la GND sau 0x77 cu SDO legat la VDDIO. Nu lăsa SDO neconectat, pentru că adresa I2C devine nedefinită.

BMP280 acceptă și SPI cu 3 sau 4 fire, în modurile 00 și 11, până la 10 MHz; I2C poate merge până la 3,4 MHz. Pe SPI, fiecare modul se controlează prin propria linie CS.

Alimentarea la 3,3 V protejează intrările senzorului

Alimentează modulul la 3,3 V. Cipul BMP280 acceptă 1,71–3,6 V pe VDD și 1,2–3,6 V pe VDDIO, deci semnalele de 5 V nu trebuie aplicate direct. Pentru Arduino UNO sau alte plăci cu logică de 5 V, folosește un convertor de nivel bidirecțional.

ESP32 și Raspberry Pi lucrează la 3,3 V și pot comunica direct cu modulul. Oricare ar fi interfața, modulul și placa de control trebuie să aibă masa comună.

Modurile de lucru echilibrează consumul și frecvența măsurărilor

În modul forced, senzorul face o măsurare și revine în sleep, potrivit pentru loggere și montaje alimentate din baterie. Consumul tipic al cipului este de aproximativ 2,7 µA la o măsurare pe secundă și de 0,1 µA în sleep.

Modul normal face măsurări periodice, cu intervale configurabile între 0,5 și 4.000 ms. Poți regla supraeșantionarea și filtrul IIR ca să alegi între consum redus, răspuns rapid și fluctuații mai mici ale valorilor citite.

Altitudinea se calculează din presiune și o referință locală

BMP280 nu dă direct altitudinea. O calculezi în software din presiunea măsurată și presiunea de referință la nivelul mării; dacă vremea schimbă presiunea atmosferică, se schimbă și altitudinea absolută calculată.

Temperatura citită este influențată de temperatura plăcii și de autoîncălzirea senzorului. O poți folosi pentru compensarea măsurării și monitorizare generală, dar nu înlocuiește un senzor de temperatură ambientală montat departe de sursele de căldură.

Modulul GY-BMP280 este potrivit dacă vrei să adaugi unui proiect măsurarea presiunii, urmărirea variațiilor de nivel sau funcții de barometru, pe I2C ori SPI.

Specificații tehnice

Senzor Bosch BMP280
Tip măsurare Presiune barometrică absolută și temperatură
Tehnologie MEMS piezorezistivă
Interval de presiune 300–1100 hPa
Precizie absolută a presiunii ±1 hPa la 0–65 °C
Precizie relativă a presiunii ±0,12 hPa la 700–900 hPa și 25–40 °C, echivalent cu aproximativ ±1 m
Rezoluție presiune 0,0016 hPa în modul ultra-high-resolution
Interval de temperatură −40…+85 °C
Precizie temperatură ±0,5 °C la 25 °C; ±1 °C la 0–65 °C
Rezoluție temperatură 0,01 °C
Interfețe I2C; SPI cu 3 sau 4 fire
Adrese I2C 0x76 sau 0x77, selectate prin SDO
Viteză I2C Până la 3,4 MHz
Viteză SPI Până la 10 MHz
Moduri SPI 00 și 11
Alimentare modul 3,3 V
Alimentare cip VDD: 1,71–3,6 V; VDDIO: 1,2–3,6 V
Consum tipic al cipului 2,7 µA la 1 Hz; 0,1 µA în sleep
Moduri de funcționare Sleep, forced și normal
Dimensiuni cip 2,0 × 2,5 × 0,95 mm, capsulă LGA cu 8 pini

Detalii produs

Marcă Letcon
Cod LC-SNZ-BMP280
În stoc 4 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Nu. BMP280 măsoară presiunea barometrică și temperatura. Dacă proiectul tău are nevoie și de umiditate relativă, poți folosi un senzor BME280.
