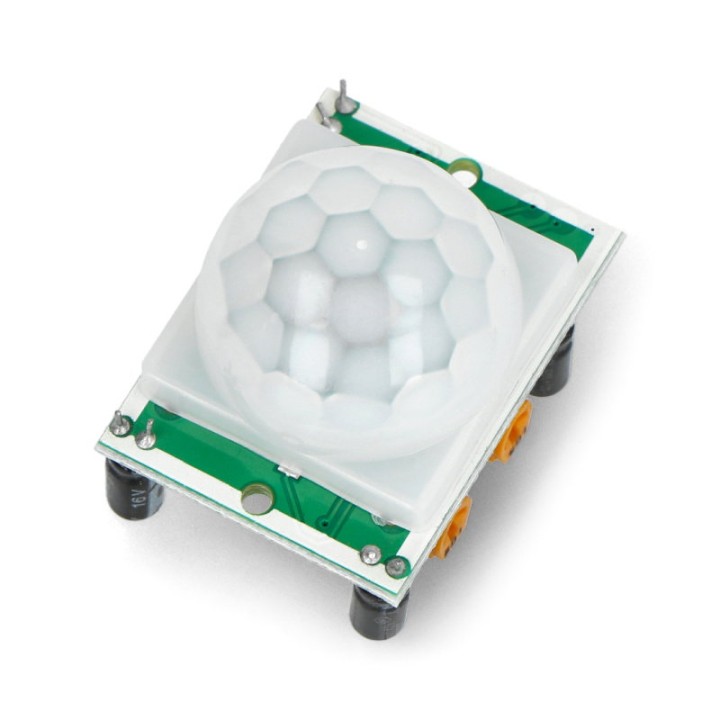

Senzor de mișcare PIR HC-SR501
- Nou
Senzor de mișcare PIR HC-SR501 imagini
Livrare vineri, 11 sept.
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
12 V 5 V
Interfață
Digital
Măsoară
Mișcare
Descriere
Senzorul de mișcare PIR HC-SR501 detectează corpurile calde care se mișcă și dă un semnal digital de 3,3 V, la o alimentare de 5–20 V DC. Elementul piroelectric și circuitul de control BISS0001 stau în spatele unei lentile emisferice de 23 mm, care adună radiația infraroșie din fața senzorului; schimbările produse de un corp cald în mișcare sunt detectate la aproximativ 3–7 m, în funcție de reglaj.
Citești ieșirea OUT: 3,3 V când este detectată mișcare și 0 V în repaus. Două potențiometre reglează sensibilitatea și durata semnalului activ, iar setarea H/L stabilește dacă mișcarea continuă prelungește sau nu declanșarea.
Ce primești și ce mai este necesar
Pachetul conține un modul senzor de mișcare PIR HC-SR501. Alimentatorul, cablurile și carcasa nu sunt incluse. Pentru a-l folosi pregătești separat, în funcție de proiect:
- o sursă de 5–20 V DC sau o placă cu o linie de 5 V;
- fire cu conector mamă pentru VIN, OUT și GND;
- o placă cu intrare digitală, dacă vrei să prelucrezi semnalul;
- o carcasă sau un suport, dacă faci un montaj permanent;
Conectarea folosește doar VIN, OUT și GND
Legi alimentarea la VIN și GND, apoi OUT la o intrare digitală. Ieșirea urcă la 3,3 V la mișcare și revine la 0 V în repaus, deci o citești cu Arduino, STM32 sau Raspberry Pi fără o magistrală de comunicație ori o adresă de configurat.
Reglezi separat raza și durata semnalului
Potențiometrul T2 reglează sensibilitatea, cu o distanță de detecție de aproximativ 3–7 m, iar T1 durata semnalului activ, până la aproximativ 5 minute. După alimentare, lasă modulului circa un minut pentru inițializare; în acest interval ieșirea poate comuta de până la trei ori.
H și L răspund diferit la mișcarea continuă
În modul H, setarea implicită, fiecare detecție prelungește nivelul înalt, iar temporizarea pornește din nou de la ultima mișcare. În modul L, ieșirea este activată o singură dată pentru durata stabilită, fără ca mișcarea rămasă în câmp să prelungească semnalul.
Poziția senzorului influențează detecția
HC-SR501 detectează mișcarea, nu confirmă continuu prezența unei persoane nemișcate. Trecerea laterală prin câmp este sesizată mai ușor decât apropierea directă de lentilă; evită lumina îndreptată spre modul și curenții puternici de aer, care pot produce declanșări false.
HC-SR501 se potrivește în automatizări de interior
Folosești modulul când o schimbare simplă de nivel logic trebuie să declanșeze o acțiune după detectarea mișcării:
- aprinderea automată a iluminatului;
- alarme și detectoare de mișcare pentru încăperi;
- activarea unui afișaj, ventilator sau altă automatizare;
- proiecte educaționale de robotică și control;
HC-SR501 este potrivit dacă ai nevoie de un detector de mișcare reglabil, cu ieșire digitală simplă, legat direct la un proiect cu microcontroler sau Raspberry Pi.
Specificații tehnice
| Tip senzor | PIR piroelectric, detector de mișcare |
|---|---|
| Model | HC-SR501 |
| Circuit de control | BISS0001 |
| Tensiune de alimentare | 5–20 V DC |
| Pini | VIN, OUT, GND |
| Tip ieșire | Digitală |
| Nivel logic înalt | 3,3 V |
| Nivel logic scăzut | 0 V |
| Distanță de detecție | Aproximativ 3–7 m, reglabilă |
| Durata semnalului activ | Reglabilă, până la aproximativ 5 min |
| Reglaje | Sensibilitate T2 și durată T1 |
| Moduri de declanșare | H – repetabil; L – nerepetabil |
| Mod implicit | H, declanșare repetabilă |
| Inițializare după alimentare | Aproximativ 1 min |
| Dimensiuni placă | 32 × 24 mm |
| Dimensiuni lentilă | Ø23 mm |
| Temperatură de funcționare | –15…+70 °C |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-SNZ-HCSR501 |
| În stoc | 10 Produse |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Nu. Alimentarea modulului trebuie să fie cuprinsă între 5 și 20 V DC, fiind folosită frecvent o linie de 5 V. Valoarea de 3,3 V se referă la nivelul logic al ieșirii OUT.
Da. Conectezi OUT la o intrare digitală și unești masa modulului cu masa plăcii. Ieșirea oferă 3,3 V la detecție și 0 V în repaus.
HC-SR501 este un detector de mișcare, nu un senzor pentru confirmarea continuă a prezenței. O persoană rămasă nemișcată nu produce schimbările de radiație infraroșie necesare unei noi declanșări.
În modul H, mișcările succesive mențin ieșirea activă și repornesc temporizarea. În modul L, fiecare detecție generează o singură activare, care nu este prelungită de mișcarea continuă.
Modulul are nevoie de aproximativ un minut pentru inițializare și poate comuta ieșirea de până la trei ori în acest interval. Ignoră semnalul inițial înainte de a începe detecția propriu-zisă.
