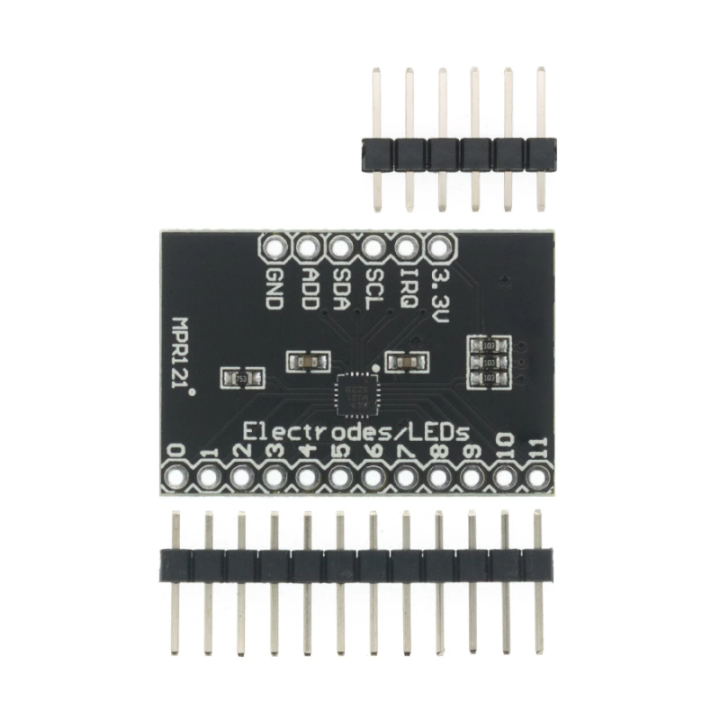

Senzor tactil capacitiv MPR121 cu 12 electrozi, I2C

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-SNZ-MPR121
  • Nou
  • Stoc epuizat
Salvează la favorite
Senzor tactil capacitiv MPR121 cu 12 electrozi, I2C

11,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V

Interfață

I2C

Măsoară

Atingere

Pinout Conector de control (6 pini) · 6 pini

3V3 GND GPIO I2C / SPI / UART
1 GND
2 ADD (adresă I2C)
3 SDA
4 SCL
5 IRQ (întrerupere, activ LOW)
6 3,3 V

Pinout Electrozi 0–11 (12 pad-uri) · 12 pini

1 Electrod 0
2 Electrod 1
3 Electrod 2
4 Electrod 3
5 Electrod 4
6 Electrod 5
7 Electrod 6
8 Electrod 7
9 Electrod 8
10 Electrod 9
11 Electrod 10
12 Electrod 11

Documentație

Tutoriale & proiecte

Descriere

MPR121 măsoară capacitatea fiecărui electrod și decide, cu praguri de atingere și de eliberare configurabile, dacă electrodul este atins. Rezultatul se citește prin I2C, iar pinul IRQ, activ în 0 logic, îți semnalează orice schimbare fără să interoghezi permanent modulul. Cei 12 electrozi pot forma și un al treisprezecelea electrod virtual, folosit pentru detecția apropierii.

În practică, lipești barete de pini, conectezi GND, 3,3 V, SDA și SCL la placa ta și lipești câte un fir de la fiecare pad numerotat de la 0 la 11 la electrodul dorit. Bibliotecile existente pentru Arduino și CircuitPython citesc starea celor 12 canale cu câteva linii de cod.

Ce primești și ce mai este necesar

În pachet primești:

  • modulul MPR121 cu 12 pad-uri pentru electrozi;
  • două barete de pini, nelipite.

Pentru utilizare mai ai nevoie separat de:

  • o placă de dezvoltare cu I2C la 3,3 V sau un convertor de nivel pentru plăcile de 5 V;
  • electrozi: folie de cupru, bandă conductoare, pini, fructe sau orice obiect conductor;
  • letcon și fludor pentru barete și pentru firele electrozilor.

Funcționează la 3,3 V, fără regulator pe placă

Modulul nu are regulator de tensiune, deci alimentezi direct circuitul MPR121: 2,5–3,6 V pentru funcționarea normală. Nu conecta pinul de 3,3 V la 5 V.

Liniile SDA, SCL și IRQ lucrează la același nivel de 3,3 V. Cu un Arduino UNO sau Nano ai nevoie de un convertor de nivel logic bidirecțional; cu ESP32, Raspberry Pi Pico sau alte plăci de 3,3 V îl legi direct.

Patru adrese I2C, din pinul ADD

Adresa implicită este 0x5A, cu pinul ADD la GND. Legat la 3,3 V, SDA sau SCL, pinul ADD alege 0x5B, 0x5C sau 0x5D, deci poți pune până la patru module pe aceeași magistrală și ai 48 de electrozi.

Fiecare electrod are propriile praguri de atingere și de eliberare, iar controlerul compensează automat deriva lentă a capacității, de exemplu din cauza umidității.

Electrozii neutilizați pot comanda LED-uri

Intrările 4–11 pot fi configurate ca ieșiri pentru LED-uri sau ca GPIO, dacă nu ai nevoie de toți cei 12 electrozi. Este util pentru un buton tactil care se și aprinde când este atins.

Consumul este mic: în jur de 29 µA la o perioadă de eșantionare de 16 ms și 3 µA în modul oprit, deci modulul se potrivește și în montaje pe baterie.

Electrodul contează la fel de mult ca modulul

Un electrod mare și izolat de masă dă un semnal clar; o pistă subțire lângă un plan de masă dă un semnal slab. Ține firele spre electrozi scurte și departe de conductoare de alimentare, și lasă modulul să-și calibreze pragurile la pornire, fără mâna pe electrozi.

Modulul MPR121 este potrivit dacă vrei butoane tactile fiabile, o tastatură capacitivă sau detecție de apropiere într-un proiect cu o placă de 3,3 V sau cu un convertor de nivel.

Specificații tehnice

Circuit integrat MPR121, controler de atingere capacitivă
Număr de electrozi 12, pad-uri 0–11
Electrod virtual Al 13-lea, pentru detecția apropierii
Interfață I2C, până la 400 kHz
Adrese I2C 0x5A, 0x5B, 0x5C sau 0x5D, din pinul ADD
Tensiune de alimentare 2,5–3,6 V, fără regulator pe modul
Nivel logic 3,3 V
Consum Circa 29 µA la eșantionare de 16 ms; 3 µA oprit
Semnal de întrerupere IRQ, activ în 0 logic
Praguri Configurabile individual, atingere și eliberare
Funcții suplimentare Intrările 4–11 utilizabile ca ieșiri LED sau GPIO
Pini de conectare GND, ADD, SDA, SCL, IRQ, 3,3 V
Barete de pini 2, incluse, nelipite

Detalii produs

Marcă Letcon
Cod LC-SNZ-MPR121

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Nu direct: modulul funcționează la 3,3 V și nu are regulator. Alimentează-l din pinul de 3,3 V al plăcii și treci SDA și SCL printr-un convertor de nivel logic. Cu plăci de 3,3 V îl conectezi direct.
