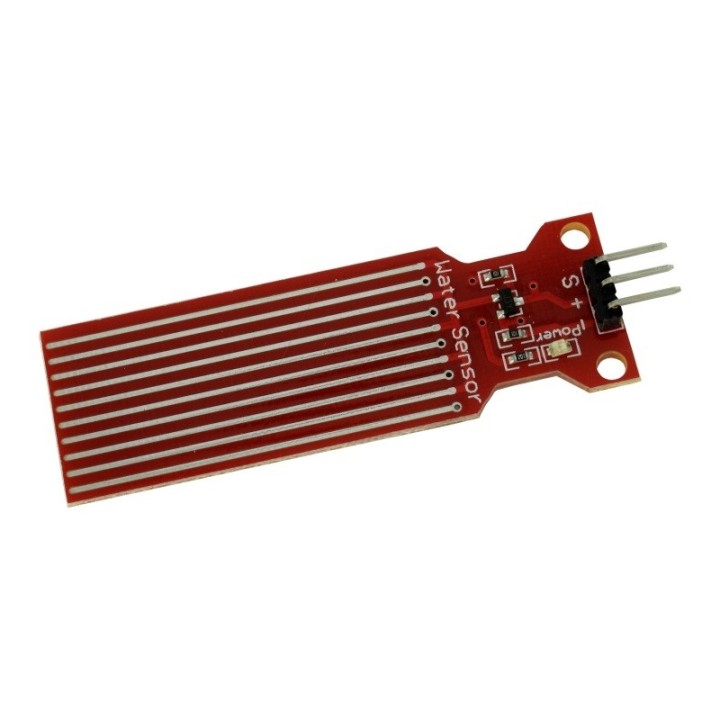

Senzorul de nivel al apei este o plăcuță cu trasee conductoare expuse, pe o zonă de detecție de 40 × 16 mm, cu ieșire analogică: apa crește conducția dintre trasee, iar tensiunea de ieșire urcă odată cu porțiunea acoperită. Se alimentează la 3–5 V c.c., cu un curent de lucru sub 20 mA.
Citești semnalul cu intrarea ADC a plăcii și stabilești în program pragurile pentru uscat, nivel scăzut sau nivel ridicat. Cursa utilă este de 40 mm, deci senzorul arată niveluri relative; nu înlocuiește un instrument care măsoară exact în centimetri.
Ce primești și ce mai este necesar
Primești un senzor de nivel al apei.
Pentru montaj ai nevoie separat de:
- o placă de dezvoltare sau un microcontroler cu intrare analogică;
- fire de legătură potrivite proiectului;
În proiectele obișnuite, alimentarea de 3–5 V c.c. vine de la placa de dezvoltare.
Semnalul analogic îți lasă pragurile în software
Citești valoarea brută prin ADC și alegi pragurile după câteva probe în vasul și cu apa folosite în proiect, pentru că rezultatul depinde de lichid, de temperatură și de starea traseelor.
Senzorul de nivel al apei se conectează la plăci cu intrare ADC
Poți folosi senzorul cu Arduino, ESP32 sau Raspberry Pi Pico. Îl alimentezi la tensiunea plăcii, între 3 și 5 V, iar semnalul analogic intră într-un pin ADC. La alimentare de 3,3 V, tensiunea de ieșire rămâne sub acest nivel.
Zona de 40 mm este pentru praguri locale
Zona activă măsoară 40 × 16 mm, iar placa are 62 × 20 × 8 mm. Formatul este potrivit pentru alarme de apă, vase mici, rezervoare de udare și avertizare la prea-plin sau nivel scăzut, când ai nevoie de o stare ori de câteva praguri. Pentru nivelul unui rezervor măsurat de sus, fără contact cu apa, vezi senzorul ultrasonic etanș JSN-SR04T.
Senzorul lucrează la 10–30 °C și la o umiditate de 10–90 %.
Alimentarea continuă accelerează coroziunea
Traseele metalice stau direct în apă, iar ținerea lor sub tensiune grăbește coroziunea electrolitică. Pentru citiri periodice, poți porni alimentarea doar cât citești valoarea și o oprești apoi din program.
Calibrează pragurile în montajul final și verifică-le din când în când, pentru că starea traseelor poate schimba citirea. Senzorul este pentru detecție orientativă și prototipare, nu pentru măsurarea precisă a nivelului.
Este potrivit dacă construiești un proiect cu ADC și vrei să detectezi prezența apei sau câteva trepte relative de nivel, pe o distanță de 40 mm.
