Senzor ultrasonic etanș JSN-SR04T, 20–450 cm
- Nou
Senzor ultrasonic etanș JSN-SR04T, 20–450 cm imagini
Livrare marți, 15 sept.
dacă comanzi în 13h 57m
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
3,3 V 5 V
Interfață
Digital
Măsoară
Distanță
Descriere
Senzorul ultrasonic etanș JSN-SR04T măsoară distanțe de 20–450 cm cu o sondă etanșă, legată printr-un cablu de 2,5 m de placa de comandă, și comunică prin pinii digitali Trig și Echo. Traductorul de 40 kHz emite un impuls acustic, iar modulul transformă timpul până la revenirea ecoului într-un impuls digital pe pinul Echo.
Datorită sondei separate, o poți monta lângă un rezervor sau în exterior și păstra placa electronică într-o zonă uscată.
Ce primești și ce mai este necesar

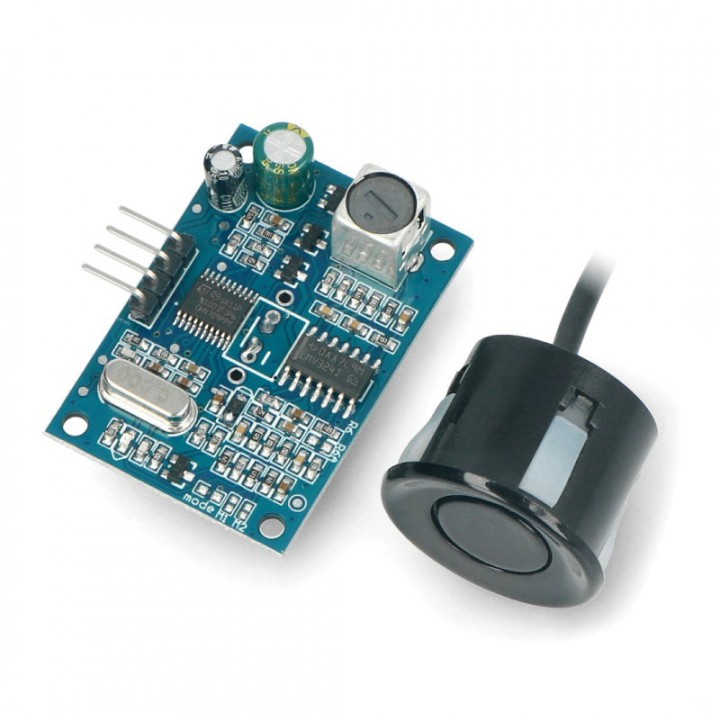

Pachetul conține placa de comandă JSN-SR04T și sonda ultrasonică etanșă, cu cablul de 2,5 m. Pentru conectare mai ai nevoie de:
- o sursă de 3–5,5 V și un controler cu intrări și ieșiri digitale;
- fire pentru pinii VCC, Trig, Echo și GND;
- un divizor rezistiv sau un convertor de nivel pentru Echo, dacă alimentezi modulul la 5 V și intrarea controlerului nu acceptă semnale de 5 V;
Distanța utilă începe la 20 cm
Același traductor emite unda ultrasonică și primește ecoul, iar vibrațiile rămase imediat după emisie creează o zonă moartă. Montează sonda astfel încât obiectul sau suprafața urmărită să rămână la cel puțin 20 cm și în unghiul de măsurare de sub 75°.
Interfața Trig/Echo este compatibilă cu HC-SR04
Placa are patru pini: VCC, Trig, Echo și GND. Pornești o măsurare cu un impuls de 10 µs pe Trig, apoi măsori cât ține nivelul activ de pe Echo; durata este proporțională cu distanța. Poți folosi biblioteci și exemple scrise pentru HC-SR04, ținând cont de intervalul diferit de măsurare.
Etanșă este sonda, nu placa electronică
Sonda și cablul ei pot sta în zone umede, însă placa electronică trebuie ferită de apă. Pentru un montaj exterior permanent ai nevoie de o carcasă potrivită pentru placă.
JSN-SR04T este potrivit pentru măsurări fără contact
Senzorul măsoară distanța până la suprafața din fața sondei, fără contact mecanic. Îl poți folosi în:
- monitorizarea nivelului apei într-un rezervor, cu sonda montată deasupra apei;
- detectarea distanței într-un sistem de parcare;
- măsurarea unui gabarit sau a poziției unui obiect;
- automatizări și proiecte de robotică;
JSN-SR04T este potrivit dacă ai nevoie de o sondă ultrasonică separată de placa electronică și poți respecta distanța minimă de 20 cm. Pentru câteva praguri de nivel într-un vas mic, cu contact direct, vezi senzorul de nivel al apei; pentru măsurări de aproape, un senzor cu zonă moartă mai mică, cum sunt HC-SR04 sau senzorul laser VL53L0X.
Specificații tehnice
| Tip | Senzor ultrasonic de distanță |
|---|---|
| Model | JSN-SR04T |
| Domeniu de măsurare | 20–450 cm |
| Zonă moartă | Sub aproximativ 20 cm |
| Frecvență de lucru | 40 kHz |
| Unghi de măsurare | Sub 75° |
| Interfață | Digitală, Trig/Echo |
| Compatibilitate de protocol | HC-SR04 |
| Tensiune de alimentare | 3–5,5 V |
| Pini | VCC, Trig, Echo, GND |
| Impuls de declanșare | 10 µs pe pinul Trig |
| Semnal de ieșire | Impuls cu durată proporțională cu distanța |
| Sondă | Etanșă |
| Lungimea cablului sondei | 2,5 m |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-SNZ-JSNSR04T |
| În stoc | 1 Produs |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Da. Montezi sonda deasupra apei și scazi distanța măsurată până la suprafață din înălțimea de referință a rezervorului.
Nu. Sonda cu cablul de 2,5 m este etanșă, însă placa electronică trebuie montată într-un loc uscat sau într-o carcasă adecvată.
După emiterea impulsului ultrasonic, traductorul continuă să vibreze pentru scurt timp și nu poate recepționa imediat ecoul. Această zonă moartă trebuie luată în calcul când alegi poziția de montaj.
Da, deoarece modulul utilizează aceeași interfață Trig/Echo. Trebuie însă să configurezi proiectul pentru domeniul de 20–450 cm al senzorului JSN-SR04T.
Da. Îl poți alimenta la 3,3 V, iar nivelul de pe Echo urmează tensiunea de alimentare. Dacă îl alimentezi la 5 V, pune un divizor rezistiv sau un convertor de nivel pe Echo.
