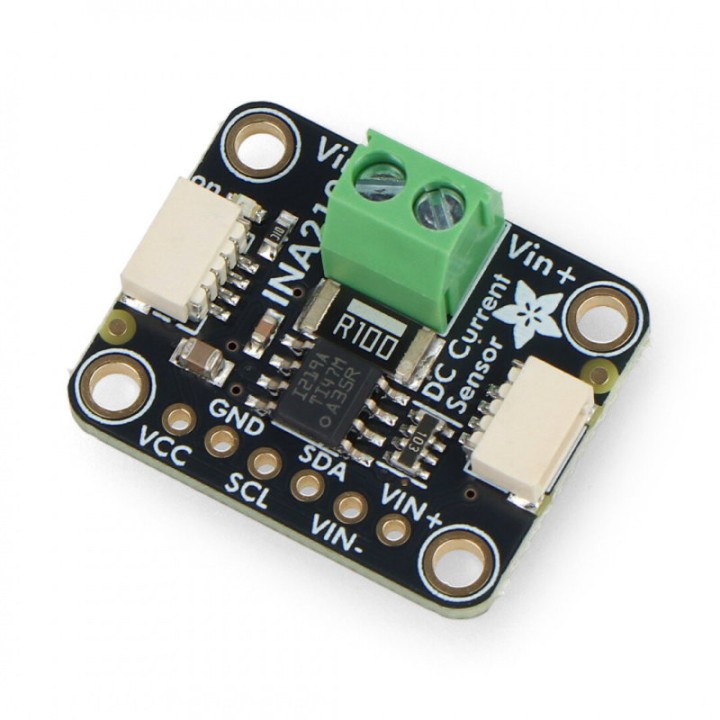

Senzor de curent și putere INA219 (Adafruit, I2C)
- Nou
- Stoc epuizat
Senzor de curent și putere INA219 (Adafruit, I2C) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
3–5 V
Interfață
I2C (STEMMA QT)
Documentație
Descriere
Câți miliamperi trage de fapt proiectul? INA219 răspunde cu cifre: se montează în serie pe firul de plus al alimentării (măsurare „high-side”), citește căderea pe șuntul intern de 0,1 Ω și raportează pe I2C tensiunea magistralei până la 26 V, curentul până la ±3,2 A cu rezoluție de 0,8 mA și puterea rezultată, cu precizie de până la 1 % din ADC-ul pe 12 biți.
Este instrumentul cu care afli dacă montajul pe baterie chiar doarme când crezi că doarme, cât consumă un motor sub sarcină sau dacă panoul solar chiar încarcă. Fiind bidirecțional, vede și curentul de încărcare, și pe cel de descărcare.
Practic: versiunea Adafruit 904 are conectori STEMMA QT / Qwiic pe ambele laturi, deci se înlănțuie cu alți senzori fără lipit; pentru breadboard vin în pachet bareta de pini și un bloc terminal cu șurub pentru firele de forță. Logica acceptă 3–5 V, deci plăcile de 3,3 V și de 5 V sunt deopotrivă acasă, iar cele patru adrese I2C selectabile din jumperi permit patru consumatori monitorizați simultan.
În pachet
- Placă INA219 (Adafruit 904)
- Baretă de pini (6 pini, 2,54 mm)
- Bloc terminal cu șurub de 3,5 mm
Specificații tehnice
| Cip | INA219 (placă Adafruit 904) |
|---|---|
| Măsurare | În serie, pe partea pozitivă (high-side), bidirecțională |
| Tensiune de magistrală | 0–26 V DC |
| Curent | ±3,2 A, rezoluție 0,8 mA |
| Șunt | 0,1 Ω, 1 %, 2 W |
| Precizie | Până la 1 %, ADC pe 12 biți |
| Interfață | I2C, adrese 0x40 / 0x41 / 0x44 / 0x45 (jumperi) |
| Conectori | 2 × STEMMA QT / Qwiic, pini 2,54 mm, bloc terminal 3,5 mm |
| Alimentare logică | 3–5 V |
| Dimensiuni | 25,6 × 20,4 × 4,7 mm |
Detalii produs
| Marcă | Adafruit |
|---|---|
| Cod | LC-SNZ-INA219 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
În serie cu consumatorul, pe firul de plus: alimentarea intră în bornele senzorului și iese spre sarcină, iar INA219 măsoară căderea pe șuntul propriu de 0,1 Ω. Datele pleacă separat, pe I2C, spre placa de dezvoltare.
Da, partea logică acceptă 3–5 V, iar comunicarea este pe I2C; conectorii STEMMA QT / Qwiic permit legarea fără lipit acolo unde placa are un asemenea conector.
Patru pe aceeași magistrală I2C: jumperii de adresă aleg între 0x40, 0x41, 0x44 și 0x45, deci patru consumatori pot fi monitorizați în paralel.
Parțial: rezoluția este de 0,8 mA, deci consumul activ și vârfurile se văd exact, dar curenții de somn de ordinul microamperilor cad sub rezoluția senzorului.
