Modul senzor de curent și putere INA219 GY-219, I2C

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-SNZ-INA219-MOD
  • Nou
Modul INA219 GY-219 I2C pentru curent și putere | Letcon

34,99 lei

Toate taxele incluse

Variantă

În stoc

Vezi produse similare

Livrare vineri, 11 sept.

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

3,3 V 5 V

Interfață

I2C

Măsoară

Curent

Descriere

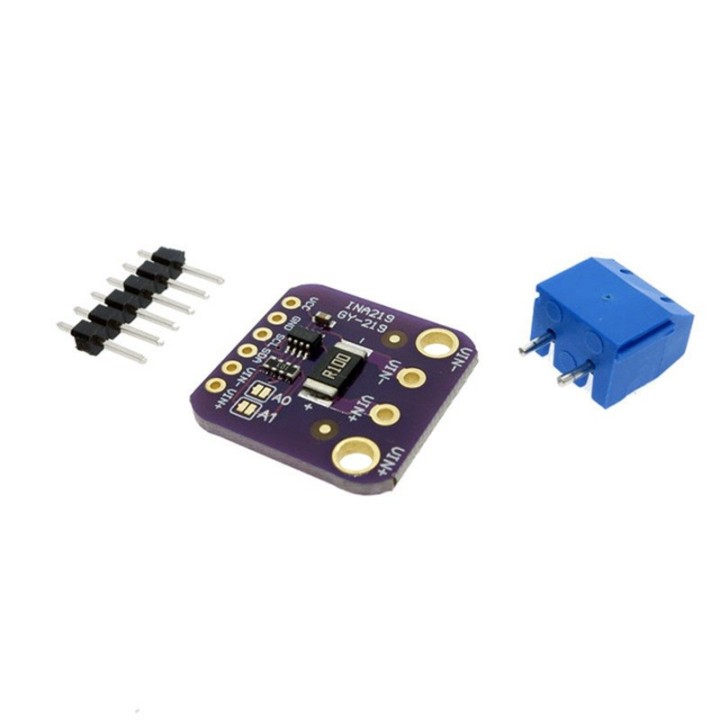

Modulul GY-219 (placă mov) are cipul INA219 de la Texas Instruments: un monitor digital de tensiune, curent și putere, pe I2C. Măsoară căderea de tensiune pe șunt și tensiunea magistralei cu un ADC de 12 biți; tensiunea măsurată poate fi 0–26 V DC, iar logica se alimentează la 3–5,5 V.

Îl pui pe firul de plus al alimentării și citești prin I2C tensiunea, curentul în ambele sensuri și puterea calculată în cip. Așa vezi cât consumă un motor sau o placă și cum se încarcă ori se descarcă o baterie.

Ce primești și ce mai este necesar

În pachet:

  • modulul senzor de curent și putere INA219 GY-219, cu șuntul de 0,1 Ω montat.

Separat, în funcție de montaj, ai nevoie de:

  • o placă de control cu interfață I2C;
  • fire și conectori pentru VCC, GND, SDA, SCL, VIN+ și VIN−;
  • o sursă și un consumator pentru circuitul pe care vrei să îl monitorizezi;

Montajul high-side se face pe firul pozitiv

Legi VIN+ la plusul sursei și VIN− la plusul consumatorului. Modulul măsoară căderea de tensiune pe șuntul de pe traseu; VCC și GND alimentează logica, iar SDA și SCL fac legătura I2C cu placa. Masa sursei și masa plăcii de control rămân comune.

Măsurarea este bidirecțională: poți urmări curentul care intră într-o baterie și pe cel care iese din ea. Dacă inversezi VIN+ și VIN−, se inversează semnul valorii citite.

Domeniul este pentru magistrale DC de până la 26 V

Tensiunea magistralei poate fi între 0 și 26 V DC. INA219 măsoară o cădere de până la ±320 mV pe șunt; cu șuntul de 0,1 Ω de pe modul rezultă un domeniu de ±3,2 A.

Pentru alte domenii de tensiune ori curent ai nevoie de un senzor și de un șunt potrivite aplicației.

Valorile INA219 ajung pe I2C, cu adrese configurabile

Conectezi VCC, GND, SDA și SCL la placa de control, apoi citești prin I2C tensiunea magistralei, tensiunea pe șunt, curentul și puterea calculată în cip.

Punțile A0 și A1 de pe modul aleg adresa: 0x40 implicit, apoi 0x41, 0x44 sau 0x45, deci până la patru module pe aceeași magistrală.

Alimentarea logicii nu este tensiunea măsurată

Logica lucrează la 3–5,5 V, deci modulul merge cu plăci de 3,3 V sau de 5 V. Această alimentare este separată de tensiunea magistralei monitorizate, care poate ajunge la 26 V DC.

VIN+ și VIN− intră în traseul sursă–consumator, nu în locul alimentării VCC. Verifică polaritatea și limitele de tensiune înainte să alimentezi circuitul: o legătură greșită poate strica modulul și echipamentele conectate.

Calibrarea contează pentru curent și putere

Registrele de curent și putere depind de valoarea de calibrare programată după șunt. După configurare, INA219 dă direct curentul și puterea; fără ea, aceste registre rămân la zero, chiar dacă tensiunea pe șunt și cea a magistralei se pot citi.

Dacă schimbi șuntul sau domeniul de măsurare, refaci calibrarea. Pentru Arduino, ESP32 sau Raspberry Pi există biblioteci I2C pentru INA219 pe care le configurezi după montaj.

Modulul GY-219 este potrivit dacă vrei să măsori consumul unor circuite DC de joasă tensiune și să trimiți valorile prin I2C către o placă de control: baterii, motoare, plăci electronice, panouri solare. Varianta cu placă albastră are același cip și același șunt de 0,1 Ω; dacă îți ajunge o ieșire analogică simplă, vezi modulul MAX471.

Specificații tehnice

Tip produs Modul senzor de curent și putere cu interfață I2C
Cip INA219, Texas Instruments
Măsurători Tensiune, curent și putere
Topologie de măsurare High-side, în serie pe firul pozitiv
Direcția curentului Bidirecțională
Tensiune de magistrală 0–26 V DC
Cădere măsurată pe șunt Până la ±320 mV
Șunt 0,1 Ω
Domeniu de curent ±3,2 A
Rezoluție convertor ADC pe 12 biți
Calculul puterii Realizat în cip
Interfață I2C
Adrese I2C 0x40 (implicit), 0x41, 0x44, 0x45
Configurarea adresei Punțile A0 și A1
Alimentare logică 3–5,5 V
Conexiuni logice VCC, GND, SDA, SCL
Conexiuni pe traseul măsurat VIN+, VIN−
Variantă GY-219, placă mov

Detalii produs

Marcă Letcon
Cod LC-SNZ-INA219-MOD
În stoc 2 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Montezi modulul în serie pe firul pozitiv: plusul sursei se leagă la VIN+, iar VIN− la plusul consumatorului. Pentru comunicație, conectezi VCC, GND, SDA și SCL la placa de control.
