Senzor de proximitate și lumină ambientală APDS-9930 (I2C)
- Nou

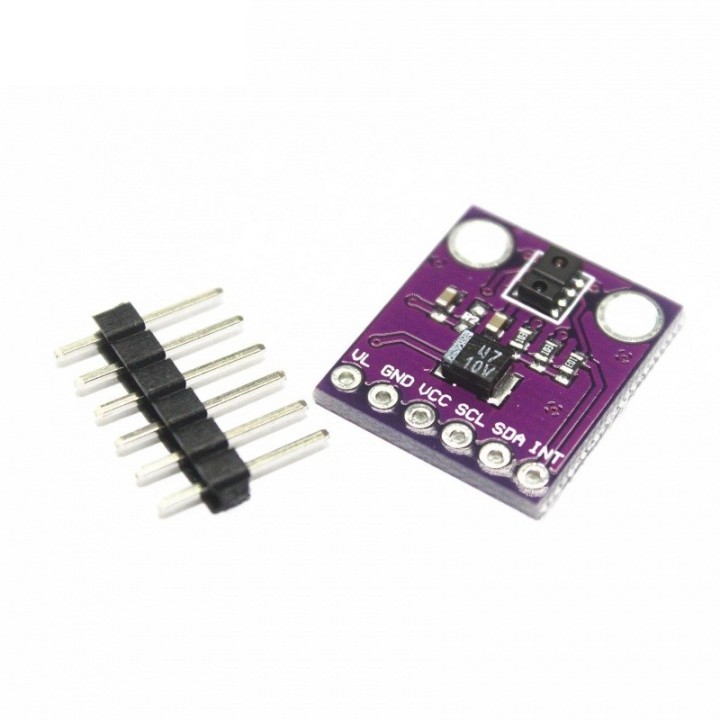

Senzor de proximitate și lumină ambientală APDS-9930 (I2C) imagini
Livrare marți, 15 sept.
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
3,3 V
Interfață
I2C
Măsoară
Lumină Proximitate
Descriere
Senzorul APDS-9930 măsoară lumina ambientală și detectează apropierea unui obiect, pe I2C (adresa 0x39), la o alimentare de 3,3 V. Cipul are un senzor digital de lumină, un detector de proximitate și un LED infraroșu de 850 nm într-un pachet optic cu 8 pini; lumina este citită prin două fotodiode și două convertoare analog-digitale cu rezoluție de până la 16 biți, un canal pentru lumina vizibilă și infraroșie, celălalt mai ales pentru infraroșu.
Valoarea luminii se calculează în lux după scăderea componentei infraroșii, iar proximitatea se estimează din reflexia luminii IR trimise spre obiect. Pragurile pentru lumină și proximitate pot declanșa o întrerupere, ca placa să nu citească senzorul continuu.
Ce primești și ce mai este necesar
- modulul cu senzor APDS-9930 și interfață I2C.
Pentru folosire ai nevoie separat de:
- o placă de control cu interfață I2C;
- fire sau conectori pentru legarea modulului;
- un convertor de nivel, dacă folosești o placă cu logică de 5 V și modulul nu are conversie de nivel.
Lumina și proximitatea folosesc principii diferite
Pentru lumină, cipul combină canalul sensibil la lumină vizibilă și infraroșie cu canalul sensibil mai ales la infraroșu. Această compensare se apropie de răspunsul ochiului uman și dă o valoare în lux chiar și la lumină foarte slabă, până la 0,01 lux.
Pentru proximitate, LED-ul IR de 850 nm luminează obiectul și cipul măsoară lumina reflectată. Este calibrat pentru detecție la 100 mm în condiții de test, fără geam în față; rezultatul depinde de obiect, de cât reflectă și de montaj.
Cum îl folosești într-un proiect I2C
Datele circulă pe SDA și SCL, la adresa 0x39, cu o frecvență de până la 400 kHz. Cipul se alimentează cu VDD între 2,2 și 3,6 V, deci o placă de control cu logică de 3,3 V se leagă direct.
Modulul lucrează la 3,3 V: nu aplica 5 V pe alimentarea cipului și nu lega semnale I2C de 5 V fără conversie de nivel.
Pragurile și întreruperea reduc citirile repetate
Poți seta praguri superioare și inferioare pentru lumină și pentru proximitate. Când valoarea iese din intervalul ales, pinul de întrerupere semnalează evenimentul către placă.
Funcția de persistență stabilește câte măsurători la rând trebuie să depășească pragul înainte de declanșarea întreruperii. Este utilă când placa trebuie să reacționeze la schimbări, nu să interogheze senzorul în permanență.
Pentru ce proiecte este potrivit APDS-9930?
Îl poți folosi pentru:
- reglarea automată a luminozității unui afișaj;
- lămpi care reacționează la nivelul de lumină;
- comutatoare fără atingere;
- roboți care detectează obiecte apropiate;
- dispozitive care reacționează la apropierea unei mâini sau a unei fețe.
Ce limitări trebuie să iei în calcul?
Valoarea de proximitate vine din reflexia luminii infraroșii și nu este o distanță valabilă pentru orice obiect. Distanța de 100 mm este legată de condițiile de test, iar geamul din față, unghiul, culoarea și cât reflectă obiectul pot schimba rezultatul.
Senzorul nu este potrivit când ai nevoie de distanța exactă până la un obiect — pentru asta există senzorul ultrasonic HC-SR04 sau senzorul laser VL53L0X. Dacă îți trebuie doar iluminarea în lucși, vezi luxmetrul BH1750.
Este potrivit dacă vrei să ai în același modul măsurarea luminii și detecția apropierii într-un proiect pe I2C, cu alimentare la 3,3 V și niveluri logice potrivite.
Specificații tehnice
| Cip | APDS-9930 |
|---|---|
| Funcții | Senzor digital de lumină ambientală și senzor de proximitate |
| Fotodiodă ALS Ch0 | Sensibilă la lumină vizibilă și infraroșie |
| Fotodiodă ALS Ch1 | Sensibilă în principal la infraroșu |
| Calcul iluminare | Valoare în lux, cu compensarea componentei infraroșii |
| Rezoluție | Până la 16 biți |
| Performanță la lumină slabă | 0,01 lux |
| Distanță de proximitate specificată | 100 ± 20 mm, în condițiile de test din datasheet |
| LED infraroșu | Integrat |
| Lungime de undă LED IR | 850 nm |
| Interfață | I2C, 2 fire |
| Frecvență I2C | Până la 400 kHz |
| Adresă I2C | 0x39 |
| Ieșire de întrerupere | Pin dedicat, open-drain |
| Praguri | Superioare și inferioare, programabile pentru ALS și proximitate |
| Alimentare VDD | 2,2–3,6 V |
| Alimentare LED VBATT | 2,5–4,5 V |
| Consum activ tipic | 195 µA, la ATIME = 0xDB și timp de integrare de 100 ms |
| Consum în modul Wait | 90 µA tipic |
| Consum în modul Sleep | 2,2 µA tipic |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-SNZ-APDS9930 |
| În stoc | 1 Produs |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Măsoară lumina ambientală și detectează apropierea unui obiect prin reflexia luminii infraroșii. Cele două funcții sunt disponibile prin aceeași interfață I2C.
Datasheet-ul specifică detecția la 100 ± 20 mm în condiții de test și fără geam frontal. Rezultatul real depinde de obiect, reflectivitate și modul de montare.
Adresa I2C listată pentru acest modul este 0x39. Magistrala poate funcționa la frecvențe de până la 400 kHz.
Cipul APDS-9930 se alimentează între 2,2 și 3,6 V, iar modulul lucrează la 3,3 V. Cu o placă de 5 V folosește alimentarea de 3,3 V și un convertor de nivel pe SDA și SCL.
Da. Pinul de întrerupere poate semnala depășirea pragurilor configurate pentru lumină sau proximitate, iar ieșirea este de tip open-drain.
