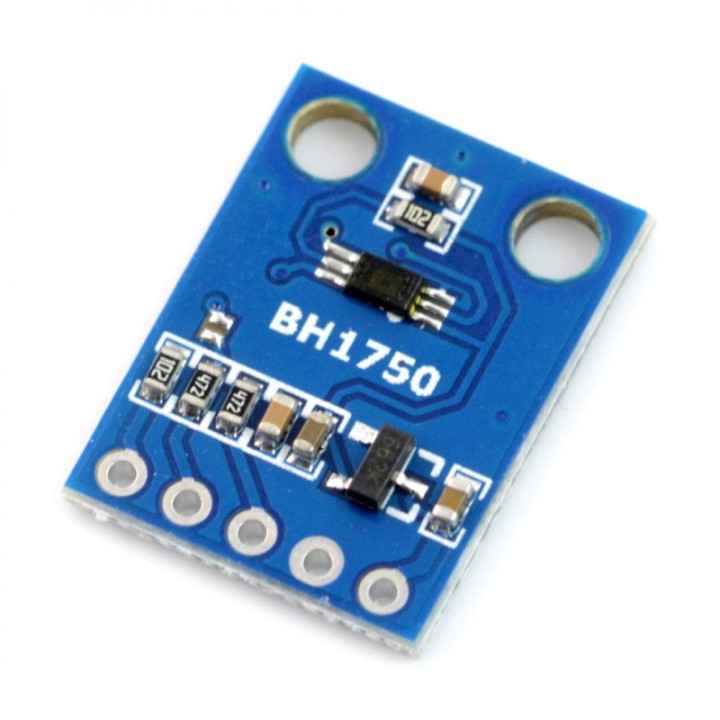

Senzor de lumină BH1750 (luxmetru I2C)
- Nou
Senzor de lumină BH1750 (luxmetru I2C) imagini
Livrare marți, 15 sept.
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
3,3 V 5 V
Interfață
I2C
Măsoară
Lumină
Descriere
Senzorul de lumină BH1750 este un luxmetru pe I2C: măsoară iluminarea între 1 și 65.535 lx și îți dă direct valoarea în lucși, la o alimentare de 3–5 V. Circuitul BH1750FVI are fotodiodă, convertor analog-digital pe 16 biți și rezoluții selectabile de 0,5 lx, 1 lx sau 4 lx.
Răspunsul spectral este apropiat de sensibilitatea ochiului uman, iar modul de rezoluție înaltă atenuează pâlpâirea produsă de iluminatul la 50 Hz și 60 Hz.
Ce primești și ce mai este necesar
Pachetul conține modulul senzor BH1750.
Pentru folosire mai ai nevoie de:
- o placă de control cu interfață I2C;
- fire de conexiune potrivite;
Placa de control și firele nu sunt incluse; modulul poate fi alimentat de placa de control.
Primești valori în lucși, nu doar o variație analogică
BH1750FVI livrează rezultatul pe 16 biți prin I2C, așa că poți pune direct praguri pentru automatizări, fără divizor rezistiv, intrare analogică sau calibrarea relativă cerută de un fotorezistor.
Modulul este potrivit pentru controlul iluminatului, jaluzele automate, reglarea luminozității unui ecran și monitorizarea luminii ambientale. Măsoară iluminarea totală, nu culoarea luminii; dacă ai nevoie și de detecția apropierii, vezi senzorul APDS-9930.
Conectarea I2C a BH1750 folosește cinci pini și două adrese
Legi VCC la 3–5 V, GND la masă, apoi SCL și SDA la magistrala I2C. Modulul are regulator și rezistențe de pull-up, deci merge cu plăci de 3,3 V și 5 V, inclusiv Arduino, ESP32 și Raspberry Pi.
Pinul ADD alege adresa: 0x23 la nivel logic jos (starea implicită) sau 0x5C la nivel logic sus. Poți pune astfel două module BH1750 pe aceeași magistrală, fiecare cu altă adresă. Frecvența I2C poate ajunge la 400 kHz.
Alegi între rezoluție și timp de măsurare
Modurile de rezoluție înaltă dau 1 lx sau 0,5 lx, cu un timp tipic de măsurare de 120 ms. Modul de rezoluție redusă dă 4 lx în aproximativ 16 ms, când actualizarea rapidă contează mai mult decât variațiile fine.
Poți lucra în mod continuu sau cu măsurări unice. După o măsurare unică, circuitul trece singur în starea de consum redus; pentru o valoare nouă trimiți din nou comanda.
Poziționarea și intervalul stabilesc limita reală
Așază suprafața sensibilă spre lumina măsurată și evită umbrele făcute de cabluri sau carcasă. O fereastră optică poate schimba valoarea; circuitul permite reglarea timpului de măsurare ca să compensezi influența ei.
Intervalul standard se oprește la 65.535 lx, iar abaterea de măsurare este de ±20 %. Modulul este bun pentru automatizări și monitorizare, dar nu înlocuiește un luxmetru etalonat când ai nevoie de măsurători fotometrice trasabile.
BH1750 este potrivit dacă vrei să adaugi unei plăci cu I2C măsurarea digitală a luminii ambientale, cu montaj simplu și două adrese selectabile.
Specificații tehnice
| Tip produs | Modul digital pentru măsurarea iluminării ambientale |
|---|---|
| Circuit senzor | ROHM BH1750FVI |
| Mărime măsurată | Iluminare, exprimată în lucși |
| Interval standard de măsurare | 1–65.535 lx |
| Rezoluție | 0,5 lx, 1 lx sau 4 lx, în funcție de modul selectat |
| Convertor | ADC integrat, 16 biți |
| Interfață | I2C / TWI |
| Adrese I2C | 0x23 cu ADD la nivel jos; 0x5C cu ADD la nivel sus |
| Frecvență I2C maximă, cip | 400 kHz |
| Tensiune de alimentare a modulului | 3–5 V |
| Consum mediu | 120 µA |
| Timp de măsurare la rezoluție înaltă | 120 ms tipic; 180 ms maxim |
| Timp de măsurare la rezoluție redusă | 16 ms tipic; 24 ms maxim |
| Moduri de măsurare | Continuu sau o singură măsurare |
| Răspuns spectral | Apropiat de sensibilitatea ochiului uman; vârf la 560 nm |
| Atenuarea perturbațiilor luminoase | 50 Hz și 60 Hz |
| Rezistențe I2C | Pull-up pe SCL și SDA, integrate |
| Pini | VCC, GND, SCL, SDA, ADD |
| Temperatură de funcționare | −40–85 °C |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-SNZ-BH1750 |
| În stoc | 2 Produse |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Da. Modulul acceptă alimentare la 3–5 V și include regulator și rezistențe de pull-up pe magistrala I2C. Îl poți folosi cu plăci precum ESP32, Arduino și Raspberry Pi.
Adresa implicită este 0x23, când pinul ADD se află la nivel logic jos. Dacă treci pinul ADD la nivel logic sus, adresa devine 0x5C.
Da, dacă le configurezi cu adrese diferite. Un modul poate folosi 0x23, iar celălalt 0x5C.
BH1750 transmite digital o valoare a iluminării în lucși, în timp ce un fotorezistor produce o variație analogică dependentă de circuitul în care este montat. Pentru BH1750 nu ai nevoie de o intrare analogică sau de un divizor rezistiv.
Pentru variații fine poți folosi unul dintre modurile de rezoluție înaltă, de 0,5 lx sau 1 lx, cu un timp tipic de 120 ms. Modul de 4 lx reduce timpul tipic la 16 ms și este potrivit când ai nevoie de actualizări mai rapide.
