Senzor de temperatură și umiditate SHT21 (GY-21), I2C

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-SNZ-SHT21
  • Nou
  • Stoc epuizat
Salvează la favorite
Senzor de temperatură și umiditate SHT21 (GY-21), I2C

21,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V · 5 V

Interfață

I2C

Măsoară

Temperatură · Umiditate

Pinout Conector GY-21 (4 pini) · 4 pini

5V GND I2C / SPI / UART
1 VIN (3,3–5 V)
2 GND
3 SCL
4 SDA

Documentație

Descriere

SHT21 integrează pe același cip elementul capacitiv pentru umiditate, senzorul de temperatură, convertorul analog-digital și interfața I2C. Valorile ies deja calibrate și liniarizate, deci nu ai de făcut conversii sau tabele de corecție în cod.

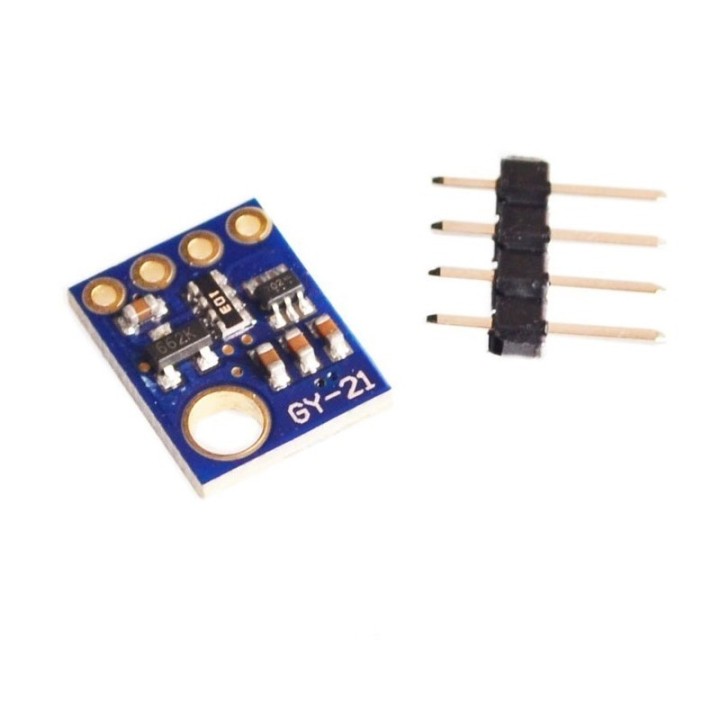

Modulul GY-21 adaugă regulatorul de 3,3 V, condensatoarele de filtrare și rezistențele de pull-up pentru I2C, pe o placă de 21 × 16 mm cu patru pini: VIN, GND, SCL, SDA. Cântărește circa 1 g și are o gaură de fixare.

Ce primești și ce mai este necesar

În pachet primești:

  • modulul GY-21 cu senzorul SHT21;
  • o baretă de pini, nelipită.

Pentru utilizare mai ai nevoie separat de:

  • o placă de dezvoltare cu I2C: Arduino, ESP32, Raspberry Pi Pico sau Raspberry Pi;
  • letcon și fludor pentru baretă;
  • patru fire de conexiune.

Se alimentează la 3,3 V sau 5 V

Regulatorul de pe placă coboară tensiunea de la VIN la cei 3,3 V ai senzorului, care lucrează între 2,1 și 3,6 V. Poți alimenta modulul din pinul de 5 V al unui Arduino sau din 3,3 V al unui ESP32.

Liniile I2C au rezistențe de pull-up la 3,3 V. Adresa senzorului este 0x40 și nu poate fi schimbată, deci pe o magistrală pui un singur SHT21.

Precizie de laborator pentru încăperi

Umiditatea relativă se măsoară pe tot domeniul 0–100 % RH, cu ±2 % RH în zona 20–80 % RH. Temperatura se măsoară între −40 și +125 °C, cu ±0,3 °C în jurul temperaturii camerei.

Rezoluția este configurabilă din registrul senzorului: 12 biți pentru umiditate și 14 biți pentru temperatură la setarea cea mai fină, adică 0,04 % RH și 0,01 °C.

Consumul mic îl face bun pe baterie

Senzorul consumă în jur de 300 µA în timpul măsurării și sub 0,15 µA în repaus. Un ciclu de măsurare durează câteva zeci de milisecunde, după care senzorul revine singur în repaus.

Pentru citiri corecte lasă senzorul să ajungă la temperatura mediului și ține-l departe de componentele care se încălzesc, cum ar fi regulatoarele sau modulele radio.

Ce bibliotecă folosești

Pentru Arduino există biblioteci SHT21 și HTU21D care lucrează cu același protocol: comanda de măsurare, așteptarea și citirea celor doi octeți plus suma de control. Pentru MicroPython și Raspberry Pi găsești implementări echivalente.

Modulul GY-21 cu SHT21 este potrivit dacă vrei un senzor de temperatură și umiditate precis, calibrat din fabrică, ușor de alimentat la 3,3 V sau 5 V și cu consum mic.

Specificații tehnice

Senzor Sensirion SHT21
Mărimi măsurate Umiditate relativă și temperatură
Domeniu umiditate 0–100 % RH
Precizie umiditate ±2 % RH tipic, 20–80 % RH
Domeniu temperatură −40 … +125 °C
Precizie temperatură ±0,3 °C tipic, la 25 °C
Rezoluție maximă 0,04 % RH, 0,01 °C, 12 și 14 biți
Interfață I2C, adresa 0x40
Alimentare modul 3,3–5 V, regulator de 3,3 V pe placă
Alimentare senzor 2,1–3,6 V
Consum Circa 300 µA la măsurare, sub 0,15 µA în repaus
Pini VIN, GND, SCL, SDA
Dimensiuni 21 × 16 mm
Masă Circa 1 g

Detalii produs

Marcă Letcon
Cod LC-SNZ-SHT21

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Da. Regulatorul de pe placă coboară tensiunea la 3,3 V pentru senzor. Liniile I2C sunt trase la 3,3 V, nivel citit corect de plăcile de 5 V.
