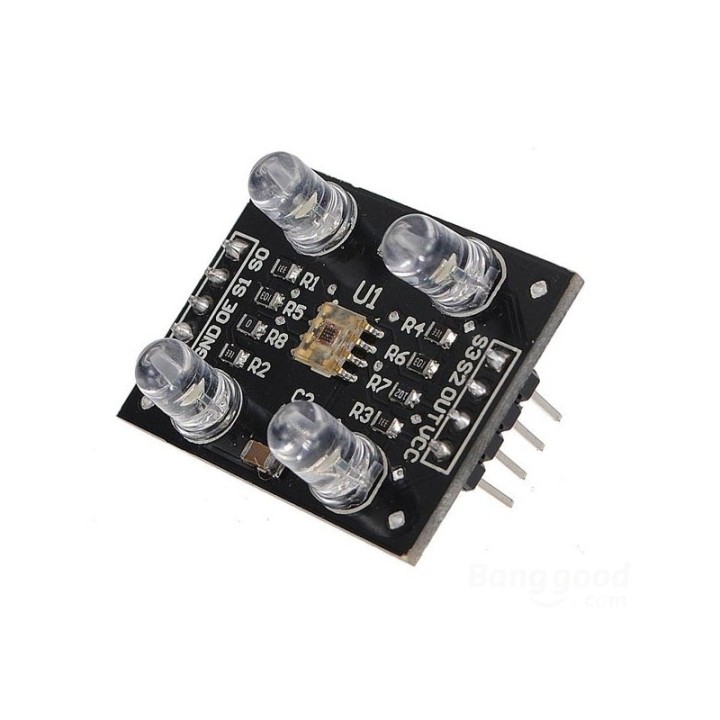

Senzor de culoare TCS230 cu 4 LED-uri albe

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-SNZ-TCS230
  • Nou
  • Stoc epuizat
Salvează la favorite
Senzor de culoare TCS230 cu 4 LED-uri albe

25,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V · 5 V

Interfață

Digital

Măsoară

Culoare

Pinout Conectori TCS230 (2 × 4 pini) · 8 pini

5V GND GPIO
GND 1 2 VCC (2,7–5,5 V)
OE (activare, LOW) 3 4 OUT (frecvență)
S1 (scalare) 5 6 S2 (filtru)
S0 (scalare) 7 8 S3 (filtru)

Documentație

Tutoriale & proiecte

Descriere

TCS230 are 64 de fotodiode în patru grupuri: 16 cu filtru roșu, 16 cu filtru verde, 16 cu filtru albastru și 16 fără filtru. Din pinii S2 și S3 alegi grupul activ, iar ieșirea OUT dă un semnal dreptunghiular cu factor de umplere de 50 % și frecvență proporțională cu lumina care ajunge la grupul ales. Pinii S0 și S1 scalează frecvența la 100 %, 20 % sau 2 % și pot opri senzorul.

În practică, măsori pe rând frecvența pentru roșu, verde și albastru cu o funcție de tip pulseIn, compari cele trei valori cu cele obținute pe suprafețe de referință și decizi culoarea. Cele patru LED-uri albe dau o iluminare constantă, astfel încât măsurarea nu depinde de lumina din cameră.

Ce primești și ce mai este necesar

Primești modulul TCS230 cu cele patru LED-uri albe și doi conectori de câte patru pini lipiți.

Pentru utilizare mai ai nevoie separat de:

  • o placă de dezvoltare cu un pin capabil să măsoare frecvența sau durata unui impuls;
  • opt fire de conexiune;
  • suprafețe de referință pentru calibrare: alb, negru și culorile pe care vrei să le recunoști.

Frecvența în loc de tensiune

Ieșirea în frecvență se citește fără convertor analog-digital și nu este afectată de lungimea firelor sau de nivelul logic. Cu scalarea la 20 % frecvențele rămân în zona pe care un microcontroler obișnuit o măsoară comod.

Pinul OE, activ în 0 logic, oprește ieșirea când vrei să pui mai multe senzoare pe același pin de intrare.

Calibrarea face diferența

Senzorul dă frecvențe, nu culori. Pentru fiecare canal notezi frecvența pe alb și pe negru și transformi citirile în valori de 0–255; apoi compari cu culorile învățate. Ține senzorul la aceeași distanță de obiect la fiecare măsurare, de obicei 1–2 cm.

LED-urile de pe placă pot fi lăsate aprinse permanent; iluminarea constantă este cel mai simplu mod de a obține citiri repetabile.

Alimentare de la 2,7 la 5,5 V

Modulul funcționează atât la 3,3 V, cât și la 5 V, iar în modul oprit, cu S0 și S1 la 0 logic, consumul scade la 15 µA. Semnalul de ieșire are nivelul tensiunii de alimentare.

Modulul TCS230 este potrivit dacă vrei să recunoști culori într-un proiect de sortare, un robot sau un montaj educațional, cu o ieșire simplă de citit și iluminare integrată.

Specificații tehnice

Senzor TCS230, convertor lumină-frecvență
Fotodiode 64: 16 roșu, 16 verde, 16 albastru, 16 fără filtru
Selecția filtrului Pinii S2 și S3
Scalarea frecvenței Pinii S0 și S1: 2 %, 20 %, 100 % sau oprit
Ieșire Semnal dreptunghiular, factor de umplere 50 %, frecvență proporțională cu lumina
Activare ieșire OE, activ în 0 logic
Iluminare 4 LED-uri albe pe placă
Alimentare 2,7–5,5 V
Consum în modul oprit 15 µA
Pini GND, OE, S1, S0 și VCC, OUT, S2, S3
Conectare Doi conectori de câte 4 pini, lipiți

Detalii produs

Marcă Letcon
Cod LC-SNZ-TCS230

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Nu. Dă frecvențe pentru roșu, verde, albastru și lumină totală. După o calibrare simplă pe alb și negru le transformi în valori RGB și compari cu culorile pe care vrei să le recunoști.
