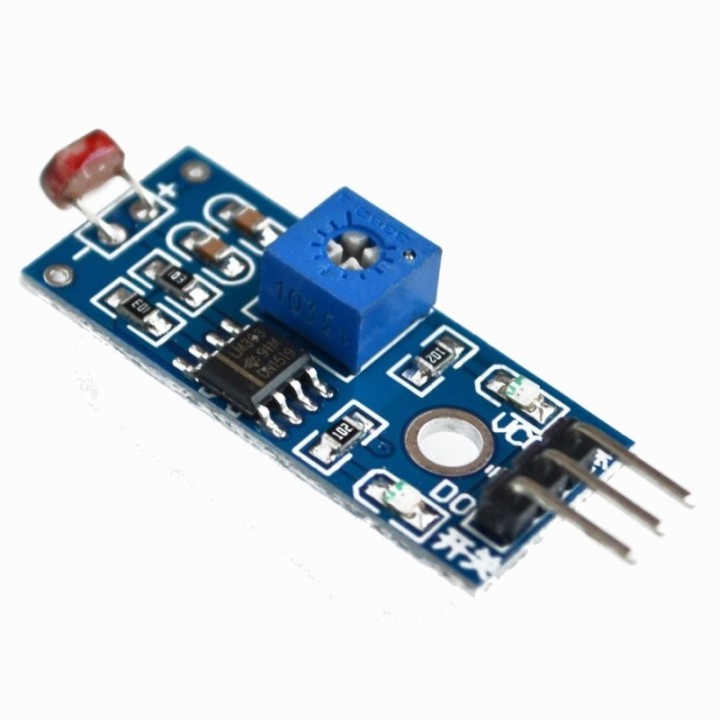

Modul senzor de lumină cu fotorezistor și comparator LM393

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-SNZ-LDR-LM393
  • Nou
  • Stoc epuizat
Salvează la favorite
Modul senzor de lumină cu fotorezistor și comparator LM393

5,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V · 5 V

Interfață

Digital

Măsoară

Lumină

Pinout Conector (3 pini) · 3 pini

5V GND GPIO
1 VCC (3,3–5 V)
2 GND
3 DO (ieșire digitală)

Documentație

Descriere

Fotorezistorul își schimbă rezistența cu lumina, iar comparatorul LM393 compară tensiunea rezultată cu cea fixată din potențiometru. Când lumina trece pragul, ieșirea DO își schimbă starea și LED-ul de semnalizare de pe placă se aprinde. Un al doilea LED arată prezența alimentării.

În practică, conectezi VCC, GND și DO, rotești potențiometrul până când LED-ul de ieșire comută exact la nivelul de lumină care te interesează și citești pinul DO din program. Nu ai nevoie de convertor analog-digital sau de calibrare în cod.

Ce primești și ce mai este necesar

Primești modulul cu fotorezistor, cu bareta de trei pini lipită.

Pentru utilizare mai ai nevoie separat de:

  • o placă de dezvoltare cu un pin digital de intrare;
  • trei fire de conexiune;
  • o șurubelniță mică pentru potențiometru.

Ieșire digitală, prag reglabil

Modulul nu îți dă nivelul de lumină ca valoare, ci o decizie: peste prag sau sub prag. Pragul se reglează din potențiometrul multitură, iar histerezisul mic al comparatorului evită oscilațiile atunci când lumina este chiar la limită.

Pentru măsurarea nivelului de lumină ai nevoie de un senzor cu ieșire analogică sau de un luxmetru digital, cum este BH1750.

Funcționează la 3,3 V și la 5 V

Comparatorul lucrează între 3,3 și 5 V, iar ieșirea are nivelul tensiunii de alimentare. Alimentat la 3,3 V, DO este sigur pentru intrările unui ESP32 sau Raspberry Pi; alimentat la 5 V, se potrivește cu un Arduino UNO.

Ieșirea comparatorului este de tip colector deschis cu rezistență de pull-up pe placă, deci poate fi citită direct cu un pin digital.

Unde îl montezi

Fotorezistorul este sensibil la direcția luminii. Orientează-l spre sursa pe care vrei să o urmărești și ferește-l de lumina proprie a montajului, de exemplu de un LED de stare din apropiere.

Modulul cu fotorezistor și LM393 este potrivit dacă vrei cea mai simplă detecție de lumină, cu un prag reglat manual și o ieșire digitală, într-un proiect de început sau într-o automatizare mică.

Specificații tehnice

Element sensibil Fotorezistor (LDR)
Comparator LM393
Ieșire Digitală, DO, nivel egal cu tensiunea de alimentare
Reglaj prag Potențiometru multitură pe placă
Alimentare 3,3–5 V
Indicatoare LED de alimentare și LED de stare a ieșirii
Pini VCC, GND, DO
Conectare Baretă de 3 pini, lipită

Detalii produs

Marcă Letcon
Cod LC-SNZ-LDR-LM393

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Nu. Ieșirea este digitală: sub prag sau peste prag. Pentru o valoare numerică folosește un senzor cu ieșire analogică sau un luxmetru digital precum BH1750.
