Kit de început ESP32 cu Wi-Fi, OLED, senzori și relee

La baza kitului se află o placă de dezvoltare ESP32 cu modul ESP-WROOM-32, conectivitate Wi-Fi și Bluetooth, 38 de pini și programare prin USB. Modulul folosește un microprocesor dual-core Xtensa LX6 pe 32 de biți, cu frecvență de până la 240 MHz, Wi-Fi 802.11b/g/n și Bluetooth 4.2, inclusiv Bluetooth LE.

În utilizarea de zi cu zi, conectezi senzorii și componentele pe breadboard, scrii programul în Arduino IDE sau MicroPython și folosești conexiunea wireless pentru a trimite date ori a controla proiectul de pe telefon. Afișajul OLED îți arată valorile măsurate, iar buzzerul, LED-urile și releele oferă feedback sau comandă.

Ce primești și ce mai este necesar

În pachet sunt incluse:

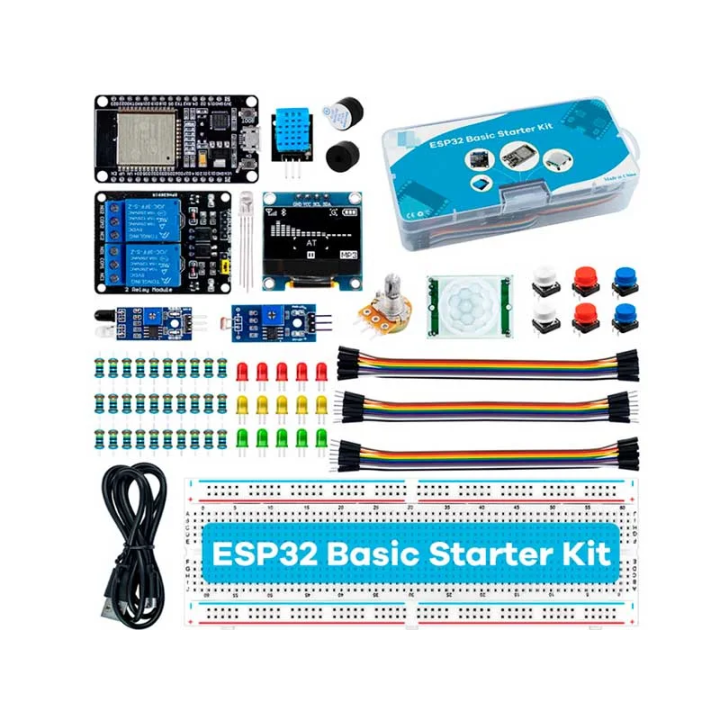

• placă de dezvoltare ESP32 cu modul ESP-WROOM-32, USB și 38 de pini;
• afișaj OLED de 0,96 inch;
• breadboard de 830 de puncte;
• modul de evitare a obstacolelor;
• modul cu fotorezistor;
• senzor de temperatură și umiditate DHT11;
• senzor de mișcare PIR HC-SR501;
• potențiometru de 10 kΩ;
• cablu USB;
• 30 de rezistențe de 220 Ω, 1 kΩ și 10 kΩ;
• buzzer pasiv și buzzer activ;
• modul cu relee de 5 V;
• 6 butoane de apăsare;
• câte 10 fire DuPont tată-tată, tată-mamă și mamă-mamă;
• 5 LED-uri roșii, 5 galbene, 5 verzi și 2 LED-uri RGB;

Ce mai ai nevoie:

• alimentatorul USB, dacă nu folosești alimentarea de la un calculator;
• bateriile sau acumulatorii necesari proiectului;

Wi-Fi și Bluetooth îți permit să construiești proiecte IoT

ESP32 este potrivit atunci când proiectul trebuie să comunice cu o rețea sau cu telefonul. Nu ai nevoie de un modul wireless separat pentru exemple precum:

• stație meteo cu DHT11 și afișaj OLED;
• alarmă cu senzor PIR, buzzer și notificare pe telefon;
• releu comandat dintr-o pagină web servită de placă;
• lampă de noapte controlată de fotorezistor;
• robot mic cu modul de evitare a obstacolelor.

ESP32 lucrează la 3,3 V, iar releele la 5 V

Logica plăcii ESP32 este de 3,3 V, în timp ce modulul de relee din kit este alimentat la 5 V. Releele se alimentează din pinul de 5 V al plăcii, tensiune provenită de la USB.

Respectă tensiunea indicată pentru fiecare modul și nu trata pinii ESP32 ca pe ieșiri universale de alimentare. Înainte să combini mai multe componente, verifică alimentarea, masa și rolul fiecărui pin în schema proiectului.

Placa de 38 de pini nu se așază obișnuit pe breadboard

Placa din kit este lată, iar dacă o așezi pe un breadboard obișnuit acoperă găurile de pe ambele laturi. Soluția practică este să o poziționezi la marginea breadboardului, astfel încât să rămână liber un rând de conexiuni, sau să folosești direct firele DuPont tată-mamă.

Breadboardul de 830 de puncte rămâne util pentru senzori, LED-uri, butoane și rezistențe. Pentru montaje mai aglomerate, planifică dinainte poziția plăcii și traseul firelor.

Alegi între Arduino IDE și MicroPython

Poți programa placa din Arduino IDE după instalarea pachetului pentru plăci ESP32 în Board Manager. Alternativ, poți folosi MicroPython, dacă preferi să lucrezi într-un mediu bazat pe scripturi.

Conectarea se face prin cablul USB inclus. Dacă portul nu apare la prima conectare, poate fi necesară instalarea driverului pentru convertorul USB-serial de pe placă.

Releele și senzorii transformă placa într-un prototip funcțional

Kitul combină intrări, ieșiri și elemente de prototipare într-un singur pachet. Fotorezistorul, PIR-ul, DHT11-ul, butoanele și potențiometrul furnizează date sau comenzi, iar OLED-ul, LED-urile, buzzerele și releele arată ori execută rezultatul programului.

Releul nu reprezintă o instalație completă de automatizare. Pentru montaje permanente ai nevoie de o carcasă potrivită, protecții și o dimensionare corectă a consumatorului comandat.
